D01392501E


Linear PCM Recorder

リファレンスマニュアル

V1.32


  1. 第1章 はじめに
  1. 1-1 本機の概要

本機では、収録シーンに応じて様々なアプリを使用できます。


また、楽器練習に便利なアプリも使用できます。


  1. 1-2 本機の特徴

  1. 1-3 本書の表記

本書では、以下のような表記を使います。

ヒント

本機を、このように使うことができる、といったヒントを記載します。

メモ

補足説明、特殊なケースの説明などをします。

注意

指示を守らないと、機器が壊れたり、データが失われたりする可能性がある場合に記載します。

caution注意

指示を守らないと、人がけがをする可能性がある場合に記載します。

  1. 1-4 商標および著作権に関して



ここに記載されております製品に関する情報、諸データは、あくまで一例を示すものであり、これらに関します第三者の知的財産権、およびその他の権利に対して、権利侵害がないことの保証を示すものではございません。したがいまして、上記第三者の知的財産権の侵害の責任、またはこれらの製品の使用により発生する責任につきましては、弊社はその責を負いかねますのでご了承ください。

第三者の著作物は、個人として楽しむなどのほかは、著作権法上権利者に無断で使用できません。装置の適正使用をお願いします。弊社では、お客様による権利侵害行為につき一切の責任を負担致しません。

  1. 1-5 別売品

本製品には、以下の部品は含まれておりません。

ご使用の用途に合わせて、必要なものを別途お買い求めください。

  1. 1-6 microSDカードについて

本機で録音、再生を行うために必要です。別途ご用意ください。

本機では、microSDカードを使って録音や再生を行います。

使用できるmicroSDカードは、Class10以上のmicroSD/microSDHC/microSDXC規格に対応したmicroSDカードです。

本機にて動作が確認されたmicroSDカードのリストが、TASCAMのウェブサイト(https://tascam.jp/int/product/portacapture_x8/docs)に掲載されています。もしくは、タスカム カスタマーサポートまでお問い合わせください。

取り扱い上の注意

microSDカードは、精密にできています。

microSDカードの破損を防ぐため、取り扱いに当たって以下の点をご注意ください。

フォーマットについて

本機でフォーマットされたmicroSDカードは、録音時の性能向上のために最適化されています。そのため、本機で使用するmicroSDカードは本機でフォーマットを行ってください。パソコンなどでフォーマットされたmicroSDカードは、本機での録音時にエラーになる可能性があります。

  1. 1-7 USBケーブル(通信用またはデータ転送用)について

本機とパソコン(Windows/Mac)やスマートフォンを接続する場合、別途USBケーブルを用意する必要があります。

本機はUSB Type-C端子を装備しています。

お使いのパソコンやスマートフォンのUSB端子に合ったUSBケーブルをご用意ください。

Lightning端子を搭載するiOSデバイスと接続する

Apple純正Lightning - USBカメラアダプタと市販のType-A - Type-Cケーブルが必要です。

USB Type-C端子を搭載するパソコンやスマートフォンと接続する

市販のType-C - Type-Cケーブルが必要です。

USB micro-B端子を搭載するスマートフォンと接続する

市販のmicro-B - Type-Cケーブルが必要です。

USB Type-A端子を搭載するパソコンと接続する

市販のType-A - Type-Cケーブルが必要です。

  1. 1-8 ACアダプターについて

本機をAC電源で動作させる場合に必要です。別途ご用意ください。

ACアダプターは本機のUSB端子に接続します。

本機には別売りの専用ACアダプター TASCAM PS-P520Uを使用することを強く推奨します。

他の電源デバイスをご使用になる場合は、下記の仕様の電源デバイスを使用してください。

注意

上記の仕様以外の電源デバイスを使用すると故障、発熱、発火などの原因になります。

メモ

本機には、ACアダプターを使用して充電池を充電する機能はありません。

  1. 1-9 Bluetoothアダプター AK-BT1について

Bluetooth接続を用いて、本機をスマートフォンやタブレットから操作する場合に必要です。別途お買い求めください。

  1. 第2章 各部の名称と働き
  1. 2-1 トップパネル


1 付属マイク

エレクトレットコンデンサーステレオマイクです。接続方法が2通りあります。(「4-2 付属マイクを接続する」)

2 入力端子1/2

付属マイクまたはプラグインパワー対応外部マイク(φ3.5mm TRSミニジャック)を接続します。

3 HOME[BLACK SQUARE]ボタン

再生中に押すと、再生を停止し、再生位置はそのファイルの先頭に戻ります。

録音待機中または録音中に押すと録音を停止し、ホーム画面に戻ります。

一般設定画面表示中に押すと、LAUNCHER画面に戻ります。

4 BLACK RIGHT-POINTING TRIANGLE/pauseボタン

停止中に押すと、再生を始めます。

再生中に押すと、一時停止します。

ブラウズ画面でファイルを選択した状態で押すとそのファイルを再生します。

5 ホイール

ミキサーのフェーダーや入力レベル設定の微調整に使用します。

6 タッチディスプレイ

各種情報を表示します。

タップ、スワイプをして、本機の設定や操作をします。(「2-7 タッチディスプレイの操作」)

7 REC[]ボタン

停止中に押すと録音を開始します。

録音中に押すと、録音待機状態になります。

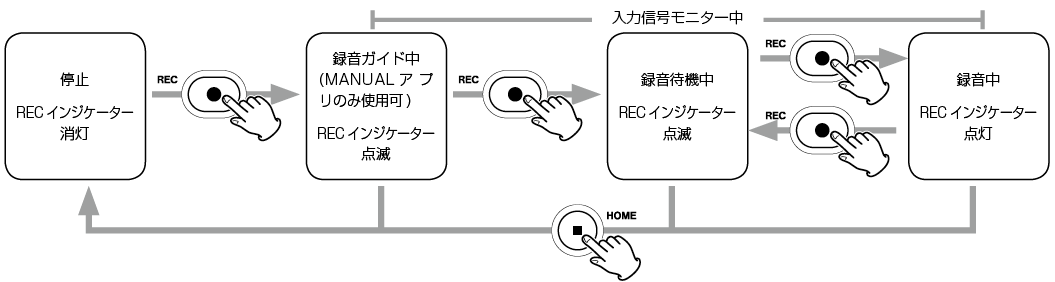

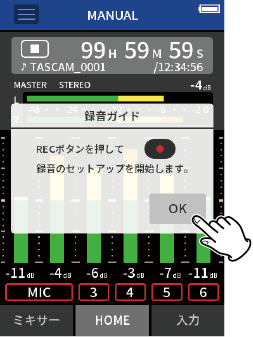

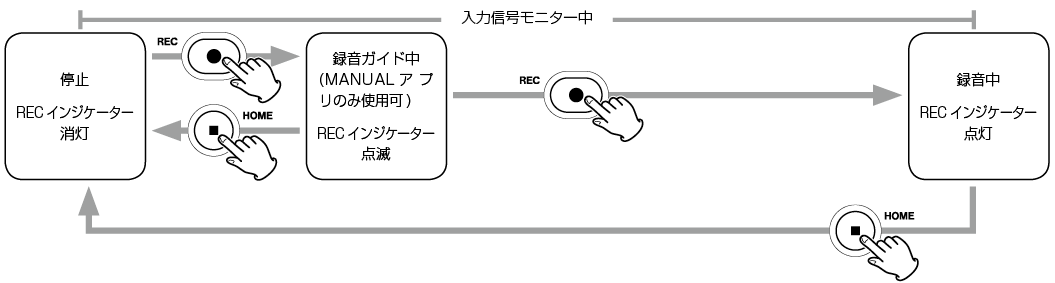

録音ガイド機能と録音待機機能の設定によって動作が変わります。詳しくは、「録音動作の流れ」を参照してください。

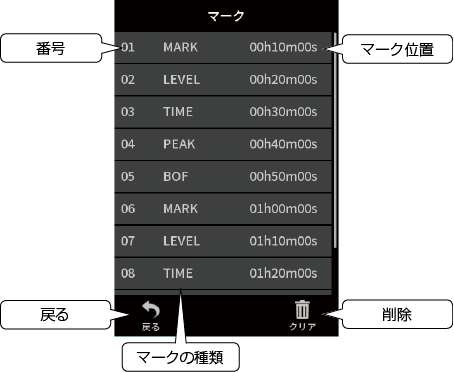

8 MARKボタン

録音中または再生中に押すと、手動でマークを付けることができます。

  1. 2-2 ボトムパネル


9 アクセサリーシュー

10 三脚取り付け用穴(1 / 4インチ)

本体に三脚を取り付けることができます。

注意

11 電池ケース(単3形電池)

本機の電源になる電池(単3形電池、4本)を収納するケースです。

  1. 2-3 左サイドパネル


12 入力端子3/4

XLRバランスタイプのアナログマイク入力と、TRS標準ジャックのバランスアナログ入力端子です。

XLR(1:GND、2:HOT、3:COLD)

TRS(Tip:HOT、Ring:COLD、Sleeve:GND)

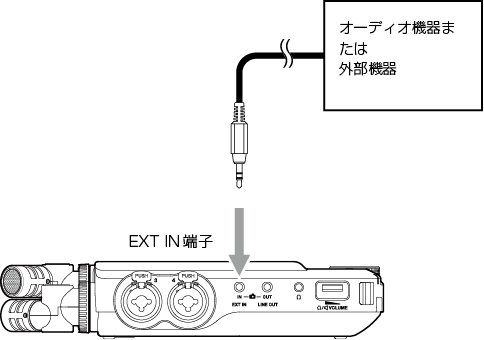

13 EXT IN端子

ステレオミニジャックケーブルを使用してオーディオ機器などのライン出力端子と接続します。

メモ

したがって、EXT INを使用する場合には適切なゲイン調整が必要です。

アナログ回路でオーバーロードした際に本体画面のレベルメーター全体が赤く点灯します。

この時にレベルメーターが赤く点灯しないようにゲイン下げてお使いください。

プラグインパワー対応の外部マイクを使用する際は入力端子1/2をお使いください。

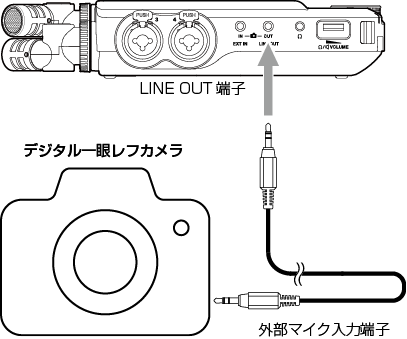

14 LINE OUT端子

ステレオミニジャックケーブルを使用して外部機器のライン入力端子と接続します。

15 22216.png(ヘッドホン)端子

ヘッドホンを接続する端子です。

16 22225.png(ヘッドホン/スピーカー)ボリューム

内蔵スピーカーまたは 22235.png (ヘッドホン)端子から出力される音量を調節します。

  1. 2-4 右サイドパネル


17 USB Type-C端子

Type-CのUSBポートです。

市販のUSBケーブルを使って、パソコンやスマートフォンと接続することができます。(4-8 パソコンやスマートフォンと接続する)

ACアダプターを使用するときはこの端子に接続します。(ACアダプターで使用する(別売))

18 microSDカードスロット

microSDカードを挿入するカードスロットです。

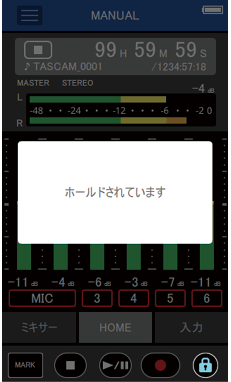

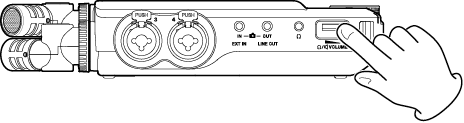

19 STANDBY/ON/HOLDスイッチ

このボタンをSTANDBY/ONマーク方向にスライドさせて、電源のオン/オフ(スタンバイ状態)の切り換えを行います。「HOLD」側にセットするとホールド機能が働きます。ホールド中は、全てのタッチディスプレイ及び、ボタンの操作を受け付けません。

caution注意

電源を入れる前に、接続機器の音量を最小にしてください。

突然大きな音が出て、聴力障害などの原因となることがあります。

20 入力端子5/6

XLRバランスタイプのアナログマイク入力と、TRS標準ジャックのバランスアナログ入力端子です。

XLR(1:GND、2:HOT、3:COLD)

TRS(Tip:HOT、Ring:COLD、Sleeve:GND)

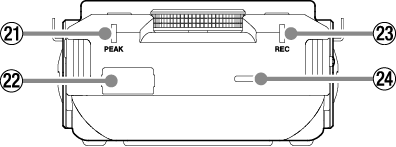

  1. 2-5 リアパネル


21 PEAKインジケーター

入力レベルがピークレベルを超えると点灯します。

22 Bluetooth機器接続端子

別売りの専用Bluetoothアダプター(AK-BT1)を接続します。

23 RECインジケーター

録音待機状態になると点滅し、録音状態になると点灯します。

24 内蔵スピーカー(モノラル)

モニター用の内蔵スピーカーです。

以下の状態では、スピーカーから音は出力されません。

  1. 2-6 ホイールの操作

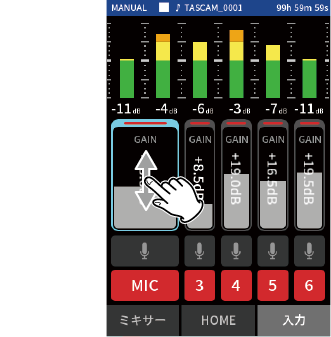

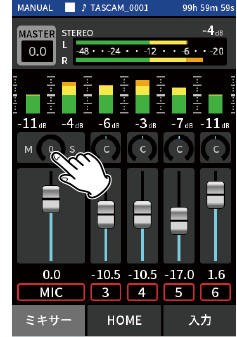

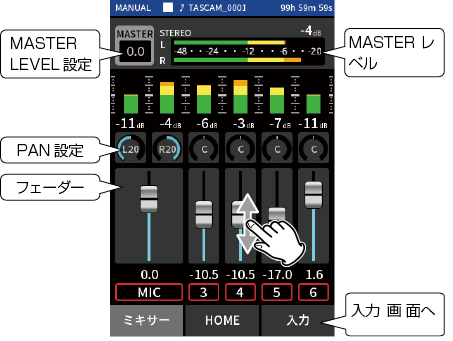

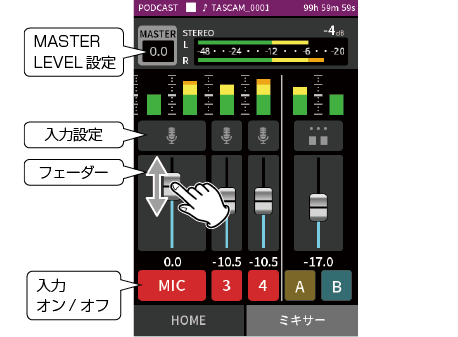

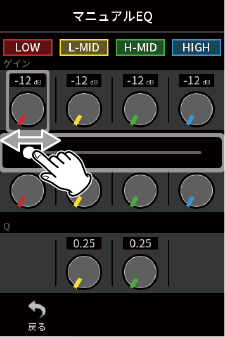

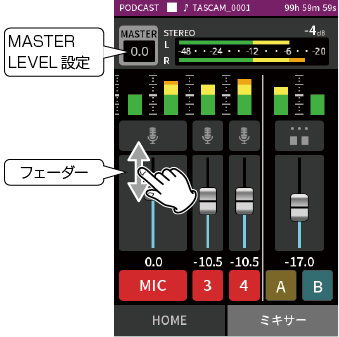

タッチディスプレイに表示された、フェーダーやつまみをタップ後、ホイールを左右に回すことで設定を微調整することができます。

スライド操作で大まかな値を決め、その後に微調整する際に便利です。

  1. 2-7 タッチディスプレイの操作

画面の基本操作

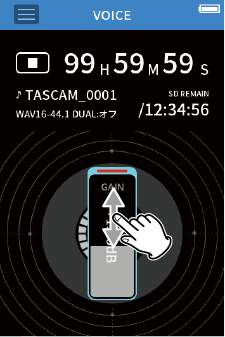

本機では、画面をタップ/スワイプ/スライドすることで設定/調節したい機能を操作することができます。

初回起動時は、言語と日時の設定を終えるとLAUNCHER画面が表示されます。

LAUNCHER画面では、様々な録音アプリや設定画面を起動できます。

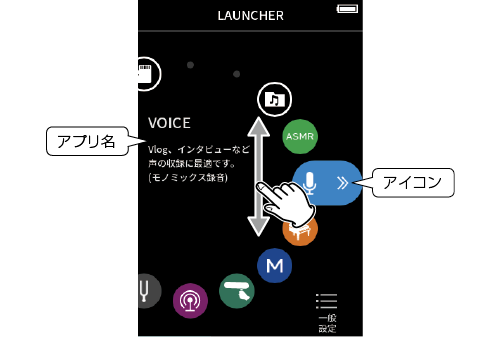

録音アプリの起動方法

  1. 1. 下図のように画面中央でスライドして、起動するアプリを選択する。


  1. 2. アイコンをタップしてアプリを起動する。


録音アプリのHOME画面が表示されます。

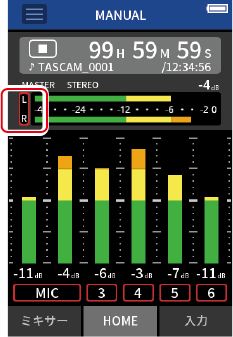

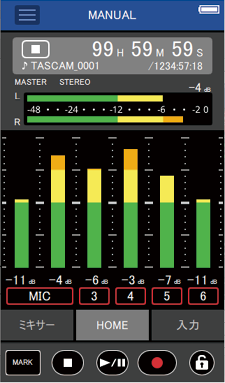

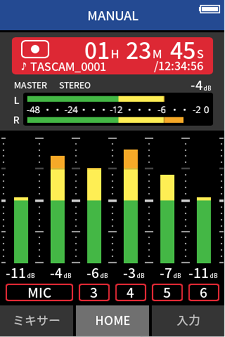

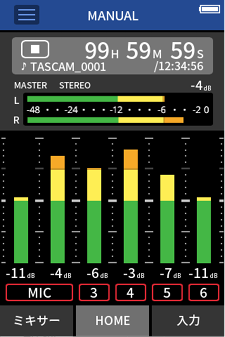

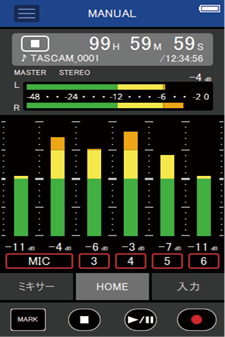

[MANUAL録音アプリの例]

LAUNCHER画面への戻り方

  1. 1. 画面上のSHORTCUT MENUボタンをタップする。


画面下に「SHORTCUT MENU」が表示されます。

  1. 2. SHORTCUT MENUのLAUNCHERアイコンをタップする。


LAUNCHER画面へ戻ります。

画面の移動

画面下に表示される画面名をタップして画面を移動します。


  1. 2-8 アプリについて

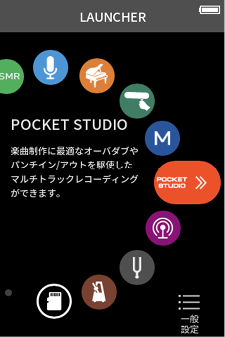

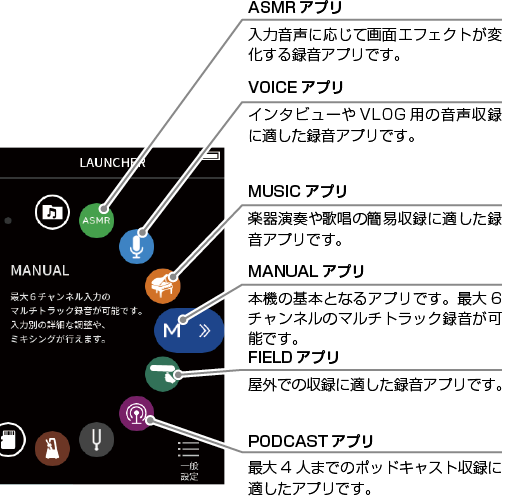

LAUNCHER画面

録音アプリの起動と一般設定画面の起動ができます。


録音アプリ

代表的な録音アプリとして、以下のようなものがあります。

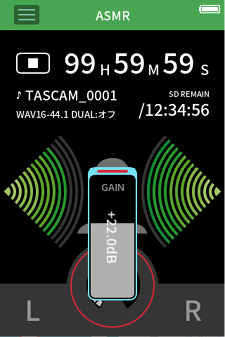

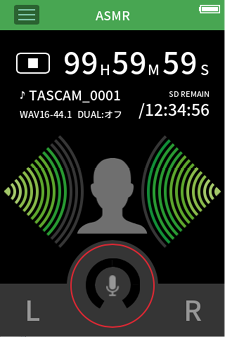

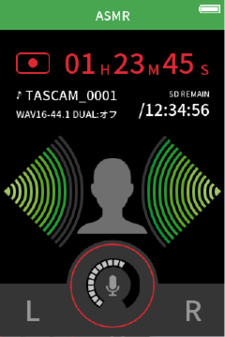

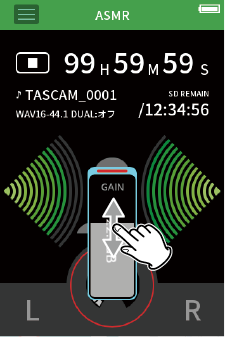

ASMR

入力音声に応じて画面エフェクトが変化する録音アプリです。(2ch録音アプリ)

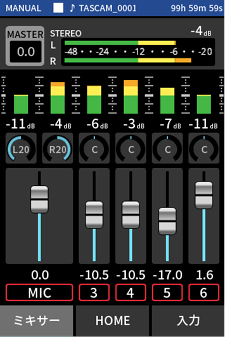

MANUAL

本機の基本となるアプリです。最大6チャンネルのマルチトラック録音が可能です。

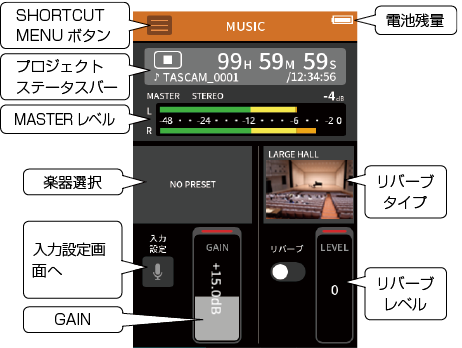

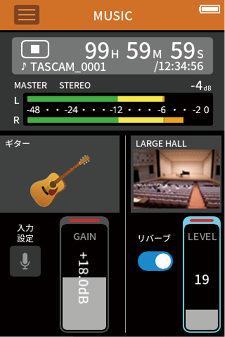

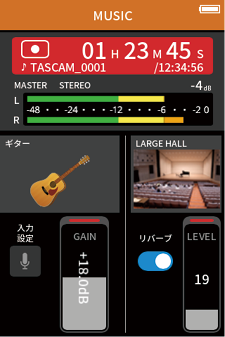

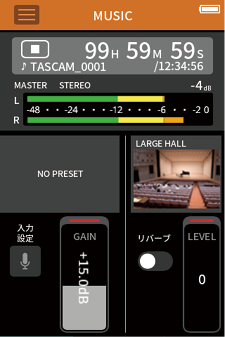

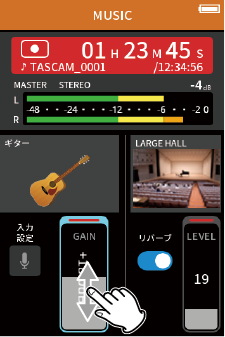

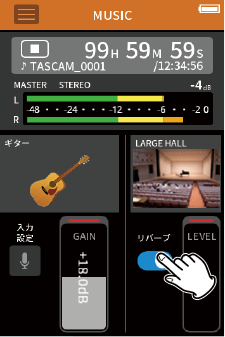

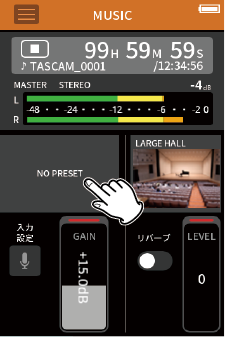

MUSIC

楽器演奏や歌唱の簡易収録に適した録音アプリです。(2ch録音アプリ)

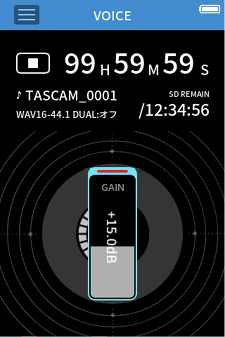

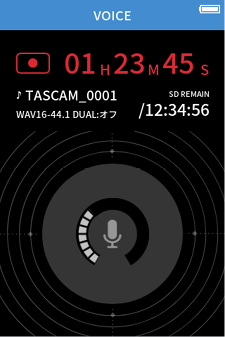

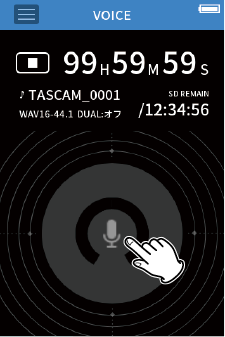

VOICE

インタビューやVLOG用の音声収録に適した録音アプリです。(2ch録音アプリ)

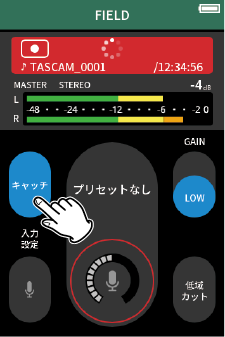

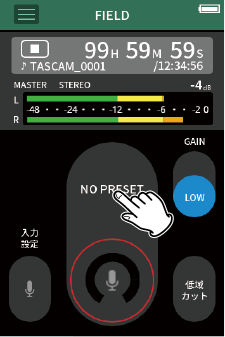

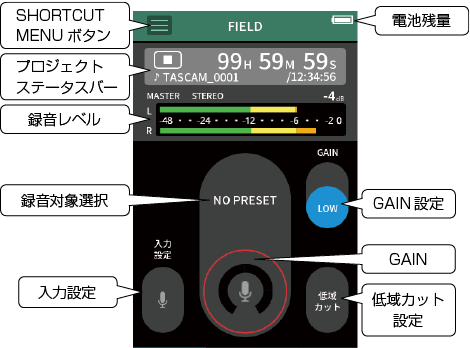

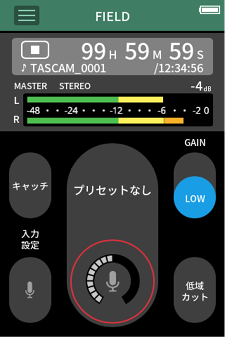

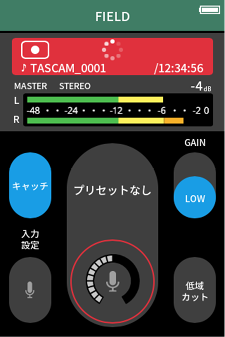

FIELD

屋外での収録に適した録音アプリです。
(2ch録音アプリ)

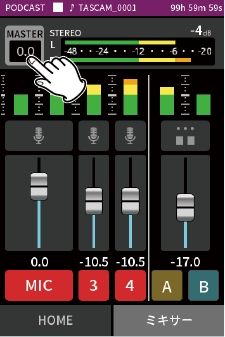

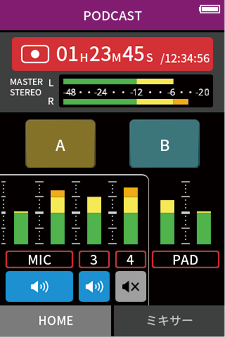

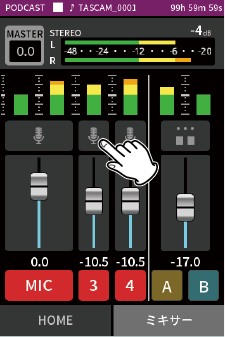

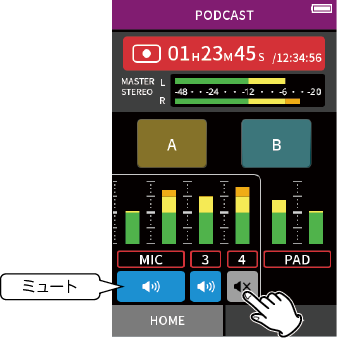

PODCAST

最大4人までのポッドキャスト収録に適したアプリです。

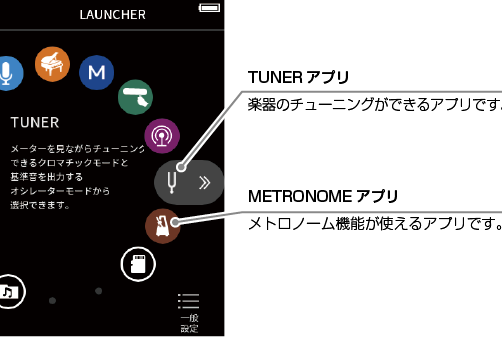

その他のアプリ

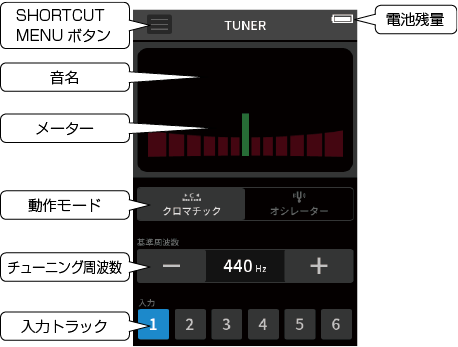

TUNER

楽器のチューニングができるアプリです。

基準音を出力するオシレーターモードもあります。

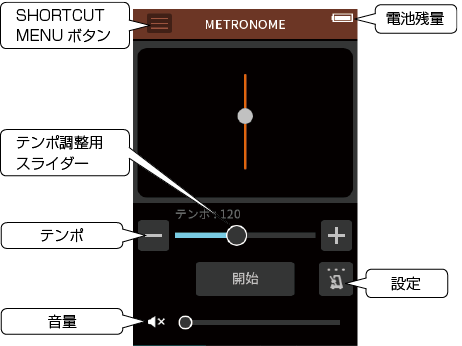

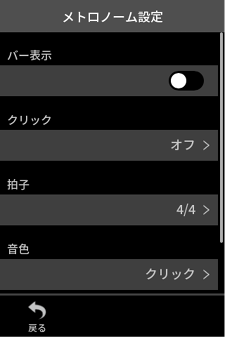

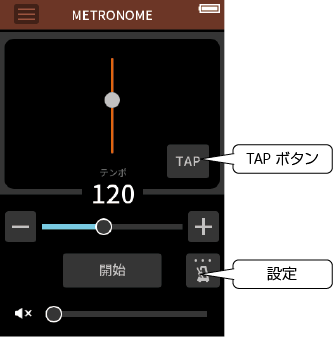

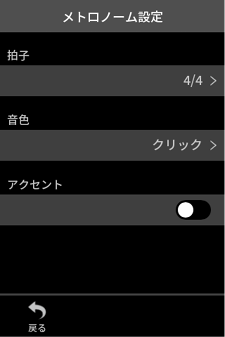

METRONOME

メトロノーム機能が使えるアプリです。

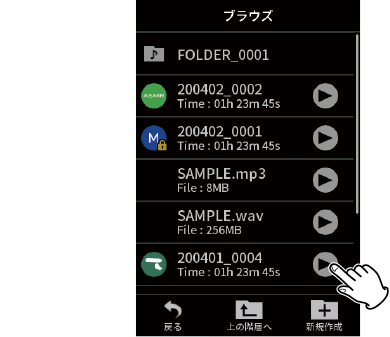

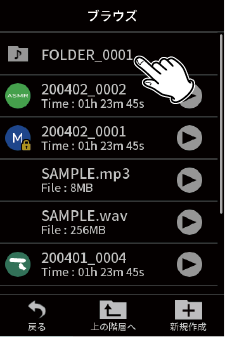

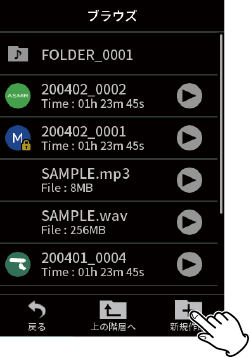

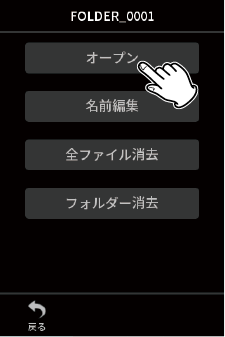

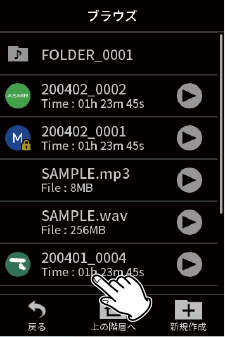

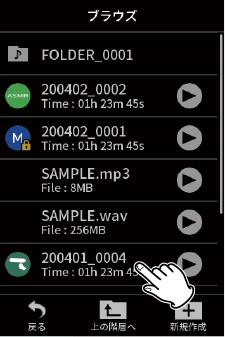

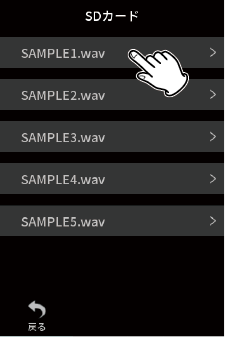

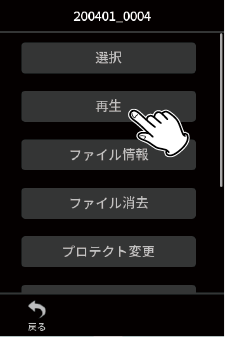

ブラウザ

フォルダーまたはファイルを選択し、再生や消去などを行うことができます。


SDカードリーダー

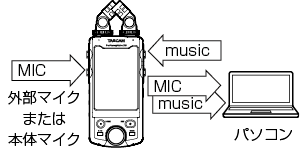

本機とパソコンをUSBケーブルで接続し、USBストレージとして使用することができます。


メモ

ファームウェアのアップデートで、アプリなどのデザインや機能が変更になる場合があります。

一般設定画面

本機の詳細な設定ができます。

LAUNCHER画面右下の一般設定アイコンをタップして表示します。


RIGHTWARDS ARROW


LAUNCHER画面

一般設定画面

設定項目の一覧は「一般設定」を参照してください。

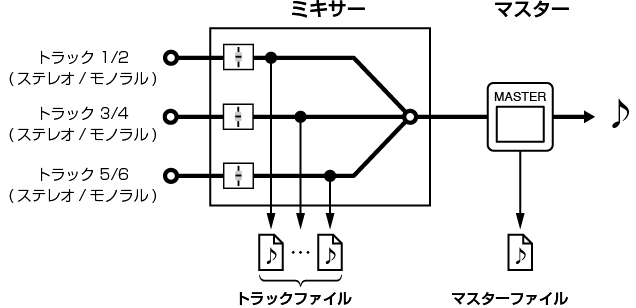

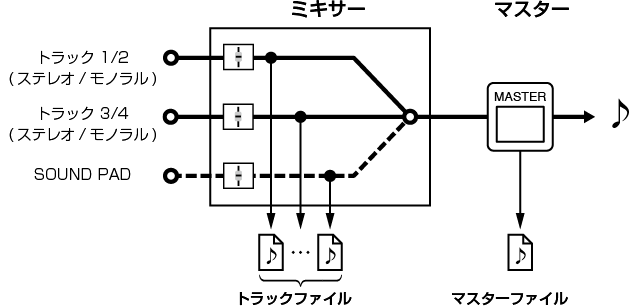

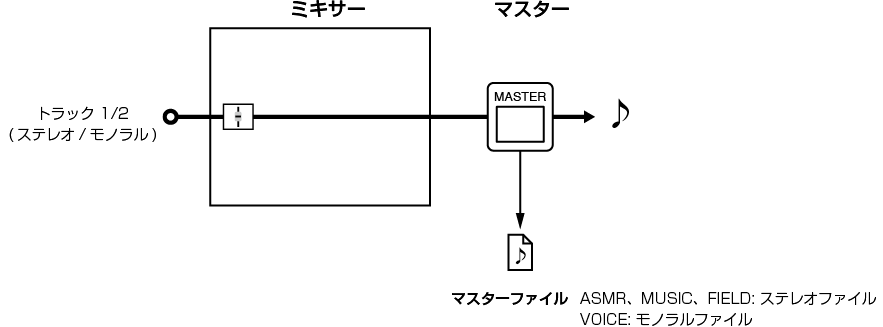

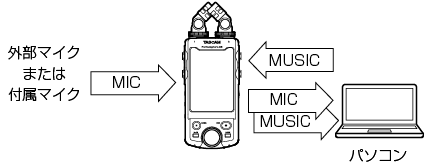

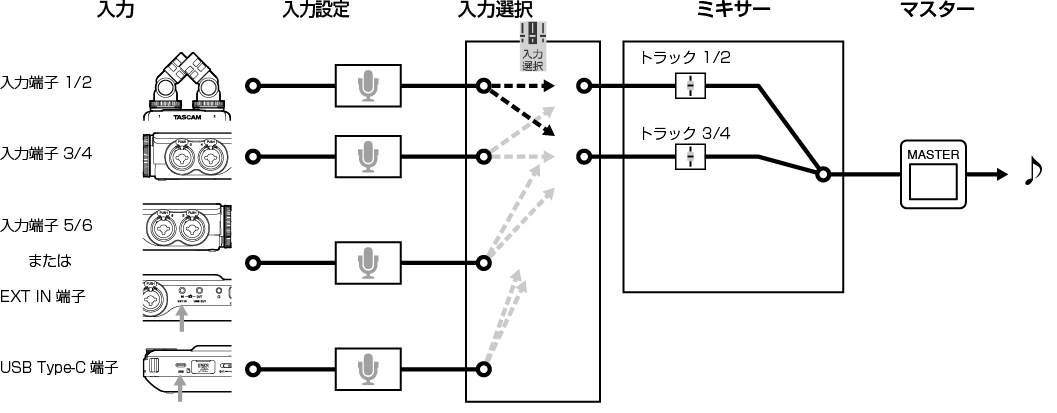

録音アプリの信号の流れ

本機は、最大8トラック(6トラック+2ミックス)のマルチトラック録音ができ、アプリごとに最大8つの入力を最大6つのトラックに割り当てられます。
MANUALアプリはトラック1から6、PODCASTアプリはトラック1から4、2ch録音アプリはトラック1/2が使えます。


MANUALアプリ

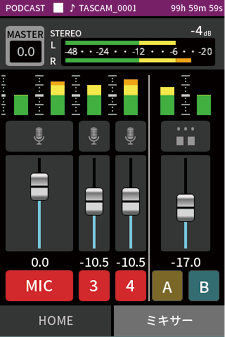

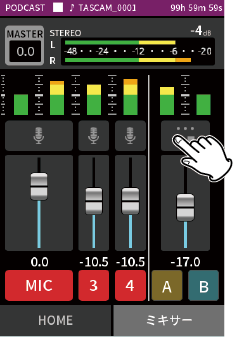

PODCASTアプリ

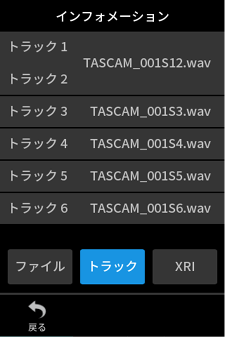

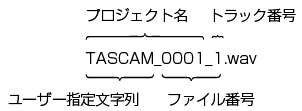

録音アプリの出力ファイル

録音によって出力されるファイルの種類はアプリによって異なります。

マルチトラック録音できるアプリは、マスターファイルと一緒にトラックファイルが出力されます。


MANUALアプリ





PODCASTアプリ


トラックファイル

トラック毎の音声を記録したモノラルファイル。ステレオリンク設定されているトラックは、2トラックまとめて1つのステレオファイルになります。

マスターファイル

ミキサーの出力を記録したファイル。

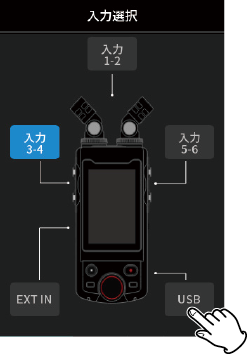

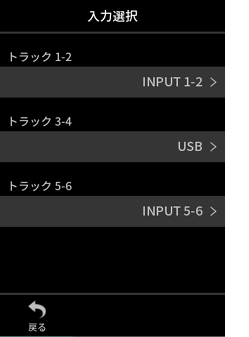

入力選択機能

出荷時の設定では、入力端子1から6がトラック1から6に割り当てられています。

入力選択機能を使用すると2トラック単位で、どのトラックにどの入力端子を割り当てるか変更することができます。

例えば、入力端子3/4に接続したマイクを使って、MUSICアプリで録音するには、トラック1/2に入力端子3/4を割り当てます。

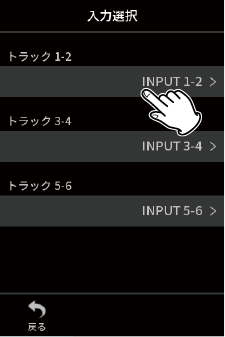

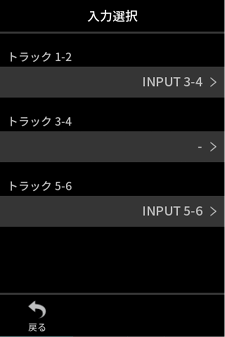

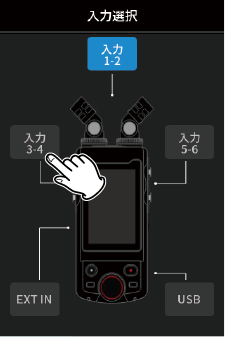

操作例 トラック1/2を入力端子3/4に割り当てる

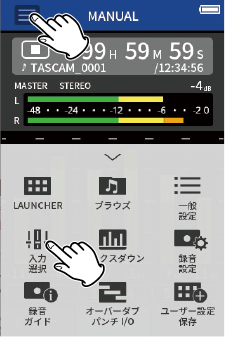

アプリ画面のSHORTCUT MENUボタンをタップ、入力選択アイコンをタップして入力選択画面を表示する。


RIGHTWARDS ARROW


RIGHTWARDS ARROW


トラック 1-2をタップ

入力 3-4をタップ

詳しくは、「5-1 入力選択機能を使う」を参照してください。

注意

入力端子5/6とEXT IN端子は同時には使用できません。

メモ

入力選択は各アプリ毎に保存されます。

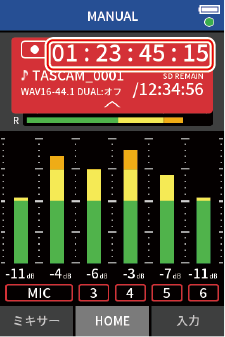

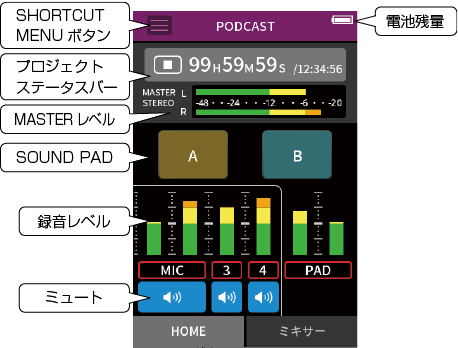

プロジェクトステータスバー

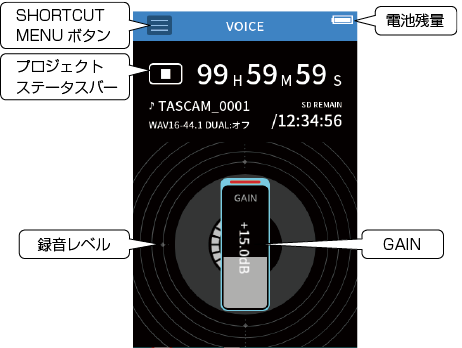

アプリを起動するとホーム画面に本機のステータスやカウンターなどが表示されます。

画面が複数あるアプリの場合ホーム画面以外では省略表示になります。

また、ホーム画面でプロジェクトステータスバーをタップすると詳細表示になります。

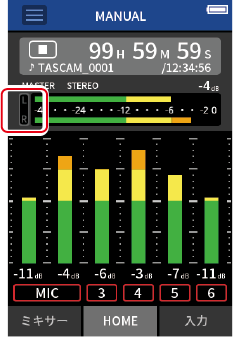

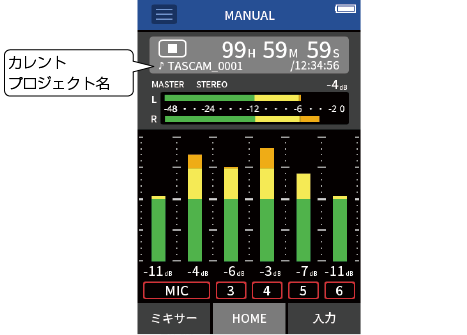

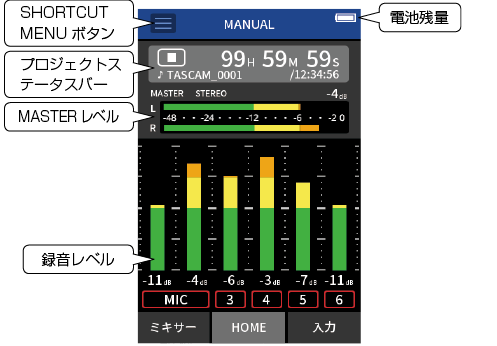

[MANUAL録音アプリの例]

詳細表示にする

プロジェクトステータスバーをタップすると詳細表示画面になります。

詳細表示画面のファイルフォーマット表示部分をタップすると通常表示に戻ります。

HOME画面

HOME画面


RIGHTWARDS ARROW

LEFTWARDS ARROW


通常表示

詳細表示

停止のとき

HOME画面

INPUT画面 / MIXER画面


RIGHTWARDS ARROW


通常表示

省略表示

録音待機/録音時のとき

HOME画面

INPUT画面 / MIXER画面


RIGHTWARDS ARROW


通常表示

省略表示

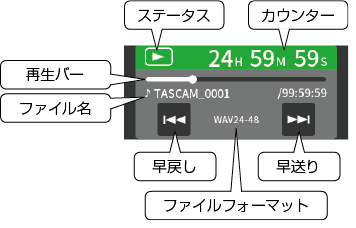

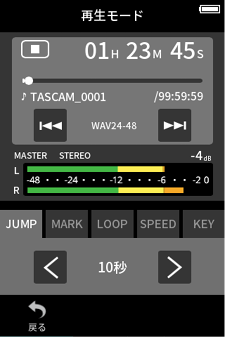

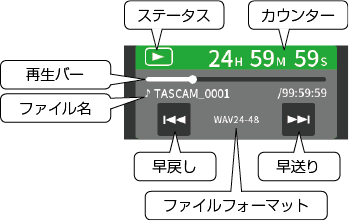

再生/一時停止のとき

通常表示


省略表示


表示内容

状態

ステータス

カウンター

ファイルフォーマット

停止

BLACK SQUARE

ファイルの残り時間/記録可能な時間

録音設定に準ずる

録音

録音時間/記録可能な時間

録音設定に準ずる

録音待機

pause

録音時間/記録可能な時間

録音設定に準ずる

再生

BLACK RIGHT-POINTING TRIANGLE

再生位置/残りの再生時間

再生ファイルに準ずる

一時停止

pause

再生位置/残りの再生時間

再生ファイルに準ずる

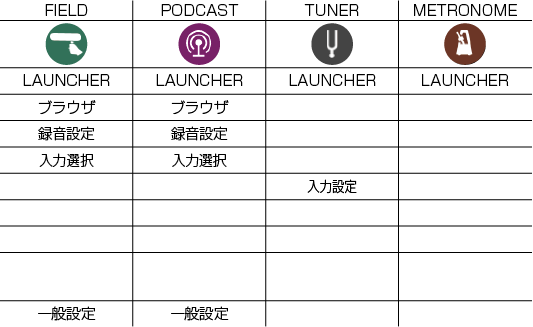

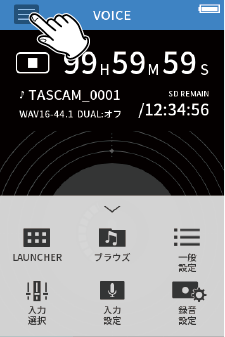

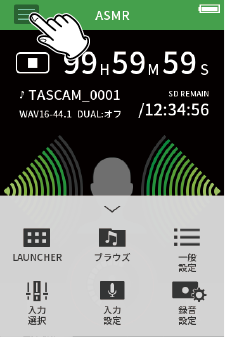

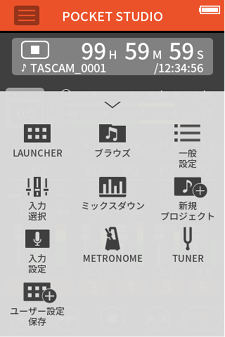

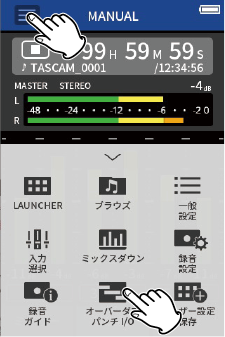

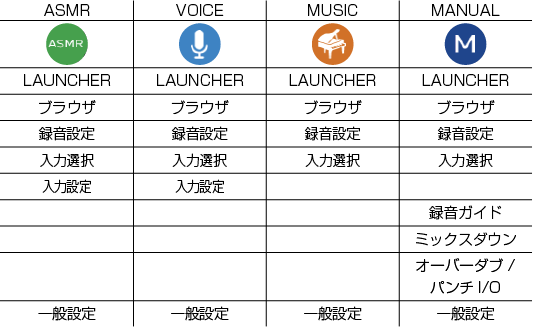

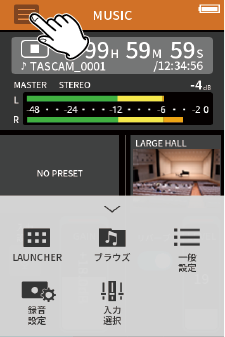

SHORTCUT MENU

アプリ画面でSHORTCUT MENUボタンをタップすると、各種メニューのショートカットが表示されます。


LAUNCHER

LAUNCHER画面に移動します。

ブラウザ

ブラウザ画面に移動します。

録音設定

一般設定画面にある録音設定項目に移動します。

入力選択

入力選択画面に移動します。

録音ガイド

録音ガイド機能のオン/オフを切り換えます。

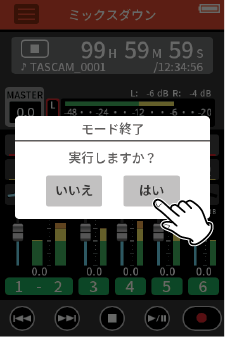

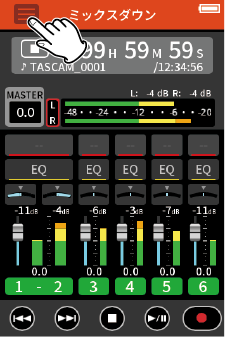

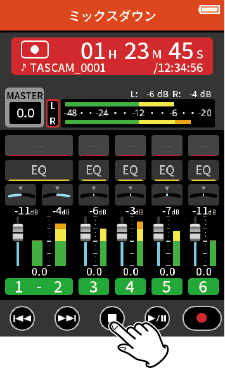

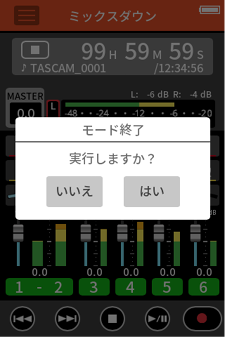

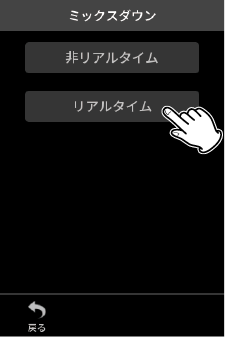

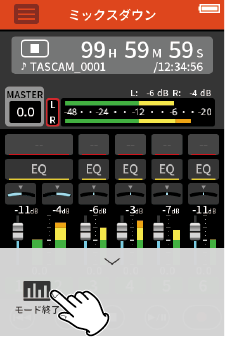

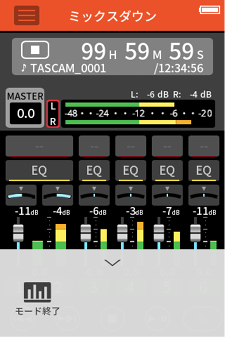

ミックスダウン

ミックスダウンを実行します。

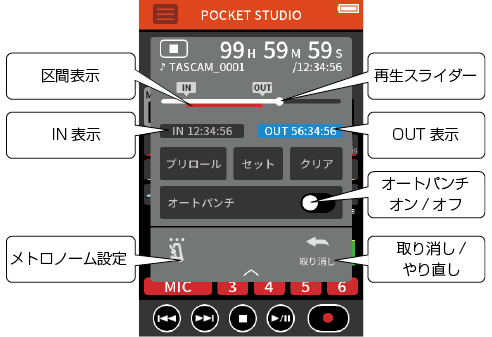

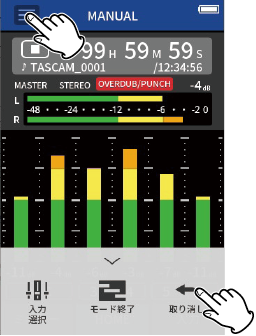

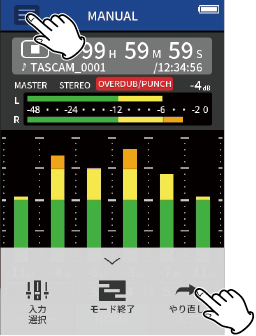

オーバーダブ / パンチI/O

オーバーダブ / パンチI/Oモードに移行します。

一般設定

本機の詳細な設定ができます。

文字入力

任意の文字を入力する項目をタップすると、文字入力画面を表示します。

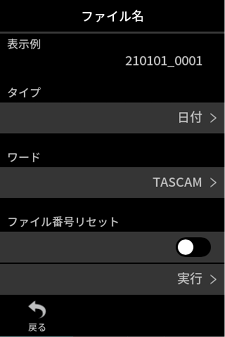

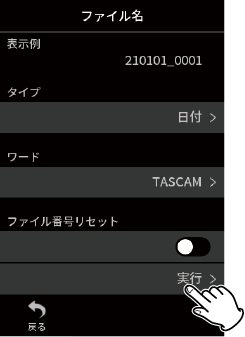

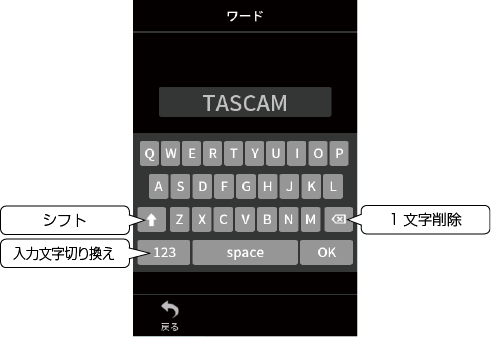

以下の画面は、一般設定 画面 > システムページ > ファイル名設定 > ワード項目の文字入力画面の例です。


英文字入力と数字記号入力を切り換えるには、入力文字切り換えキーを押します。

英文字入力画面

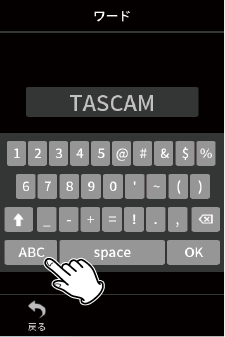

数字記号入力画面


RIGHTWARDS ARROW

LEFTWARDS ARROW


シフトキーを押すと、英文字を大文字か小文字か切り換えられます。

入力できる記号は下記の通りです。

@ # & $ % ' ~ ( ) _ - + = ! . ,

  1. 第3章 準備

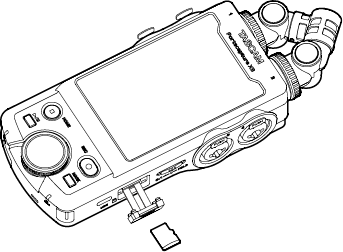

  1. 3-1 microSDカードを入れる/取り出す

microSDカードを入れる(別売)

本機で再生/録音を行うには、右サイドパネルのmicroSDカードスロットにmicroSDカードを挿入します。

メモ

電源がオン/オフどちらのときもmicroSDカードを挿入することができます。


  1. 1. microSDカードスロットのカバーを開く。
  2. 2. microSDカードのラベル面を上にして挿入する。
  3. 3. microSDカードスロットのカバーを閉める。

microSDカードを取り出す

電源をオフにするか、動作を停止してから、microSDカードを取り出します。

caution注意

本機が動作中(録音中、再生中、microSDカードにデータを書き込み中など)は、絶対にmicroSDカードを取り出さないでください。録音が正しく行われなかったり、データが破損したり、モニター機器から突然大きな音が出て、機器の破損や聴覚障害の原因になるなどの可能性があります。

  1. 1. microSD カードを軽く押し込んでから放すと手前に出てきます。
  2. 2. microSDカードを引き出します。

  1. 3-2 電源の準備

電源について

本機は、単3形電池4本、別売の専用ACアダプター(TASCAM PS-P520U)または市販のUSBケーブルを使って(USBバスパワー供給)、本機に電源を供給します。

電池は、単3形アルカリ乾電池、単3形ニッケル水素電池またはリチウム乾電池を使用することができます。

メモ

本機には、ACアダプターを使用して充電池を充電する機能はありません。

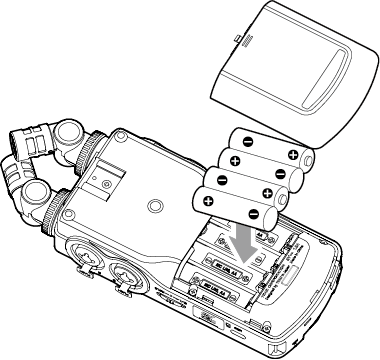

単3形電池で使用する

  1. 1. 電池ケースカバーを取り外し、電池ケース内のplusminusの表示に合わせて、単3形電池を4本セットする。
  2. 2. 電池ケースカバーを取り付ける。


電池の残量表示や正常動作に必要な最低残量を識別するために、電池の種類を設定してください。(「15-10 単3形電池の種類を設定する(電池タイプ)」)

メモ

連続で長時間ご使用される場合は、ACアダプター等外部電源を推奨します。

ACアダプターで使用する(別売)

  1. 1. 本機の電源選択設定を自動判別に設定します。

一般設定画面 > 電源/画面設定ページ > 電源選択項目で設定します。出荷時の設定は、自動判別になっています。

  1. 2. 別売りの専用ACアダプター (PS-P520U)と本機のUSB端子を接続します。


注意

本機には別売りの専用ACアダプター (PS-P520U)を使用することを強く推奨します。他の電源デバイスをご使用になる場合は、下記の仕様の電源デバイスを使用してください。

上記の仕様以外の電源デバイスを使用すると故障、発熱、発火などの原因になります。

異常がある場合は、使用を中止して、販売店またはティアック修理センターに修理をご依頼ください。

メモ

USBバスパワーを使用する

  1. 1. 本機の電源選択設定を自動判別に設定します。

一般設定画面 > 電源/画面設定ページ > 電源選択項目で設定します。出荷時の設定は、自動判別になっています。

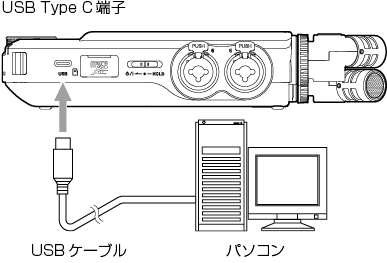

  1. 2. 図のように、パソコンと本機を市販のUSBケーブルを使って接続します。


メモ

USB-TypeC端子の供給電流の自動判別について

電源選択設定が自動判別の場合、本機はUSB-TypeC端子の供給電流を自動判別します。

本機がUSB-TypeC端子の供給電流を1.5A以上と自動判別できない場合には、供給電流確認ポップアップが表示されます。


本機がUSB-TypeC端子の供給電流を1.5A以上と自動判別できた場合は、供給電流確認ポップアップは表示されません。省電力モードのオン/オフや、設定は必要に応じて変更してください。

  1. 3-3 電源をオンにする/オフにする

注意

本機の電源のオン/オフは、本機に接続しているモニターシステムのボリュームを絞った状態で行ってください。

電源をオン/オフするときにヘッドホンを装着しないでください。ノイズによっては、ヘッドホンのドライバーユニットや聴覚を損傷する恐れがあります。

電源をオンにする

STANDBY/ON/HOLDスイッチをSTANDBY/ONマーク方向にスライドさせ、画面が表示されたら離してください。

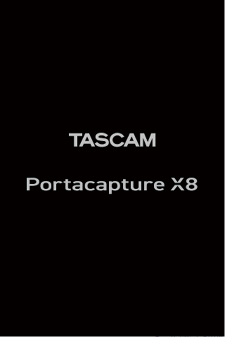

起動画面

本機が起動すると、タッチディスプレイに画面が表示されます。初回起動時は、言語選択画面が表示されます。2回目以降は、前回終了時にLAUNCHER画面で選択したアプリのHOME画面が表示されます。

電源をオフ(スタンバイ状態)にする

STANDBY/ON/HOLDスイッチをSTANDBY/ONマーク方向にスライドさせ、画面が消えたら離してください。

シャットダウン処理が実行され、電源がオフになります。

注意

電源をオフにするときは、必ずSTANDBY/ON/HOLDスイッチで行ってください。

正しくシャットダウン処理が行われないと、録音データや設定などが全て失われる場合があります。なお、失われたデータや設定は、復元できません。

メモ

録音待機中/録音中は、電源をオフにすることはできません。

リジューム機能

本機は電源をオフにするとき、再生を停止した位置を記憶します。

次に電源をオンにしたとき、その停止した位置から再生することができます。

メモ

停止した位置はmicroSDカードに記録されるため、電源オンの状態でmicroSDカードを入れ換えた場合には、停止位置が記憶されません。

言語と日時を設定する

言語を選択する

お買い上げ後、はじめて電源をオンにしたとき、画面表示の言語選択画面が表示されます。


  1. 1. 画面を縦にスワイプして、設定したい言語を探す。

選択肢

ENGLISH :英語で表示 (初期値)

日本語 :日本語で表示

FRANCAIS :フランス語で表示

ESPANOL :スペイン語で表示

DEUTSCH :ドイツ語で表示

ITALIANO :イタリア語で表示

中文 :中国語で表示

31815.png :韓国語で表示

Русский :ロシア語で表示

  1. 2. 設定したい言語をタップして確定する。

メモ

言語設定は、一般設定 画面 > システムページ > 言語項目でも、再設定できます。

日時を設定する

日時設定がリセットされているとき、日時を設定する 日時設定 画面が表示されます。


  1. 1. 数字をタップしてからスライドして日時を設定する。
  2. 2. 設定ボタンをタップして確定する。

メモ

microSDカードをフォーマット(初期化)する

フォーマットされていないカードが挿入されていると以下のようなメッセージが表示されます。

OKをタップしてフォーマットを実行します。


フォーマットは、一般設定画面 > システムページ > カード初期化 項目からでも実行できます。


RIGHTWARDS ARROW

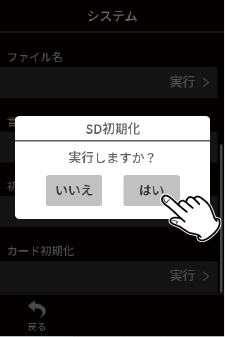

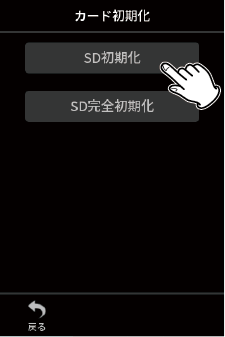

  1. 1. SD初期化またはSD完全初期化をタップする。

  1. 2. はいをタップ

注意

フォーマットするとmicroSDカードの全てのデータが消去されます。

データをパソコンにバックアップしてからフォーマットを実行してください。

メモ

  1. 第4章 接続

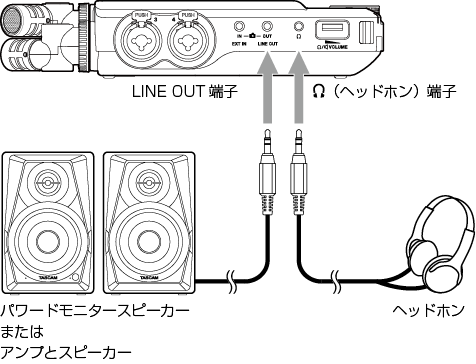

  1. 4-1 接続例

MANUALアプリを使う場合

最大6入力のマルチトラック録音が可能です。


PODCASTアプリを使う場合

最大4入力のマルチトラック録音が可能です。


メモ

複数のヘッドホンをご使用の場合は、市販の多チャンネルヘッドホンアンプ等をご使用ください。

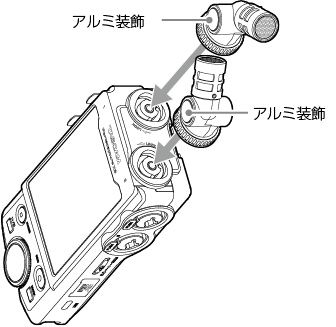

  1. 4-2 付属マイクを接続する

付属マイクの接続方法は2通りあります。

注意

ロックリングを最後まで回していないと、付属マイクは認識されません。

メモ

X-Y接続

位相差を抑えた、クリアなステレオ感のある録音が可能です。

  1. 1. アルミ装飾されている面をタッチディスプレイと同じ面にして挿し込む。


  1. 2. ロックリングを回して固定する。


A-Bステレオ接続

左右に大きく広がったステレオ感のある録音が可能です。

  1. 1. アルミ装飾されている面をタッチディスプレイと同じ面にして挿し込む。


  1. 2. ロックリングを回して固定する。


  1. 4-3 外部マイク/外部機器を接続する

外部マイクを接続する

マイクを入力端子3/4および入力端子5/6のXLRジャックまたはTRSジャックに接続してください。

マイクを音源の方向へ向け、振動の少ない、安定した場所に設置してください。

XLRジャックに差し込む場合、「カチッ」と音がするまで差し込んでください。引き抜くときは、ロック機構を押さえながら引き抜いてください。

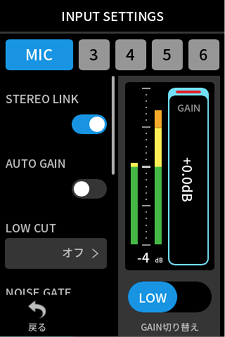

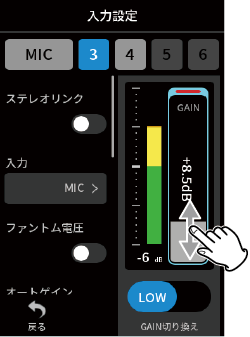

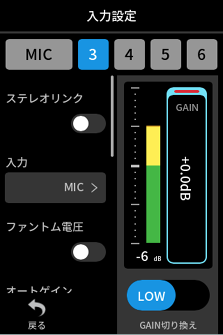

接続後、入力選択設定が終わったら、入力設定でマイクレベルかラインレベルのどちらかを選択してください。(「5-2 各入力で入力設定する」)

メモ

プラグインパワー対応外部マイクを接続する

入力端子1/2は付属マイクの他にプラグインパワー対応外部マイク(3.5mm TRS)を接続することができます。

MSマイクを接続する

入力端子3/4または入力端子5/6のどれか1つに接続することができます。

MSマイクのMid側を入力端子3または5に、Side側を入力端子4または6に接続してください。

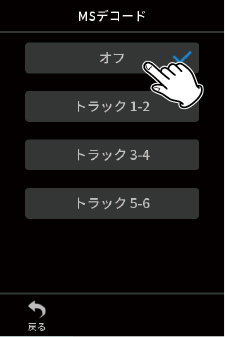

接続後、一般設定画面 > 入出力設定ページ > MSデコード > 入力対象項目で接続した端子が割り当てられたトラックを選択してください。

MSマイクを使った録音については「13-4 MSデコード機能を使う」をご覧ください。

外部機器を接続する

ステレオミニケーブルで接続する場合は、EXT IN端子に接続してください。


接続後、入力選択設定 (「5-1 入力選択機能を使う」) が終わったら、入力設定を「EXT IN」に変更してください。(「5-2 各入力で入力設定する」)

XLRプラグ、TRS標準プラグで接続する場合は、入力端子3/4および入力端子5/6に接続してください。


φ6.3mm(1/4”)TRS標準ジャック(Tip:HOT、Ring:COLD、Sleeve:GND)


XLR-3-31相当(1:GND、2:HOT、3:COLD)

接続後、入力選択設定 (「5-1 入力選択機能を使う」) が終わったら、入力設定を「ライン」に変更してください。(「5-2 各入力で入力設定する」)

  1. 4-4 カメラと接続する

カメラでの動画撮影時に、カメラと同じ音声を同時に録音することができます。カメラに音声を入力するために、本機とカメラを接続する場合は、以下のように接続してください。


カメラ用に出力を設定する

カメラ用のライン出力レベルを最大30dBアッテネート(減衰)することができます。

「11-1 カメラ用に出力を設定する」を参照してください。

  1. 4-5 モニター用機器を接続する

外部モニターシステム(パワードモニタースピーカーまたはアンプとスピーカー)で聴く場合は、LINE OUT端子に外部モニターシステムを接続してください。

ヘッドホンで聴く場合は、 21817.png (ヘッドホン)端子にヘッドホンを接続してください。

設定によっては、REC[]ボタンを押さないと、モニターできない場合があります。詳しくは、「録音動作の流れ」を参照してください。


  1. 4-6 内蔵スピーカーを使用する

本機の内蔵スピーカーで再生音を聴く場合は、 一般設定 > 入出力設定ページ > スピーカー出力項目をオンにしてください。

メモ

LINE OUT端子と21848.png(ヘッドホン)端子のいずれかあるいは両方に機器が接続されていると、スピーカー出力がオンに設定されていてもスピーカーから音は出力されません。

  1. 4-7 再生の音量を調節する

内蔵スピーカーおよび 21856.png (ヘッドホン)端子から出力される音量を、 21865.png(ヘッドホン/スピーカー)ボリュームを操作して音量を調節します。


注意

本機の内蔵スピーカーで再生音を聴く場合は、一般設定画面 > 入出力設定ページ > スピーカー出力項目をオンにしてください。出荷時の設定は、オフになっています。

メモ

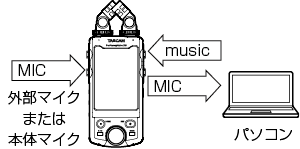

  1. 4-8 パソコンやスマートフォンと接続する

パソコン (Windows/Mac) やスマートフォンとUSB接続すると、以下のような使い方ができます。

メモ

本機とパソコン (Windows/Mac) やスマートフォンを接続する場合、別途USBケーブルを用意する必要があります。(→ 「USBケーブル(通信用またはデータ転送用)について」)



詳しい使い方は、「第12章 USB接続」を参照してください。

  1. 第5章 入出力設定
  1. 5-1 入力選択機能を使う

2トラック単位でトラック番号と入力端子の割り当てを設定します。

入力選択の変更は録音アプリの画面から行います。

  1. 1. SHORTCUT MENUボタンをタップする。


[MANUAL録音アプリの例]

  1. 2. 入力選択アイコンをタップする。


  1. 3. 入力端子の割り当てを変更するトラックをタップする。


  1. 4. 割り当てる入力端子をタップする。

必要に応じて、手順3、4の操作を行ってください。


  1. 5. BACKアイコンをタップして設定を終了する。


注意

入力 5-6とEXT-INは同時に使用できないため、どちらか片方しかトラックに割り当てることができません。

メモ

  1. 5-2 各入力で入力設定する

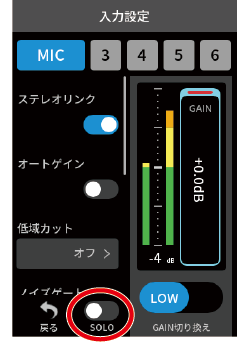

設定するトラックの入力設定アイコンまたはショートカットメニューの入力設定をタップして設定画面を表示します。

[MANUAL録音アプリの例]


RIGHTWARDS ARROW


入力設定アイコンをタップする。

メモ

ステレオリンク (ステレオリンク)

トラック1/2、3/4、5/6の音声をステレオ音声としてミキサーに送ることができます。

ステレオリンクするトラックのどちらかを選択し、ステレオリンク設定をオンにしてください。

メモ

録音する入力ソースの設定 (入力)

トラックの入力ソースの設定をします。

トラックのソースに合わせて「マイク」か「ライン」を選択してください。

メモ

ファンタム電源を使う (ファンタム電圧)

ファンタム電源を必要とするマイクを使用するときに設定します。

メモ

入力の設定が「マイク」のとき設定できます。

  1. 1. 接続するマイクに応じてファンタム電源電圧を設定する。

設定方法は、「5-4 ファンタム電源の電圧値の設定」を参照してください。

  1. 2. 入力端子3から6の必要な端子にファンタム電源を必要とするコンデンサーマイクを接続する。
  2. 3. 入力設定画面でファンタム電源を必要とするコンデンサーマイクを接続した入力端子のファンタム電圧設定をオンにする。
  3. 4. ファンタム電源をオンにする確認のポップアップメッセージを確認して「はい」をタップする。

選択した入力端子にファンタム電源が供給されます。

注意

また、この推奨スペックを下回るアダプターを使用した場合、複数の入力でファンタム電源を使用した際に電源が自動的に切れる場合があります。

入力レベルを自動調節する (オートゲイン)

オンにすると、入力音声に合わせて入力レベルが自動で調整されます。入力音が小さいときは大きく、大きいときは小さくなるように録音レベルを自動で調節するため、会議録音などに適しています。オートゲインをオンにした状態では、手動で録音レベルを変更することはできません。

ローカットフィルターの設定 (低域カット)

選択した周波数以下の音声をカットします。

ローカットフィルターを使用すると、空調機やプロジェクターなどによるノイズや耳障りな風切り音などのノイズを低減することができます。

ノイズに合わせて、ローカットフィルターのカットオフ周波数を設定してください。

低域カット

オフ/40Hz/80Hz/120Hz/220Hz

メモ

サンプリング周波数設定が192kHzのときはローカットを使用できません。

ノイズゲートの設定 (ノイズゲート)

一定レベル以下の音声を無音にします。

弱いを選択すると小さな音だけ無音になり、強いを選択するとある程度大きな音も無音になります。

メモ

サンプリング周波数設定が192kHzのときはノイズゲートを使用できません。

リミッターの設定 (リミッター/コンプ)

リミッターを使うと、突発的な過大入力音による歪みを抑えることができます。

オフ

リミッターをオフにします。

リミッター

突発的な過大入力による歪みを防ぐ機能です。

音量変化が激しいライブ録音などに適しています。

注意

入力音が大きすぎるとリミッター機能をオンにしても歪んでしまう場合があります。そのときは、手動で入力レベルを下げるか、音源から本体を離してください。

コンプ

小さい入力は大きく、大きな入力はそれ以上大きくならないよう調整します。

歪みを防ぐ機能はありません。

過大入力が無く音量変化が大きな環境などに適しています。

メモ

サンプリング周波数設定が192kHzのときはリミッターおよびコンプレッサーを使用できません。

イコライザーの設定 (EQ)

イコライザーは、特定の周波数帯域を増幅あるいは減衰させるエフェクターです。個々の楽器の色付けや、幅広い帯域のバランス調整や余分な帯域のピンポイント・カットなどに使用します。

VOICE

インタビューや会議、ポッドキャストなどでの音声録音に適した設定です。

GUITAR

アコースティックギターの録音に適した設定です。

LOUD

バンド演奏など、重低音を強調したい録音に適した設定です。

VOCAL

歌唱の録音に適した録音です。

マニュアルEQ

4つの帯域を手動で調整できます。うち2つは低域ブーストと高域ブースト、もう2つはピークカーブを設定できます。

メモ

サンプリング周波数設定が192kHzのときはイコライザーを使用できません。

マニュアルEQ

4バンドのEQを手動で調節できます。


RIGHTWARDS ARROW


調整するつまみをタップ

フェーダーを左右にスライドさせて調節する。

メモ

調整するつまみをタップ後、ホイールを回して、微調整することもできます。

ゲインつまみ(HIGH/H-MID(HIGH MID)/L-MID(LOW MID)/LOW)

各バンドの増幅、減衰量を設定します。

設定範囲

ゲイン: −12dB〜+12dB (初期値: 0dB)

FREQつまみ(HIGH/HIGH MID/LOW MID/LOW)

HIGHとLOWはカットオフ周波数、HIGH MIDとLOW MIDは中心周波数を設定します。

設定範囲

HIGH: 1.7kHz〜18.0kHz (初期値: 5.5kHz)

HIGH MID: 32Hz〜18.0kHz (初期値: 1.7kHz)

LOW MID: 32Hz〜18.0kHz (初期値: 1.7kHz)

LOW: 32Hz〜1.6kHz (初期値: 400Hz)

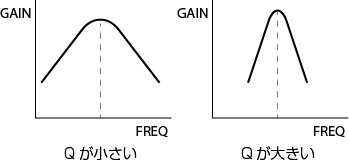

Qつまみ(HIGH MID/LOW MID)

各バンドの尖鋭度(尖り具合)を設定します。

値が大きいほど尖った特性になり、設定周波数を中心にして、狭い範囲の周波数帯域に作用します。値が小さほどなだらかな特性になり、設定周波数を中心にして、広い範囲の帯域に作用します。

設定範囲

HIGH MID: 0.25〜16.00 (初期値 2.00)

LOW MID: 0.25〜16.00 (初期値 2.00)

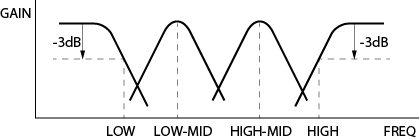

EQ特性例



入力の位相を反転させる (位相反転)

オンにすると位相(フェーズ)を反転します。

メモ

入力ゲインを調節する (GAIN)

GAINをスライドして入力レベルを調節する。

メモ

入力レベルが−2dBを超えると、本機のPEAKインジケーターが点灯します。


メモ

GAINをタップ後、ホイールを回して、微調整することもできます。

入力ゲインを切り換える (入力ゲイン)

入力ゲインは、GAIN LOWとGAIN HIGHの2種類を選択できます。

GAIN LOWまたはGAIN HIGHのボタンをタップするとGAIN HIGHまたはGAIN LOWに切り換わります。

メモ

  1. 5-3 入力にリバーブをかける (リバーブ)

一般設定 画面 > 入出力設定ページ > リバーブ項目で設定します。

設定をオンにすると選択したトラック(1/2、3/4、5/6、MIX)にリバーブをかけます。

メモ

録音設定が96kHz/192kHzのときはリバーブを使用できません。

種類

リバーブの種類を選択します。

タイプ

効果

LARGE HALL

大きなホール空間をイメージしたリバーブです。(初期値)

SMALL HALL

小さなホール空間をイメージしたリバーブです。

ROOM

小さな室内の空間をイメージしたリバーブです。

STUDIO

スタジオのような空間をイメージしたリバーブです。

PLATE1

大きなプレートを模したプレートリバーブです。

PLATE2

小さなプレートを模したプレートリバーブです。

入力対象

リバーブをかけるトラックを選択します。

ミックスを選択するとミキサーアウトにリバーブがかかります。

レベル

リバーブの量を設定します。

  1. 5-4 ファンタム電源の電圧値の設定

ファンタム電源の供給電圧は、一般設定 画面 > 入出力設定ページ > ファンタム電圧項目で設定します。


RIGHTWARDS ARROW


ファンタム電圧項目をタップ

希望する電圧をタップ

メモ

  1. 第6章 録音アプリ
  1. 6-1 録音アプリについて

録音ガイド機能(MANUALアプリのみ)

録音は、LAUNCHER画面で表示される各種録音アプリ(→ 「アプリについて」)の中から目的にあった録音アプリを起動して行います。

録音を適切なレベルで行うために、録音アプリ起動後に、各トラックの入力レベル設定、各トラックのミックスバランスを設定する必要があります。

本機には、誤操作により必要な設定をスキップしたり、違う順番で設定をしたりしないようにする「録音ガイド」機能があり、MANUALアプリでのみ使用できます。(出荷時には「録音ガイド」機能がオンになっています。)

MANUALアプリ起動後、操作手順が表示されるので指示に従って調節を行ってください。

録音ガイド中は、以下の順番で設定画面が遷移し、正しい順番で設定を行うことができます。

HOME画面

入力画面

ミキサー画面


RIGHTWARDS ARROW


RIGHTWARDS ARROW


RIGHTWARDS ARROW


入力レベルを設定する

ミックスバランスを設定する

録音

注意

入出力設定に関するガイドは表示されません。

ガイド表示例



メモ

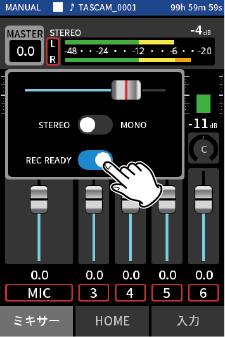

録音待機機能

本機には、REC[]ボタンを押してから入力信号のモニターを開始する「録音待機」機能があり、すべての録音アプリで使用できます。

録音を停止せずに録音と録音待機を繰り返すことで、一つのファイルとして保存することができます。

出荷時の設定は、「録音待機」機能はオフになっています。

「録音待機」機能がオフのとき、録音アプリ起動中は常に入力信号のモニターを行います。

「録音待機」機能がオンのとき、録音ガイド中、録音待機中と録音中のみ入力信号のモニターを行います。

「録音待機」機能の設定は、一般設定画面 > 録音設定ページ > 録音待機項目で行います。

メモ

「録音待機」機能をオンにすると、停止状態で入力信号のモニターがオフになるため、停止状態での消費電力を抑えることができます。

録音動作の流れ

本機は、「録音ガイド」機能(*1)と「録音待機」機能のオン/オフに応じて、ボタンを押すごとに以下のように状態が変わります。

録音ガイド機能:オン 録音待機機能:オフ


録音ガイド機能:オン 録音待機機能:オン


録音ガイド機能:オフ 録音待機機能:オフ


録音ガイド機能:オフ 録音待機機能:オン


*1: 「録音ガイド」機能は、MANUALアプリのみ使用できます。MANUALアプリ以外では、設定のオン/オフに関わらず「録音ガイド」機能はオフとして動作します。

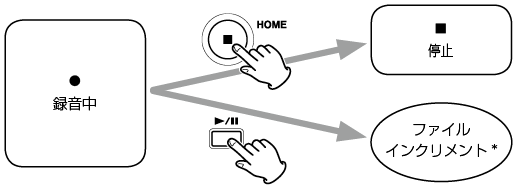

  1. 6-2 録音中の各ボタンの動作

録音待機機能オン


録音待機機能オフ


* ファイルインクリメントについては「7-11 録音を続けたままファイルを切り換える (ファイルインクリメント機能)」を参照してください。

  1. 6-3 ASMRアプリで録音する

入力音声に応じて画面エフェクトが変化する録音アプリです。ステレオ感を強調させるために、付属マイクをお使いの場合はA-B接続で録音することを推奨します。(「4-2 付属マイクを接続する」)

設定手順

HOME画面


RIGHTWARDS ARROW


RIGHTWARDS ARROW


入力レベルを調節する

録音

画面の説明


SHORTCUT MENU

SHORTCUT MENUボタンを押すと、以下のメニューが表示されます。


LAUNCHER

アプリの切り換え、本体設定 (録音アプリの起動方法)

ブラウザ

ファイル操作 (9-5 ファイルブラウズ画面の使い方)

一般設定

詳細設定(一般設定)

録音設定

録音設定、操作 (第7章 録音設定)

入力選択

トラック番号と入力端子の割り当て (5-1 入力選択機能を使う)

入力設定

入力設定(5-2 各入力で入力設定する)

入力レベルの設定

  1. 1. 画面中央のリングの内側をタップする。
  2. 2. 録音対象物をマイクに近づけて、レベルメーターを見ながらPEAKインジケーターが点灯する手前でGAINを調節する。


RIGHTWARDS ARROW


メモ

録音する

本機のREC[]ボタンを押して録音を開始する。


メモ

HOME[BLACK SQUARE]ボタンを押して録音を終了する。


その他の録音操作は、「第7章 録音設定」を参照してください。

再生する

BLACK RIGHT-POINTING TRIANGLE/pauseボタンを押すと最後に録音したマスターファイルを再生します。


その他の再生操作は「第8章 再生」を参照してください。

  1. 6-4 MANUALアプリで録音する

本機の基本となるアプリです。最大6チャンネルのマルチトラック録音が可能です。

設定手順

HOME画面

入力画面

ミキサー画面


RIGHTWARDS ARROW


RIGHTWARDS ARROW


RIGHTWARDS ARROW


入力レベルを設定する

ミックスバランスを設定する

録音

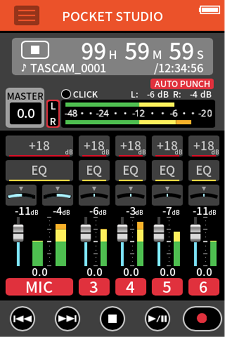

画面の説明


SHORTCUT MENU

SHORTCUT MENUボタンを押すと、以下のメニューが表示されます。


LAUNCHER

アプリの切り換え、本体設定 (録音アプリの起動方法)

ブラウザ

ファイル操作 (9-5 ファイルブラウズ画面の使い方)

一般設定

詳細設定(一般設定)

録音設定

録音設定、操作 (第7章 録音設定)

入力選択

トラック番号と入力端子の割り当て (5-1 入力選択機能を使う)

録音ガイド

(録音ガイド機能(MANUALアプリのみ))

録音設定

(13-3 ミックスダウン機能)

オーバーダブ / パンチI/O

(7-12 オーバーダブ / パンチI/O(MANUALアプリのみ))

ホイール操作

GAIN、フェーダー、PANやMASTER LEVELをタップ後、ホイールを左右に回すことで設定を微調整することができます。

スライド操作で大まかな値を決め、その後に微調整する際に便利です。

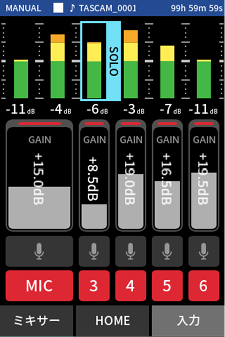

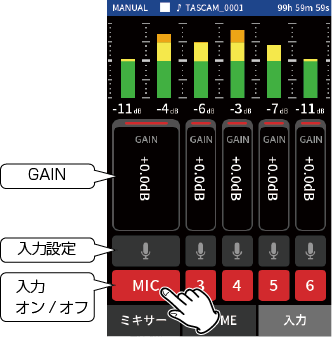

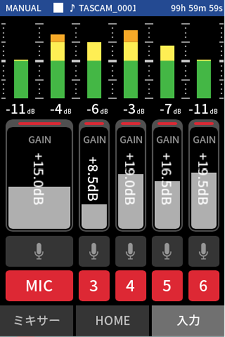

入力レベルの設定

  1. 1. HOME画面を表示させ、本機のREC[]ボタンを押す。


RECインジケーターが点滅します。

メモ

録音ガイド機能がオフ、録音待機機能がオフのときは、REC[]ボタンを押す必要はありません。(→ 「録音動作の流れ」)

  1. 2. 1から6の番号またはマイクをタップして入力のオン/オフを変更する。

録音形式がWAVの場合、オンにしたトラックが録音されます。


入力設定の詳細については、「5-2 各入力で入力設定する」を参照してください。

  1. 3. レベルメーターを見ながら−12dBを中心にレベルが変化し、PEAKインジケーターが点灯しないようにGAINを調節する。

メモ

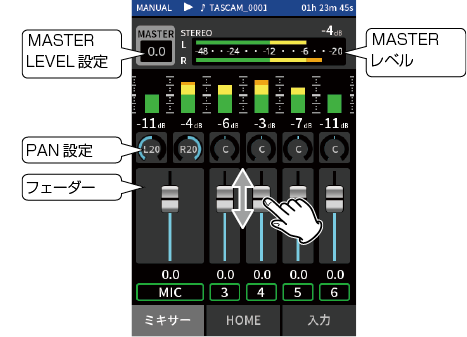

ミキサーの設定

  1. 1. 画面左下のミキサーをタップしてミキサー画面にする。


  1. 2. 各トラックのフェーダーをスライドして、MASTERへ送る音量のバランスを調節する。

フェーダー

各トラックの出力レベルを調節します。


PAN

各トラックの左右の音量バランスを調節します。

ミキサー画面


RIGHTWARDS ARROW


PAN設定をタップする

スライダーを左右にスライドさせてバランスを調節する。

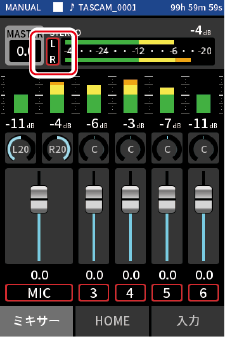

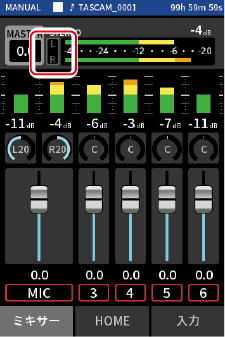

MASTER LEVEL

各トラックをミックスした音声のレベルを調節します。

各トラックのレベルのバランスを調整後、全体のレベルを調節したいときに変更します。

各トラックをミックスした音声をモノラルにしたいときは、フェーダー下の設定をMONOに変更してください。

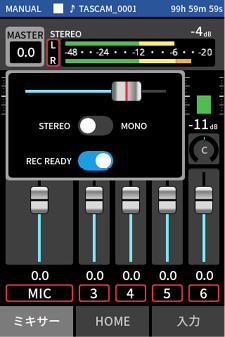

ミキサー画面


RIGHTWARDS ARROW


MASTER LEVEL設定をタップする。

フェーダーを左右にスライドさせてレベルを調節する。

メモ

ミックスバランス設定は、カレントプロジェクトを切り換えた場合、または電源をオフした場合に保存されます。

また、マスターファイルのステレオ/モノラル設定を本機では記憶しません。

録音の際に必ず設定を行って下さい。

録音する

  1. 1. REC[]ボタンを押して、録音を始める。


録音が始まると、RECインジケーターが点灯に切り換わります。


メモ

動作モードの設定によってはREC[]ボタンを複数回押さないと録音を開始しないことがあります。詳しくは、「録音ガイド機能(MANUALアプリのみ)」を参照してください。

  1. 2. REC[]ボタンまたはHOME[BLACK SQUARE]ボタンを押して録音を終了する。

17134.png または17151.png

録音が終了すると、RECインジケーターが消灯し、HOME画面に自動で移動します。

メモ

録音待機機能が「オフ」のときREC[]ボタンは無効です。

その他の録音操作は、「第7章 録音設定」を参照してください。

再生する

BLACK RIGHT-POINTING TRIANGLE/pauseボタンを押すと最後に録音したトラックファイルを再生します。


その他の再生操作は「第8章 再生」を参照してください。

メモ

  1. 6-5 MUSICアプリで録音する

楽器演奏や歌唱の簡易収録に適した録音アプリです。

設定手順

HOME画面


RIGHTWARDS ARROW


RIGHTWARDS ARROW


RIGHTWARDS ARROW


録りたい楽器を選び、入力レベルを調節する

残響(リバーブ)の設定をする

録音

画面の説明


SHORTCUT MENU

SHORTCUT MENUボタンを押すと、以下のメニューが表示されます。


LAUNCHER

アプリの切り換え、本体設定 (録音アプリの起動方法)

ブラウザ

ファイル操作 (9-5 ファイルブラウズ画面の使い方)

一般設定

詳細設定(一般設定)

録音設定

録音設定、操作 (第7章 録音設定)

入力選択

トラック番号と入力端子の割り当て (5-1 入力選択機能を使う)

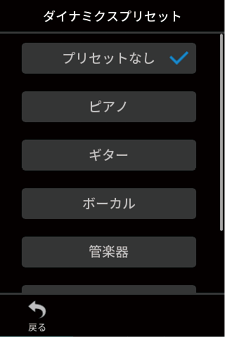

録りたい楽器を選ぶ


RIGHTWARDS ARROW


楽器選択をタップする。

希望する楽器をタップする。

プリセットなし

ダイナミクスプリセットがかかっていない素の状態です。

ピアノ

ピアノ向け

ギター

アコースティックギター向け

VOCAL

歌唱向け

管楽器

管楽器向け

弦楽器

弦楽器向け

バンド演奏

バンド演奏向け

入力レベルの設定


楽器を演奏し、レベルメーターを見ながら−12dBを中心にレベルが変化し、PEAKインジケーターが点灯しないようにGAINを調節してください。

メモ

  • 入力レベルが−2dBを超えると、本機のPEAKインジケーターが点灯します。
  • PEAKインジケーターが点灯したときの録音音声は、歪むことがあります。

入力設定の詳細については、「5-2 各入力で入力設定する」を参照してください。

入力にリバーブをかける (リバーブ)

  1. 1. リバーブ設定をタップしてオンにする。
  2. 2. タイプをタップしてタイプを選択する。
  3. 3. リバーブをスライドしてリバーブの量を調節する。


RIGHTWARDS ARROW


メモ

リバーブをタップ後、ホイールを回して、微調整することもできます。

詳細は、「5-3 入力にリバーブをかける (リバーブ)」を参照してください。

録音する

本機のREC[]ボタンを押して録音を開始する。


メモ

録音待機機能が有効のときは、REC[]ボタンを押すと、録音待機状態になり入力信号のモニターをします。もう一度、REC[]ボタンを押すと録音を開始します。

HOME[BLACK SQUARE]ボタンを押して録音を終了する。


その他の録音操作は、「第7章 録音設定」を参照してください。

再生する

BLACK RIGHT-POINTING TRIANGLE/pauseボタンを押すと最後に録音したマスターファイルを再生します。


その他の再生操作は「第8章 再生」を参照してください。

  1. 6-6 VOICEアプリで録音する

インタビューやVLOG用の音声収録に適した録音アプリです。

設定手順

HOME画面


RIGHTWARDS ARROW


RIGHTWARDS ARROW


入力レベルを調節する

録音

画面の説明


SHORTCUT MENU

SHORTCUT MENUボタンを押すと、以下のメニューが表示されます。


LAUNCHER

アプリの切り換え、本体設定 (録音アプリの起動方法)

ブラウザ

ファイル操作 (9-5 ファイルブラウズ画面の使い方)

一般設定

詳細設定(一般設定)

録音設定

録音設定、操作 (第7章 録音設定)

入力選択

トラック番号と入力端子の割り当て (5-1 入力選択機能を使う)

入力設定

入力設定(5-2 各入力で入力設定する)

入力の設定をする

詳細は、「5-2 各入力で入力設定する」を参照してください。

入力レベルの設定

  1. 1. 画面中央のリングの内側をタップする。
  2. 2. マイクに向かって喋り、録音レベルの表示が赤にならないようにGAINを調節してください。


RIGHTWARDS ARROW


メモ

録音する

本機のREC[]ボタンを押して録音を開始する。


メモ

録音待機機能が有効のときは、REC[]ボタンを押すと、録音待機状態になり入力信号のモニターをします。もう一度、REC[]ボタンを押すと録音を開始します。

HOME[BLACK SQUARE]ボタンを押して録音を終了する。


その他の録音操作は、「第7章 録音設定」を参照してください。

再生する

BLACK RIGHT-POINTING TRIANGLE/pauseボタンを押すと最後に録音したマスターファイルを再生します。


その他の再生操作は「第8章 再生」を参照してください。

  1. 6-7 FIELDアプリで録音する

屋外での収録に適した録音アプリです。

設定手順

HOME画面


RIGHTWARDS ARROW


RIGHTWARDS ARROW


RIGHTWARDS ARROW


録音対象選択

入力ゲインを調節する

録音

画面の説明


SHORTCUT MENU

SHORTCUT MENUボタンを押すと、以下のメニューが表示されます。


LAUNCHER

アプリの切り換え、本体設定 (録音アプリの起動方法)

ブラウザ

ファイル操作 (9-5 ファイルブラウズ画面の使い方)

一般設定

詳細設定(一般設定)

録音設定

録音設定、操作 (第7章 録音設定)

入力選択

トラック番号と入力端子の割り当て (5-1 入力選択機能を使う)

入力の設定をする

詳細は、「5-2 各入力で入力設定する」を参照してください。

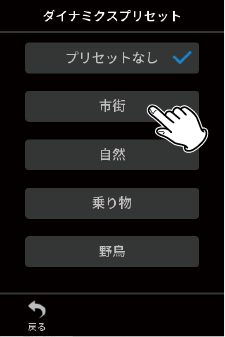

録る対象を選ぶ


RIGHTWARDS ARROW


画面中央をタップする。

録る対象をタップする。

プリセットなし

マイクプリそのまま(無処理状態)

市街

雑踏などの環境音

自然

草木の揺れや川のせせらぎなど

乗り物

電車/モータースポーツなど

野鳥

野鳥の鳴き声など

入力レベルの設定


録音対象にマイクを向け、レベルメーターを見ながら−12dBを中心にレベルが変化し、PEAKインジケーターが点灯しないようにGAINを調節してください。

メモ

  • 入力レベルが−2dBを超えると、本機のPEAKインジケーターが点灯します。
  • PEAKインジケーターが点灯したときの録音音声は、歪むことがあります。

入力レベル以外の入力設定を行うには、入力設定をタップしてください。設定の詳細は、「5-2 各入力で入力設定する」を参照してください。

ゲインを切り換える(GAIN)

LOW設定で入力ゲインを調節して、ゲインが不足しているときはHIGHに切り換えて調節をしてください。

フィルターを設定する (低域カット)

ローカットフィルターを使用すると、空調機やプロジェクターなどによるノイズや耳障りな風切り音などのノイズを低減することができます。

ノイズに合わせて、ローカットフィルターのカットオフ周波数を設定してください。

録音する

本機のREC[]ボタンを押して録音を開始する。


メモ

録音待機機能が有効のときは、REC[]ボタンを押すと、録音待機状態になり入力信号のモニターをします。もう一度、REC[]ボタンを押すと録音を開始します。

HOME[BLACK SQUARE]ボタンを押して録音を終了する。


その他の録音操作は、「第7章 録音設定」を参照してください。

再生する

BLACK RIGHT-POINTING TRIANGLE/pauseボタンを押すと最後に録音したマスターファイルを再生します。


その他の再生操作は「第8章 再生」を参照してください。

  1. 6-8 PODCASTアプリで録音する

最大4人までのポッドキャスト収録に適したアプリです。

設定手順

HOME画面

ミキサー画面


RIGHTWARDS ARROW


RIGHTWARDS ARROW


RIGHTWARDS ARROW


各トラックの録音バランスを調節する

録音開始

収録中、マイクミュートやポン(効果音やBGM)出しが可能

画面の説明



SHORTCUT MENU

SHORTCUT MENUボタンを押すと、以下のメニューが表示されます。


LAUNCHER

アプリの切り換え、本体設定 (録音アプリの起動方法)

ブラウザ

ファイル操作 (9-5 ファイルブラウズ画面の使い方)

一般設定

詳細設定(一般設定)

録音設定

録音設定、操作 (第7章 録音設定)

入力選択

トラック番号と入力端子の割り当て (5-1 入力選択機能を使う)

ホイール操作

GAIN、フェーダー、PANやMASTER LEVELをタップ後、ホイールを左右に回すことで設定を微調整することができます。

スライド操作で大まかな値を決め、その後に微調整する際に便利です。

入力レベルの設定

  1. 1. ミキサー画面を表示させる。
  2. 2. 入力設定アイコンをタップする。
  3. 3. 音声を入力し、レベルメーターを見ながら−12dBを中心にレベルが変化し、PEAKインジケーターが点灯しないようにGAINを調節する。

メモ

ミキサー画面

入力設定画面


RIGHTWARDS ARROW


入力設定アイコンをタップする。

GAINをスライドして入力レベルを調節する。

ミキサーの設定

フェーダーをスライドして、ミックスバランスを調節する。


MASTER LEVEL

各トラックをミックスした音声のレベルを調節します。

各トラックのレベルのバランスを調整後、全体のレベルを調節したいときに変更します。

各トラックをミックスした音声をモノラルにしたいときは、スライダー下の設定をMONOに変更してください。

ミキサー画面


RIGHTWARDS ARROW


MASTER LEVEL設定をタップする。

フェーダーを左右にスライドさせてレベルを調節する。

録音する

本機のREC[]ボタンを押して録音を開始する。


メモ

録音待機機能が有効のときは、REC[]ボタンを押すと、録音待機状態になり入力信号のモニターをします。もう一度、REC[]ボタンを押すと録音を開始します。

HOME[BLACK SQUARE]ボタンを押して録音を終了する。


その他の録音操作は、「第7章 録音設定」を参照してください。

SOUND PADの設定をする

SOUND PADボタンを押したときに再生する音声と再生方法の設定をします。

設定するボタンを選択する

ミキサー画面


RIGHTWARDS ARROW


右端のパッド設定をタップする。

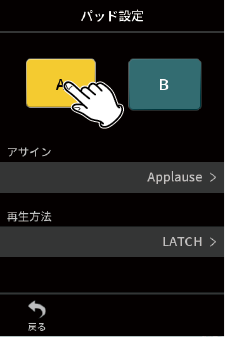

設定するSOUND PADボタンをタップする。

再生する音声を設定する


RIGHTWARDS ARROW


ASSIGNをタップする。

希望する設定をタップする。

Applause

拍手・歓声が鳴ります。黄色のPADにデフォルトで割り当てられています。

Brass

ラッパのグリッサンド音が鳴ります。青色のPADにデフォルトで割り当てられています。

Thinking

ウッドベースの短いフレーズが鳴ります。

Heartbeat

心臓の鼓動音が鳴ります。

Ding dong

チャイム音が2度鳴ります。

Wrong Answer

ブザー音が2度鳴ります。

SD CARD

本機でフォーマットしたmicroSDカードにはパッド音源用の「SOUNDPAD」フォルダーが存在します。(「9-2 ファイル・プロジェクト構造について」)

このフォルダーに格納した音源ファイルをパッドに割り当てることができます。


RIGHTWARDS ARROW

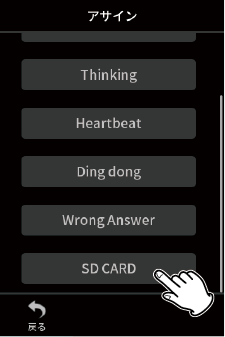

SD CARDをタップする。

希望するファイルをタップする。

メモ

再生方法を設定する


RIGHTWARDS ARROW

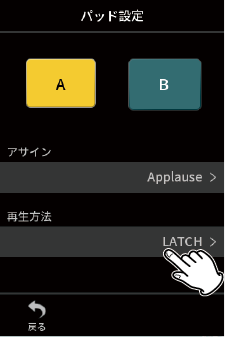

再生方法をタップする。

希望する設定をタップする。

LATCH

押すと先頭から再生を開始します。もう一度押すと停止します。さらに押すと先頭から再生を開始します。(初期値)

PAUSE

押すと先頭から再生を開始します。

もう一度押すと一時停止、さらに押すと続きから再生します。

REPLAY

押すたびに先頭から再生します。

ONE SHOT

押すと先頭から再生します。

再生中にもう一度押しても停止しません。

強制停止させるには長押しします。

REPEAT

押すと先頭から再生(リピート再生)を開始します。

もう一度押すと停止します。

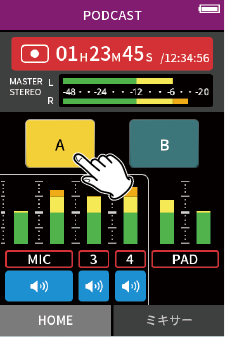

録音中に効果音を鳴らす


サウンドパッドをタップすると設定した再生方法に従って、音源が再生されます。

マスターおよび、PADのトラックの録音ファイルには再生したタイミングで音声が記録されます。

メモ

本体にSDカードを挿入しないと、サウンドパッドは再生できません。

マイクミュート

ミュートボタンを押してミュートのオン、オフを切り換えます。


ミュートオフ


ミュートオン


再生する

BLACK RIGHT-POINTING TRIANGLE/pauseボタンを押すと最後に録音したトラックファイルを再生します。


その他の再生操作は「第8章 再生」を参照してください。

メモ

  1. 第7章 録音設定
  1. 7-1 各入力のモニターをする (ソロモニター機能)

MANUALアプリでは、入力画面でモニターしたいトラックのメーターをタップすることでソロモニターができます。

MANUALアプリの
入力画面


RIGHTWARDS ARROW


入力画面で、モニターしたいトラックのメーターをタップする。

メーターの周りが青く囲まれ、選択したトラックの音声のみがモニター出力されます。

  1. 7-2 録音ファイルのフォーマットを変更する

一般設定画面 > 録音設定ページ > 録音形式項目で設定します。

録音形式

ファイルフォーマットを選択してください。

注意

MP3ファイルフォーマットの場合、以下の制限があります。

サンプリング周波数

サンプリング周波数を選択してください。

量子化ビット数

量子化ビット数を選択してください。

32bit-float

本機は、32bit-float録音に対応しています。32bit-floatで録音したファイルは、収録後のデータ編集において下記の特長があります。

  • 小さな音を、元の音質を保ったまま音量を上げることが可能です。
  • 聴感上クリップしている音も、音量を下げることで、クリップのない音に復元可能です。

注意

アナログでクリップした際は、音量を下げた場合でもクリップしてしまいます。

注意

PODCASTは、「サンプリング周波数:48kHz 、 量子化ビット数:24bit」のみ選択可能です。

  1. 7-3 モノラル録音をする

ミキサー画面のMASTERレベル設定で設定を切り換えます。

MANUALアプリミキサー画面の例


RIGHTWARDS ARROW


MASTER LEVEL設定をタップする。

STEREO/MONOスイッチをタップして設定する。

  1. 7-4 録音中に一時停止する (レックポーズ機能)

「録音待機機能」を参照してください。

  1. 7-5 録音を自動的に始める (オートレック機能)

一般設定画面 > 録音設定ページ > 自動録音項目で設定します。

録音を自動で開始させる機能です。

録音レベルが設定したレベルを上回ると録音を開始します。また、録音レベルが設定したレベルを下回ったとき、一時停止するか、ファイルインクリメントするかを設定できます。

自動録音

オンにすると以下の設定で録音を行います。

スタートレベル

録音を開始する録音レベルを設定します。

オフを選択したときはREC[]ボタンを押して録音を開始します。

終了レベル

録音を終了する録音レベルを設定します。

オフを選択したときはHOME[BLACK SQUARE]ボタンを押して録音を終了します。

終了ディレイ

録音レベルが終了レベルを下回ってから録音を終了するまでの時間を設定します。

時間が経過する前に録音レベルが終了レベルを上回った場合は

録音を継続します。

終了モード

オートレックが始まった後、録音レベルが終了レベルを下回り、 再び開始レベルを超えたとき次のように動作します。

同じファイル:同じファイルで録音を継続

新しいファイル:次のファイルで録音を開始

  1. 7-6 同時に2つの設定で録音する (デュアルレック機能)

一般設定画面 > 録音設定ページ > デュアルフォーマット項目で設定します。

録音時に異なるフォーマットで録音を行います。

MP3

FLOAT

通常の録音に加え、選択したフォーマットでも録音を行います。

メモ

  1. 7-7 録音開始の少し前から録音する (プリレック機能)

一般設定画面 > 録音設定ページ > プリ録音項目で設定します。

オンにすると録音待機中に入力される信号を最大2秒間録音しておき、録音開始時に最大2秒前からの信号を録音します。

  1. 7-8 入力レベルを自動で調整する (オートレベル機能)

各アプリの入力 設定画面 > オートゲイン項目で設定します。

入力音量にあわせて入力レベルを自動的に上下させます。音量が上下しても問題ない会議録音などに最適です。

  1. 7-9 録音ファイルの名前について

「9-1 ファイル名について」を参照してください。

  1. 7-10 録音フォルダーを指定する

「第9章 ファイル操作」を参照してください。

  1. 7-11 録音を続けたままファイルを切り換える (ファイルインクリメント機能)

ファイル番号を自動または手動で切り換えることができます。

メモ

自動

一般設定画面 > 録音設定ページ >自動ファイル分割項目で設定します。

録音中に設定した時間が経過したときに自動的に現在のファイルへの録音を終了し、新しいファイルに録音を継続することができます。

手動

手動で切り換える場合は、録音中に本体のBLACK RIGHT-POINTING TRIANGLE/pauseボタンを押します。

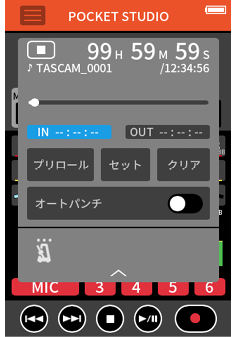

  1. 7-12 オーバーダブ / パンチI/O(MANUALアプリのみ)

再生トラックの音声を聞きながら別のトラックに追加録音する(オーバーダブ)ことや、録音済みプロジェクトのトラックの一部分を上書きする(パンチI/O)ことが可能です。

オーバーダブを実行する

  1. 1. MANUALアプリを起動して、オーバーダブを行うプロジェクトをカレントプロジェクトにする。

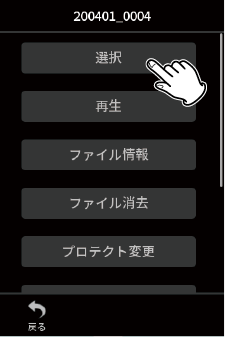

カレントプロジェクトの選択方法は、「選択」を参照してください。

  1. 2. ショートカットメニューボタンをタップし、「オーバーダブ / パンチI/O」
    を選択して、オーバーダブ / パンチI/O モードに切り換える。


RIGHTWARDS ARROW


  1. 3. 入力画面を開き、録音したいトラックを録音対象(赤)に切り換える。


  1. 4. RECボタン[]を押して現在位置から録音を開始する。
  1. 5. オーバーダブ終了地点でHOME[BLACK SQUARE]ボタンを押して録音を終了する。

この時、本機は停止状態になります。

  1. 6. ショートカットメニューをタップし、「モード終了」を選択して、オーバーダブ / パンチI/Oモードを終了する。


メモ

パンチI/Oを実行する

  1. 1. MANUALアプリを起動して、パンチI/Oを行うプロジェクトをカレントプロジェクトにする。

カレントファイルの選択方法は、「選択」を参照してください。

  1. 2. ショートカットメニューボタンをタップし、「オーバーダブ / パンチI/O」
    を選択して、オーバーダブ / パンチI/Oモードに切り換える。


RIGHTWARDS ARROW


  1. 3. プロジェクトを再生し、あらかじめ上書きするタイミングを決める。

上書きする音声が元のトラック音声とうまくつながるようなポイントを選びます。


  1. 4. 入力画面を開き、上書きしたいトラックを録音対象(赤)に切り換える。


  1. 5. 上書きするタイミングでREC[]ボタンを押す。

録音対象(赤)にしたトラックの上書き録音が開始されます(パンチイン)。

録音中は上書き対象の録音トラック(赤)の入力音声と、再生トラック(緑)の音声を同時にモニターできます。

  1. 6. 上書き部分の終わりに来たらHOME[BLACK SQUARE]ボタンを押して録音を終了する。(パンチアウト)。

この時、本機は停止状態になります。

  1. 7. ショートカットメニューをタップし、「モード終了」を選択して、パンチI/Oモードを終了する。

メモ

オーバーダブ / パンチI/O操作を取り消す(取り消し)

最後に行ったオーバーダブ / パンチI/O操作を取り消すことが可能です。(取り消し)

  1. 1. オーバーダブ / パンチI/Oモードでショートカットメニューをタップし、「取り消し」を選択する。


取り消しを実行するかを確認するメッセージがポップアップ表示されます。

  1. 2. はいを選択する。

最後のオーバーダブ / パンチI/O操作を行う前の状態に戻ります。

取り消し操作を取り消す(やり直し)

  1. 1. 取り消し操作を行った後、ショートカットメニューをタップし、「やり直し」を選択する。


やり直しを実行するかを確認するメッセージがポップアップ表示されます。

  1. 2. はいを選択する。

最後のオーバーダブ / パンチI/O操作が再び有効になって本機が最新の状態に戻ります。

メモ

  1. 7-13 録音時間

ファイルフォーマット(録音時の設定)

カード容量

32GB

(microSDHC)

128GB

(microSDXC)

MP3 320kbps(ステレオ)

44.1kHz

222時間13分

888時間53分

WAV 16ビット(ステレオ)

50時間23分

201時間33分

WAV 24ビット(ステレオ)

96kHz

15時間25分

61時間43分

WAV 24ビット(ステレオ)

192kHz

7時間42分

30時間51分

WAV 32ビット float
(ステレオ)

192kHz

5時間47分

23時間8分

メモ

録音中に録音ファイル容量が4GBを超えると、録音は継続されますが、自動で次のファイルに録音されます(ファイルインクリメント)。ファイル名については「9-1 ファイル名について」をご覧ください。

  1. 第8章 再生
  1. 8-1 再生画面を開く

録音アプリ画面表示中にBLACK RIGHT-POINTING TRIANGLE/pauseボタンを押すと最後に録音したファイルを再生します。

録音アプリ画面表示中

MANUALアプリ表示例


RIGHTWARDS ARROW


BLACK RIGHT-POINTING TRIANGLE/pauseボタンを押す。

最後に録音したファイルを再生。

画面の説明

プロジェクトステータスバー


再生/一時停止

停止中/一時停止中にBLACK RIGHT-POINTING TRIANGLE/pauseボタンを押すと、再生を始めます。


停止する

再生中にHOME[BLACK SQUARE]ボタンを押すと、再生を停止します。


再生位置を移動する

再生スライダーを希望する再生位置にスライドします。


再生するファイルの選択

ボタンまたはボタンを押して、再生したいファイルを選択します。

再生の途中でボタンを押すとファイルの先頭へ戻り、ファイルの先頭でボタンを押すと、1つ前のファイルの先頭にスキップします。

ファイルの先頭、または途中でボタンを押すと、次のファイルへスキップします。

早戻し/早送りする

ボタンまたはボタンを押している間早戻しまたは早送りします。

各トラックのミックスバランスの調整

MANUALアプリとPODCASTアプリで操作できます。

ミキサー画面に移動し、任意のトラックのフェーダーをスライドさせて、ミックスバランスを調整してください。



各プロジェクトは、録音した際のミックスバランスで再生されます。

再生時に変更したミックスバランスは保存されません。

録音済みのプロジェクトのミックスバランスを変更したい際は、ミックスダウンを実行してください。(「13-3 ミックスダウン機能」)

注意

操作中にmicroSDカードを本体から引き抜くと、ミックスバランスが正しく保存されません。

  1. 第9章 ファイル操作

録音したデータは、microSDカードのSOUNDフォルダーに保存されます。

録音データにはトラックファイルとマスターファイルの2種類があり、録音アプリによって保存するファイルが異なります。詳細は、「録音アプリの出力ファイル」を参照してください。

本機で録音、再生できるファイルは、wav (BWF含む)とmp3です。

  1. 9-1 ファイル名について

本機で録音したファイルは、以下の規則で名前付けされます。


ユーザー指定文字列

タイプ設定が日付のとき

YYMMDD(Y:年、M:月、D:日)

年は下2桁、月と日は2桁で挿入されます。

タイプ設定がワードのとき

任意の文字列(6から9文字)を指定可能です。

初期値は「TASCAM」です。

使用可能文字は以下の通りです。

アルファベット大文字、アルファベット小文字、数字 0~9

記号 ! # $ % & ' ( ) + , - . ; = @ [ ] ^ _ ` { } ~ (スペース)

ファイル番号

記録した順番を示します。

初期値は「0001」です。

デュアルファイルの場合

デュアルフォーマット

FLOAT:ファイル番号+F

MP3:ファイル番号+M

ミックスダウンされたファイルの場合

ファイル番号+MIX+回数

ファイル分割の場合

ファイル番号+_A、+_B

マークによるファイル分割の場合

ファイル番号+_回数 (_01、_02、_03...)

トラック番号

どのトラックを記録しているか示します。トラックファイルにのみ付加されます。

ステレオリンク:オフのとき

トラック番号 1、2、3、4、5、6

ステレオリンク:オンのとき

リンクしているトラック番号 1-2、3-4、5-6

マスターファイルのとき

2ch アプリ:なし

マニュアル/PODCAST アプリ:_MIX

プロジェクト名

ユーザー指定文字列とファイル番号をアンダースコア (「 _ 」) で繋げたものです。

録音するたびにファイル番号が繰り上がるため、プロジェクトも録音するたびに変わります。プロジェクトについては「9-4 プロジェクトについて」を参照して下さい。

ファイル名の例

以下の状態のとき、各設定ごとにどのようなファイル名が付くかを示しています。

ユーザー指定文字列:TYPE WORD (TASCAM)

ファイル番号:0001

2ch録音アプリ (ASMR、MUSIC、VOICE、FIELD)の場合

設定

ファイル名

ファイルの種類

録音1回目

TASCAM_0001.WAV

マスターファイル

録音2回目

TASCAM_0002.WAV

マスターファイル

MANUAL、PODCASTアプリの場合

設定

ファイル名

ファイルの種類

1、2、3、4トラック モノラル設定

TASCAM_0001_1.WAV

トラックファイル

TASCAM_0001_2.WAV

トラックファイル

TASCAM_0001_3.WAV

トラックファイル

TASCAM_0001_4.WAV

トラックファイル

TASCAM_0001_MIX.WAV
(マスターファイルが必ず作成される)

マスターファイル

1と2、3と4トラック ステレオリンク設定

TASCAM_0001_1-2.WAV

トラックファイル

TASCAM_0001_3-4.WAV

トラックファイル

TASCAM_0001_MIX.WAV
(マスターファイルが必ず作成される)

マスターファイル

1と2トラック モノラル設定

3、4トラック ステレオリンク設定

TASCAM_0001_1.WAV

トラックファイル

TASCAM_0001_2.WAV

トラックファイル

TASCAM_0001_3-4.WAV

トラックファイル

TASCAM_0001_MIX.WAV
(マスターファイルが必ず作成される)

マスターファイル

デュアルファイル
(別プロジェクト扱いとなる)

デュアルフォーマット
(FLOAT)

TASCAM_0001_1.WAV

TASCAM_0001F_1.WAV

デュアルフォーマット
(MP3)

TASCAM_0001_1.WAV

TASCAM_0001M_1.MP3

ファイル分割

TASCAM_0003_1-2.WAV

DOWNWARDS ARROW

TASCAM_0003_A_1-2.WAV
(別プロジェクト扱いとなる)

手動分割ファイル

TASCAM_0003_B_1-2.WAV
(別プロジェクト扱いとなる)

手動分割ファイル

マークによるファイル分割

TASCAM_0003_1-2.WAV

DOWNWARDS ARROW

TASCAM_0003_01_1-2.WAV
(別プロジェクト扱いとなる)

マーク分割ファイル

TASCAM_0003_02_1-2.WAV
(別プロジェクト扱いとなる)

マーク分割ファイル

MANUALの場合

設定

ファイル名

ファイルの種類

録音設定ファイル

TASCAM_0002_1.WAV

トラックファイル

TASCAM_0002_2.WAV

トラックファイル

TASCAM_0002_3.WAV

トラックファイル

TASCAM_0002_4.WAV

トラックファイル

上記4ファイルをミックスダウンしたとき

DOWNWARDS ARROW

TASCAM_0002MIX.WAV
(別プロジェクトとして作成される)

ミックスダウンファイル

TASCAM_0002MIX2.WAV
(1回目と違う別プロジェクトとして作成される)

ミックスダウンファイル

ファイル名の付け方を変更する

一般設定画面 > システムページ > ファイル名設定項目で設定します。


表示例

現在の設定を確認できます。

タイプ

ファイル名の先頭文字列を設定します。

日付

日時をファイル名に付けます。

YYMMDD(Y:年、M:月、D:日)

年は下2桁、月と日は2桁で挿入されます。

ワード

ワードで設定した任意の文字列 (6文字以上9文字以内) をファイル名に付けます。

初期値はTASCAMです。

ワード

ファイル名を入力します。

文字入力については、「文字入力」を参照してください。

メモ

日付を選択した場合、本体内時計の日時を基にファイル名が付けられます。あらかじめ時計を合わせておくと、録音日時を正確に記録できます。

ファイル番号をリセットする

一般設定画面 > システムページ > ファイル名設定項目で設定します。

ファイル番号リセット 設定

オフ(初期値)

ファイル番号をリセットしない。

オン

フォーマット時/新規フォルダー作成/フォルダー内全ファイル消去時に自動的ファイル番号をリセットする。

実行

次回のファイル作成時よりファイル番号をリセットする。


RIGHTWARDS ARROW


実行をタップする。

はいをタップする。

  1. 9-2 ファイル・プロジェクト構造について

フォルダー

microSDカードを本機でフォーマットするとSOUND、UTILITY、SOUNDPADフォルダーが作成されます。

録音したデータは、SOUNDフォルダーに保存されます。

SOUNDフォルダー内にフォルダーを作ることができます。必要に応じて作成してください。(「フォルダーの作成 (新規作成)」)

録音データ

録音したデータは、カレントフォルダーに保存されます。

microSDカードフォーマット後は、SOUNDフォルダーがカレントフォルダーになります。

カレントフォルダーを変更するには、ファイルブラウズ画面でフォルダーを選択し、OPENをタップします。(「9-8 録音ファイルの保存先を指定する」)

  1. 9-3 フォルダツリーの例

本機で使用するmicroSDカード内のフォルダツリーの例を図示します。

¥ (ルートフォルダー)

SOUND

FOLDER_0000

FOLDER_0001

TASCAM_0001_1.WAV

・・・

・・・

・・・

TASCAM_0002_1.WAV

・・・

・・・

・・・

FOLDER_0002

・・・

・・・

・・・

TASCAM_0003_1.WAV

・・・

・・・

・・・

FOLDER_0003

・・・

・・・

・・・

SOUNDPAD

UTILITY

ファームウェアアップデートファイル

  1. 9-4 プロジェクトについて

1回の録音時に作成されるトラックファイルとマスターファイルをまとめてプロジェクトと呼びます。

ユーザ指定文字列からファイル番号までが同じファイルが同一プロジェクトのファイルになります。プロジェクト名については、「9-1 ファイル名について」を参照してください。プロジェクト名の付け方は、ファイル名の付け方を変えると同時に変わります。(「ファイル名の付け方を変更する」)

プロジェクト名

同一プロジェクトのファイル

ファイルの種類

TASCAM_0001

TASCAM_0001_1.WAV

トラックファイル

TASCAM_0001_2.WAV

トラックファイル

TASCAM_0001_3.WAV

トラックファイル

TASCAM_0001_4.WAV

トラックファイル

TASCAM_0001_MIX.WAV

マスターファイル

TASCAM_0002

TASCAM_0002.WAV

マスターファイル

  1. 9-5 ファイルブラウズ画面の使い方

アプリ画面からSHORTCUT MENUボタンをタップしてブラウザ画面を表示します。

HOME画面

ブラウザ画面


RIGHTWARDS ARROW


RIGHTWARDS ARROW


RIGHTWARDS ARROW


SHORTCUT MENUボタンをタップし、ブラウザアイコンをタップする。

目的のファイルをタップする。

目的のメニューをタップする。

  1. 9-6 フォルダーの操作

画面の説明


アイコン

本機で録音したファイルには録音したアプリのアイコンが表示されます。フォルダーの場合は、ICON_folder.pngを表示します。

フォルダー/ファイル名

タップするとフォルダーメニュー/ ファイルメニューが表示されます。

簡易再生コントロール

BLACK RIGHT-POINTING TRIANGLEをタップすると再生、再生中にBLACK SQUAREをタップすると停止します。

基本操作

ブラウザ画面

フォルダーメニュー画面


RIGHTWARDS ARROW


目的のフォルダーをタップする。

目的の操作をタップする。


上の階層へをタップすると、ひとつ上のフォルダーに戻る。

オープン

フォルダーの内部を表示します。

名前編集

名前編集画面でフォルダー名を編集します。

全ファイル消去

フォルダー内の全てのプロジェクト、ファイルを消去します。ただし、フォルダーは削除しません。

フォルダー消去

フォルダー内のファイルとフォルダーを消去します。

フォルダーの作成 (新規作成)

ブラウザ画面


RIGHTWARDS ARROW


新規作成アイコンをタップする。

OKをタップすると、表示されている名前でフォルダーが作成されます。

フォルダーの名前変更 (名前編集)

ブラウザ画面で目的のフォルダーをタップして、以下の操作をします。

フォルダーメニュー画面


RIGHTWARDS ARROW


名前編集をタップする。

フォルダー名を入力しOKをタップする。

フォルダー内のファイル全削除 (全ファイル消去)

  1. 1. ブラウザ画面で目的のフォルダーをタップする。
  2. 2. 全ファイル消去をタップする。

メモ

選択したフォルダーは削除されません。

フォルダーの削除 (フォルダー消去)

  1. 1. ブラウザ画面で目的のフォルダーをタップする。
  2. 2. フォルダー消去をタップする。

メモ

フォルダー内にファイルが残っていると、フォルダー削除はできません。フォルダー内のファイル全削除をしてからフォルダーを削除してください。

  1. 9-7 ファイル・プロジェクトの操作

基本操作

ブラウザ画面

ファイルメニュー画面


RIGHTWARDS ARROW


目的のファイルをタップする。

タップすると操作メニューが表示されるので、目的の操作をタップする。

選択

選択したファイルをカレントプロジェクトにします。

再生

選択したプロジェクトのマスターファイルを再生します。

ファイル情報

プロジェクト内のファイル情報を表示します。

ファイル消去

プロジェクトを削除します。

トラック消去

プロジェクト内のトラックファイルを選択して削除します。

プロテクト変更

プロジェクト内のファイル保護を設定、解除します。

名前編集

プロジェクト名を変更します。

マーク

マーク一覧を表示します。

ファイル分割

ファイルを分割します。

ノーマライズ

ノーマライズをします。

選択

選択したファイルがカレントプロジェクトになり、録音したアプリのHOME画面が表示されます。

本体のBLACK RIGHT-POINTING TRIANGLE/pauseボタンを押すとカレントプロジェクトのトラックファイルを再生します。

メモ

本機で作成していないファイルを選択すると、MANUALアプリで再生されます。

カレントプロジェクト

プロジェクトステータスバーに表示されているファイル名がカレントプロジェクトです。録音や再生をするとカレントプロジェクトが切り換わります。

マスターファイルを再生する (再生)


  1. 1. ブラウザ画面で再生するファイル名をタップする。
  2. 2. 再生をタップする。

再生画面が表示されます。

  1. 3. 本体のBLACK RIGHT-POINTING TRIANGLE/pauseボタンを押す。

メモ


MANUALアプリとPODCASTアプリで録音した各トラックのミックスバランスを調整しながら再生するには、再生したいプロジェクトをカレントプロジェクトに設定した後(前項参照)、MANUALアプリかPODCASTアプリのミキサー画面で、本体のBLACK RIGHT-POINTING TRIANGLE/pauseボタンを押して下さい。(「各トラックのミックスバランスの調整」)

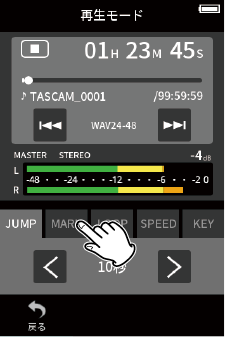

10秒前/10秒後にジャンプする

再生コントロールのJUMPをタップし、LESS-THAN SIGNGREATER-THAN SIGNボタンをタップするとジャンプします。

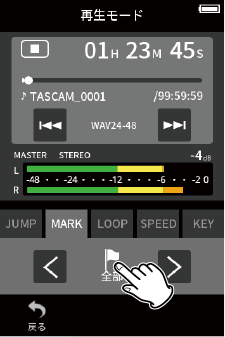

マークをつけた箇所にジャンプする

  1. 1. 再生モードタブのMARKをタップする。


  1. 2. LESS-THAN SIGNまたはGREATER-THAN SIGNをタップしてジャンプする。

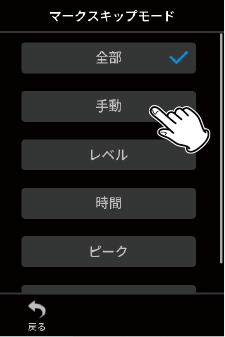

旗のアイコンをタップすると、マークスキップの際にどのマークへスキップするか選択できます。


RIGHTWARDS ARROW


全部

全てのマークに移動

手動

手動で付けたマークに移動

レベル

オートマーク機能の「レベル」で付けたマークに移動

時間

オートマーク機能の「時間」で付けたマークに移動

ピーク

PEAKインジケーター点灯時に付けたマークに移動

BOF

録音中にmicroSDカードへの書き込みエラーが発生した際に付加されたマークへ移動

メモ

マークの一覧表示、一括削除は、「第8章 再生」を参照してください。

ループ再生する

1つのファイル内の2点間を繰り返し再生(ループ再生)することができます。

  1. 1. 再生モードタブのLOOPをタップする。
  2. 2. 再生中または一時停止中にINボタンをタップして再生開始位置を設定する。

再生バーに再生開始位置(IN)が表示されます。

  1. 3. 再生中または一時停止中にOUTボタンをタップして再生終了位置を設定する。

再生バーに再生終了位置(OUT)が表示されます。

再生開始位置から再生が始まります。

メモ

HOME画面に戻ると、再生開始位置 (IN) と再生終了位置 (OUT) が解除されます。

ループ再生を解除する

画面下部にあるループ解除ボタンをタップすると再生開始位置、再生終了位置設定が解除されます。

再生速度を変える (VSA再生)

  1. 1. 再生モードタブのSPEEDをタップする。
  2. 2. DOWNボタンまたはUPボタンをタップして希望する再生速度に調節する。

再生する音程を変える (キーチェンジ機能)

  1. 1. 再生モードタブのキーをタップする。
  2. 2. 16273.png または 16276.png をタップして音程を調節する。

メモ

96kHz/192kHzの再生ファイルはVSA再生とキーチェンジ機能の対象外です。

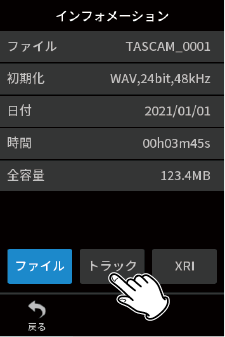

ファイル情報 (インフォメーション)

  1. 1. ブラウザ画面で表示するファイル名をタップする。
  2. 2. ファイル情報をタップする。

選択したファイルの情報が表示されます。

プロジェクト情報

トラック情報


RIGHTWARDS ARROW


トラックをタップする。

ファイル

プロジェクト名、録音形式、録音日時、再生時間、ファイルサイズを表示します。

トラック

プロジェクト内の全てのトラックファイルを表示します。トラックファイルが無い場合や、本機で録音したプロジェクトではない場合、マスターファイルのみ表示されます。

ファイル、プロジェクトを削除する (ファイル消去)

  1. 1. ブラウザ画面で削除するプロジェクト名をタップする。
  2. 2. ファイル消去をタップする。

メモ

プロテクト(読み取り専用)がかかっているファイルは削除されません。

プロジェクト内のトラックを削除する (トラック消去)

  1. 1. ブラウザ画面で削除したいプロジェクト名をタップする。
  2. 2. トラック消去をタップする。
  3. 3. 削除したいトラックファイルをタップする。


メモ

プロテクト設定、解除 (プロテクト変更)

プロジェクトのプロテクトを設定、解除することができます。

  1. 1. ブラウザ画面でプロテクトを設定、解除するファイル名をタップする。
  2. 2. プロテクト変更をタップする。

プロテクトが設定、解除されます。

メモ

プロテクトされているファイルのアイコンの右下には鍵マーク(ICON_LOCK.png)が表示されます。

名前変更 (名前編集)

プロジェクト名を変更します。

  1. 1. ブラウザ画面で名前を変更するプロジェクト名をタップする。
  2. 2. 名前編集をタップする。
  3. 3. 新しいプロジェクト名を入力してOKをタップする。

マーク一覧を見る (マーク)

  1. 1. ブラウザ画面で表示するファイル名をタップする。
  2. 2. マークをタップする。

マーク一覧が表示されます。


マークの種類については「第10章 マーク機能」を参照してください。

マークの削除

ゴミ箱アイコンをタップするとマークがすべて削除されます。

メモ

任意のマークを消す場合は、「10-3 マークを消去する」を参照してください。

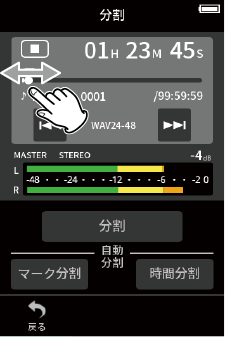

ファイルを分割する (ファイル分割)

  1. 1. ブラウザ画面で分割するプロジェクト名をタップする。
  2. 2. ファイル分割をタップする。
  3. 3. 分割する位置まで再生バーのポインタを移動させる。

再生、早送り/早戻しまたは再生バーをスライドさせるなどして再生ポインタを移動させます。


  1. 4. 分割をタップする。

メモ

ノーマライズする(ノーマライズ)

録音されたファイルの最大音量を調べ、それが最大レベルになるように記録データの音量を上げます。

  1. 1. ブラウザ画面でノーマライズするファイル名をタップする。
  2. 2. ノーマライズをタップする。

メモ

  1. 9-8 録音ファイルの保存先を指定する

録音データは、カレントフォルダーに保存されます。

以下の手順で選択したフォルダーがカレントフォルダーになります。

ブラウザ画面

フォルダーメニュー画面


RIGHTWARDS ARROW


カレントにするフォルダーをタップする。

オープンをタップする。

メモ

カレントファイルを選択すると、カレントファイルのフォルダーがカレントフォルダーになります。

  1. 第10章 マーク機能
  1. 10-1 マークの種類

マークの種類とそのマークが付けられる条件は、次の通りです。

手動

手動で付けたマーク

レベル

入力信号が指定したレベルを超えたとき

時間

設定した録音時間を経過したとき

ピーク

入力信号がピークレベルを超えたとき

BOF

録音中にmicroSDカードへの書き込みエラーが発生したとき

  1. 10-2 マークをつける

手動でマークをつける

録音、録音待機中*、再⽣、再⽣⼀時停⽌中にMARKボタンを押すと、任意の位置にマークを付けることができます。

マークを付けるとディスプレーの下部にマークの情報がポップアップ表示されます。

*録⾳待機は録⾳設定ページでオン設定が必要です。「録音待機機能」を参照してください。

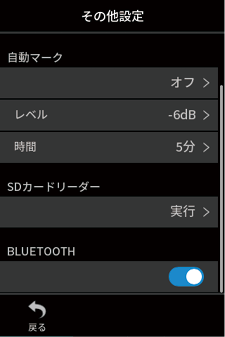

自動でマークをつける(自動マーク)

一般設定画面 > その他設定ページ > 自動マーク項目で設定します。

オフ

自動でマークを付けません。

レベル

入力信号のレベルが設定したレベルを超えると、自動でマークを付けます。

時間

録音中に設定した時間が経過すると、自動でマークを付けます。

ピークレベル時にマークをつける(ピークマーク)

一般設定画面 > その他設定ページ > ピークマーク項目で設定します。

オンにすると録音時に入力信号がピークレベルを超えたときに自動でマークを付けます。録音終了後にピークレベルを超えた部分を探すために利用できます。

  1. 10-3 マークを消去する

マークは、マーク位置に停止中/一時停止中にMARKボタンを押すと消去することができます。マークを削除するとディスプレイの下部に削除したマークの情報がポップアップ表示されます。

マークの一括削除

「マークの削除」を参照してください。

  1. 10-4 設定したマークへジャンプする(マークスキップ)

「マークをつけた箇所にジャンプする」を参照してください。

メモ

異なるファイルのマークへの移動はできません。

  1. 10-5 全てのマークでファイルを分割する

「ファイルを分割する (ファイル分割)」を参照してください。

  1. 10-6 マークのリスト表示

「マーク一覧を見る (マーク)」を参照してください。

  1. 第11章 カメラ機能
  1. 11-1 カメラ用に出力を設定する

一般設定画面 > カメラ設定ページ > 出力項目で設定します。

LINE OUT端子をカメラと接続する場合、LINE OUT端子の出力を−20〜−30dBの範囲でアッテネートすることができます。これにより、カメラに対して適切なレベルで音声を入力することができます。

出力項目をカメラに設定するとLINE OUT端子の出力が−20dBアッテネートされます。

−20〜−30dBの範囲で調節するには、レベルスライダーを左右にスライドさせて調節します。


  1. 11-2 オートスレートトーン機能を使う(オートトーン)

一般設定画面 > カメラ設定ページ > オートトーン項目で設定します。

オートトーン機能は、録音開始時や録音終了時に自動的にトーン信号を挿入する機能です。

左サイドパネルのLINE OUT端子をカメラの音声入力端子に接続すると、同じトーン信号がお互いのファイルに記録されるので、動画編集ソフトで位置合わせの際に目安にすることができます。

オートトーン機能を設定する

トーン信号を挿入する位置を設定します。

オフ

トーン信号を挿入しません。

録音開始時

録音開始時のみ挿入します。

開始+終了

録音開始時と終了時の両方に挿入します。

トーンの音量調節機能

トーン音量を設定します。

初期値は−12dBです。

  1. 第12章 USB接続
  1. 12-1 パソコンと接続する

「4-8 パソコンやスマートフォンと接続する」を参照してください。

  1. 12-2 iOSデバイスと接続する

iOSデバイスとの接続には、Lightning-USBカメラアダプタとUSBケーブル(Type-A - Type-C)が必要です。

本機とiOSデバイスを接続する場合は、一般設定画面 > 電源/画面設定ページ > 電源選択項目で電池駆動に設定します。(→ 「電源の選択」)

メモ

本機と接続時、本機からiOSデバイスへの電源供給は行われません。

  1. 12-3 パソコンからmicroSDカードにアクセスする

一般設定画面 > その他設定ページ > SDカードリーダー項目を選択します。

本機の画面が切り換わり、パソコンで本機が認識されると、本機に挿入しているmicroSDカードにアクセスできます。


パソコンとファイルをやり取りする

パソコン上の「X8」ドライブをクリックすると、「SOUND」フォルダー、「SOUND PAD」フォルダーと「UTILITY」フォルダーが表示されます。

パソコンからファイルを取り込むには、パソコンの任意の音声ファイルを「SOUND」フォルダーにドラッグ&ドロップします。逆に、microSDカードからパソコンにファイルを取り込むには、「SOUND」フォルダー内の音声ファイルをパソコンの任意のフォルダーにドラッグ&ドロップします。

ヒント

メモ

本機のmicroSDカードを抜いたり「接続解除」ボタンをタップする前に、パソコン側で指定された手順に従ってメディアを取り外して下さい。

  1. 12-4 ASIOドライバを使用する

Windowsの場合は、Portacapture X8用 ASIOドライバーを使用することができます。詳細は、TASCAMのウェブサイト(https://tascam.jp/jp/)の本機の製品ページをご参照ください。

メモ

Macの場合は、OS標準ドライバーを使用するため、専用ソフトウェアをインストール必要はありません。

  1. 12-5 オーディオインターフェースとして使用する

本機にパソコンをUSBケーブルで接続することで、USBオーディオインターフェースとして使用することができます。

本機にmicroSDカードを挿入している場合

  1. 1. 本機とパソコンのサンプリング周波数設定は手動で同じ設定にしてください。

本機のサンプリング周波数を変更する方法は、「7-2 録音ファイルのフォーマットを変更する」を確認してください。

  1. 2. サンプリング周波数を変更した後に録音または録音待機状態にすることで、音声が通るようになります。

本機にmicroSDカードを挿入していない場合

パソコンのサンプリング周波数に従って、本機は動作します。

Portacapture X8 USBオーディオのチャンネルアサイン

USBチャンネル

信号

USB IN 1-2

STEREO MIX

USB IN 3-4

入力 1-2 の入力信号

USB IN 5-6

入力 3-4 の入力信号

USB IN 7-8

入力 5-6 または EXT IN の入力信号

MANUAL、PODCAST

入力オンのトラックに割り当てられている信号とSTEREO MIXがUSBへ送られます。

ASMR、MUSIC、VOICE、FIELD

トラック1-2に割り当てられた信号とSTEREO MIXがUSBへ送られます。

項目

機能

USB IN 3-8 (入力 1-6)

USB IN 1-2 (MIX)

入力設定

GAIN (オートゲイン含む)

低域カット

-

ノイズゲート

-

リミッターコンプ

-

EQ

-

位相反転

ミキサー

フェーダー (トラック1-6)

-

フェーダー (マスター)

-

PAN

-

STEREO/MONO

-

入出力設定

マイクトリム

MSデコード

-

リバーブ (トラック1-6)

-

リバーブ (マスター)

-

カメラ設定

オートトーン (本体録音動作時)

-

〇: 反映される

-: 反映されない

  1. 12-6 USBマイクとして使う

本機をパソコンとUSBケーブルを接続し、Web通話や配信などに便利なUSBマイクとして使用することができます。

MANUALアプリを使用した場合は最大で6入力を使用することが可能です。

メモ

USBオーディオインターフェースモードのとき、オートパワーセーブ機能は無効となります。

本機の入力をパソコンへの入力音声として使う場合

  1. 1. パソコンと本機をUSBケーブルで接続する。
  2. 2. パソコン側の音声入力デバイスを「PortacaptureX8」に設定する。

本機とパソコンのサンプリング周波数を同じ設定にしてください。

  1. 3. 使用したい録音アプリを立ち上げる。

MANUALもしくはPODCASTアプリの場合は、パソコンの入力として使用したい入力端子が割り当てられたトラックの入力を有効にしてください。


ASMR、MUSIC、VOICE、FIELDアプリの場合は、入力選択設定でトラック1-2に割り当てられた入力端子の信号が、自動的にパソコンへの入力として扱われ、それ以外の入力端子の信号はパソコンへ入力されません。

パソコンの出力を本機への入力音声として使う場合

  1. 1. パソコンと本機をUSBケーブルで接続する。
  2. 2. パソコン側の音声出力デバイスを「PortacaptureX8」に設定する。

本機とパソコンのサンプリング周波数の設定を同じ設定にしてください。

  1. 3. MANUALアプリまたはPODCASTアプリを起動する。
  2. 4. ショートカットメニューから「入力選択」を選択し、パソコンからの音声を割り当てるトラックに「USB」を割り当てる。

HOME画面

入力選択画面


RIGHTWARDS ARROW


SHORTCUT MENU(20244.png)ボタンをタップし、入力選択をタップする。

「USB」を割り当てるトラックをタップ。

入力選択画面

入力選択画面


RIGHTWARDS ARROW


USBをタップする。

  1. 5. USBが割り当てられたトラックの入力を有効にする。


注意

前項の「本機の入力をパソコンへの入力音声として使う場合」の手順に加えて本手順を実行したとき、DAWソフトウェアや通話/配信アプリ等の入力モニターがオンになっていると、ハウリングを起こすことがあるため、突然大きな音が出て、機器の破損や聴覚障害の原因になります。

本機の入力音をパソコンを経由して本機に入力する場合、パソコン上のソフトウェアやアプリの入力モニターはオフにしてご使用ください。

メモ

USBの音量はパソコン側で調整してください。

  1. 第13章 その他機能・アプリ
  1. 13-1 METRONOMEアプリ

本機は、メトロノームアプリを内蔵しています。

クリック音の設定やメトロノームの設定を行うことができます。


開始ボタンを押すとメトロノームが動作します。もう一度押すと動作を停止します。

テンポ

スピードを20〜250(BPM)の範囲で設定します。(初期値:120)

音量

メトロノームの音量を調節します。

設定

ビート

拍子を設定します。

1〜9 (初期値:4)

音色

クリックの音色を設定します

クリック (初期値)

スティック

ベル

メモ

ビートは4分音符固定です。

  1. 13-2 TUNERアプリ

本機のチューナーには、チューニングメーターを見ながら楽器のチューニングができるクロマチックチューナーモードと、基準音を出力するオシレーターモードがあります。

音階でチューニングする


  1. 1. 動作モードをクロマチックにする。
  2. 2. チューニング周波数を設定する。
  3. 3. チューニングに使用するトラックを選択する。
  4. 4. チューニングする楽器の音を入力する。

もっとも近い音名がメーター上部に表示されます。

合わせたい音名が表示されて、メーター中央部が点灯するように楽器をチューニングします。

チューニングが低すぎる場合は左側、高すぎる場合は右側にバーが表示されます。ズレが大きいほど、メーターの振れ幅が大きくなります。

テストトーンを鳴らしてチューニングする

3オクターブ(C3音~B5音)の範囲のチューニングトーンをLINE OUT端子から出力することができます。


  1. 1. 動作モードをオシレーターにする。
  2. 2. トーンを設定する。
  3. 3. 出力レベルを設定する。
  4. 4. TAPマークをタップしてトーン出力をオンにする。

  1. 13-3 ミックスダウン機能

MANUALアプリでは、既存のプロジェクトの各トラックファイルの音量バランスや左右の定位を再度調整し、新たなミックスを作成することが可能です。

  1. 1. MANUALアプリを起動する。


  1. 2. ミックスダウンを行うプロジェクトをカレントプロジェクトにする。

カレントファイルの選択方法は、「選択」を参照してください。

  1. 3. カレントプロジェクトを再生しながら、ミキサー画面でフェーダーやPANなど、各トラックファイルの音量バランスや左右の定位を調整します。調整方法は、「ミキサーの設定」を参照してください。


  1. 4. SHORTCUT MENUボタン ( 19898.png ) をタップし、ミックスダウンをタップしてミックスダウンを実行します。


  1. 5. 新規プロジェクトにミックスダウンしたマスターファイルが作成されます。

メモ

  1. 13-4 MSデコード機能を使う

MANUALアプリでは、MSマイクを使った録音と再生ができます。

本機とMSマイクの接続は、「MSマイクを接続する」を参照してください。

接続設定

MSマイクを接続した端子を一般設定画面 > 入出力設定ページ > MSデコード項目で設定します。

入出力設定画面

MSデコード 入力対象画面


RIGHTWARDS ARROW


MSデコードをタップする。

MSマイクを接続したトラックをタップ。

メモ

MIDとSIDEのレベル調節

  1. 1. MANUALアプリを立ち上げ、ミキサー画面を表示する。

MSデコードの対象として選択したトラックのPAN設定部分がMSデコード設定になっています。

  1. 2. MSデコード設定をタップし、スライダーを左右にスライドさせて音の広がり具合を調節します。

0でM(MID)が100%となり、数字が大きいほどS(SIDE)の割合が大きくなります。

ミキサー画面


RIGHTWARDS ARROW


入力設定をタップする。

スライダーを左右にスライドさせて音の広がり具合を調節する。

  1. 第14章 専用コントロールアプリ

本機のBluetooth機器接続端子に別売りのBluetoothアダプター(AK-BT1)を接続すると、コントロールアプリを使って、iOS/Androidデバイスから本機を操作できます。

  1. 14-1 専用コントロールアプリをインストールする
  2. 1. 端末をインターネットに接続してください。
  3. 2. Android端末の場合はGoogle Playから、iOS端末の場合はApp Storeから、「Portacapture Control」を検索し、ダウンロードおよびインストールを実施してください。
  1. 14-2 本機とBluetooth接続する
  2. 1. 本機のBluetooth接続機器端子のカバーを外し、AK-BT1を本体に差し込む。



接続状況はAK-BT1のアクセスインジケーター(青色)の点灯状況で確認できます。

点灯状況

内容

消灯

ペアリング未

点滅

ペアリング待機状態

点灯

ペアリング中

  1. 2. スマートフォン/タブレット端末のBluetooth接続を有効にする。

注意

必ずPortacapture Controlを起動してペアリングを行ってください。

メモ

操作方法は、お使いのBluetooth機器の取扱説明書をご覧ください。

  1. 3. スマートフォン/タブレット端末を操作して、Portacapture Control を起動する。



Bluetooth端末の画面

  1. 4. 本機の電源を入れていない場合、本体の電源を入れる。
  2. 5. 本機の一般設定画面 > その他設定ページ > BLUETOOTH をオンにする。


接続が完了すると、スマートフォン/タブレット端末の表示が自動で操作画面に切り換わります。

  1. 14-3 専用スマートフォンアプリで操作する


画面下部の4つのボタンはそれぞれ本機の物理ボタンに対応しており、タップすると同じ動作をします。

MARK

MARKボタンに対応

BLACK SQUARE

HOME[BLACK SQUARE]ボタンに対応

BLACK RIGHT-POINTING TRIANGLE/pause

BLACK RIGHT-POINTING TRIANGLE/pauseボタンに対応

REC[]ボタンに対応

また、下記の画面でタッチ操作を行った場合、操作しなかった機器の画面はプログレス表示状態となりタッチ操作を受け付けない状態になります。

メモ

  1. 第15章 各種設定
  1. 15-1 付属マイクのゲイン差を調節する(マイクトリム機能)

一般設定画面 > 入出力設定ページ > マイクトリム項目で設定します。

付属マイクの感度を補正します。

音源の正面で録音できなかったり左右の音量差が気になる場合や、付属マイクの位相差が気になる場合にこの機能を使い調整してください。

左マイク

選択肢:-3dB、-2dB、-1dB、0dB(初期値)、1dB、2dB、3dB

右マイク

選択肢:-3dB、-2dB、-1dB、0dB(初期値)、1dB、2dB、3dB

  1. 15-2 XRI機能について

一般設定画面 > システムページ > XRI項目で設定します。

オンにするとファイル形式が「WAV」で録音する際に、録音したときの録音設定情報をXRIデータ(eXtended Recording Information、入力ボリューム等の録音設定情報)として記録します。

メモ

MP3 ファイルとして録音するときには、XRI データは記録されません。

  1. 15-3 各種情報を表示する

一般設定画面 > システムページ > 情報項目を選択します。

カード

microSDカードの情報を表示します。

システム

ファームウェア、ハードウェアのバージョンを表示します。

  1. 15-4 日時の再設定

一般設定画面 > システムページ > 日付/時間項目を選択して行います。操作方法は、「言語と日時を設定する」を参照してください。

  1. 15-5 言語の再設定

一般設定画面 > システムページ > 言語項目を選択して行います。

ヒント

本体のHOME[BLACK SQUARE]ボタンを押しながら起動すると言語選択メニューが表示されます。

  1. 15-6 出荷時の設定に初期化する

一般設定画面 > システムページ > 設定初期化項目を選択して行います。

注意

初期化実行後は、必ず、STANDBY/ON/HOLDスイッチで電源をオフしてください。

  1. 15-7 microSDカードをフォーマットする

一般設定画面 > システムページ > カード初期化項目を選択して行います。操作方法は、「microSDカードをフォーマット(初期化)する」を参照してください。

  1. 15-8 オートパワーセーブ機能を使う

一般設定画面 > 電源/画面設定ページ > 自動電源制御で設定します。

オンにすると最後に動作あるいは操作してから30分経つと自動的に電源がオフになります。

メモ

本機能は停止状態でのみ、機能します。録音/再生中には本機能で電源がオフになることはありません。

  1. 15-9 電源の選択

一般設定画面 > 電源/画面設定ページ > 電源選択項目で設定します。

電池駆動

電池駆動。USB給電はしない。

自動判別

可能ならばUSB給電する。(初期値)

注意

電池駆動を選択する場合は、必ず本体に電池を挿入してください。

メモ

本機とiOS端末を接続する場合は、電池駆動に設定してください。

  1. 15-10 単3形電池の種類を設定する(電池タイプ)

一般設定画面 > 電源/設定画面ページ > 電池タイプ項目で設定します。

使用する電池の種類を設定します。

この設定は、電池の残量表示や正常動作に必要な最低残量の識別に使用されます。

アルカリ

アルカリ乾電池 (初期値)

Ni-MH

ニッケル水素電池

LITHIUM

リチウム乾電池

  1. 15-11 パワーセーブ(省電力)モードについて

一般設定画面 > 電源/設定画面ページ > 省電力モード項目で設定します。

省電力モード

省電力モードがオンの状態では消費電力を下げるために以下6 つの機能が制限されます。

XLR 端子にバランス接続したコンデンサーマイクは使用できません。

バックライト

ディスプレイのバックライト設定。

オフ:常時消灯

5秒〜30秒:設定時間操作しないと自動で消灯

常時点灯:常時点灯

メモ

バックライト設定は、電池駆動の場合のみ有効です。USBバスパワー駆動時は常時点灯になります。

明るさ

ディスプレイのバックライト輝度設定。

インジケーター

本機のRECインジケータとPEAKインジケータの点灯動作設定。

全点灯: REC LEDとPEAK LEDを点灯させます。

PEAK LED 消灯: PEAK LEDを消灯させます。

REC LED 消灯: REC LEDを消灯させます。

全消灯: REC LEDとPEAK LEDを消灯させます。

メモ


「いいえ」を選択した場合は、本機の省電力モードがオンとなり、一部の機能が制限されます。

「はい」を選択した場合は、本機の省電力モードがオフとなります。

本機がUSB-TypeC端子の供給電流を1.5A以上と自動判別できた場合は、供給電流確認ポップアップは表示されません。省電力モードのオン/オフや、設定は必要に応じて変更してください。

  1. 15-12 ディスプレーのコントラスト調節(コントラスト)

一般設定画面 > 電源/画面設定ページ > コントラスト項目で設定します。

スライダーを左右にスライドさせて、ディスプレーのコントラストを0から20の範囲で調節します。

  1. 15-13 MENU

一般設定

カテゴリ

メニュー項目

設定項目

参照ページ

録音設定

録音形式

WAV(Default)/MP3

7-2 録音ファイルのフォーマットを変更する

録音形式
= WAV

サンプリング周波数

44.1kHz/48kHz(Default)/96kHz/192kHz

量子化ビット数

16bit/24bit(Default)/32bit-float

録音形式
= MP3

サンプリング周波数

44.1kHz/48kHz(Default)

量子化ビット数

128kbps/192kbps/256kbps/320kbps(Default)

録音待機

オフ(Default)/オン

録音待機機能

自動録音

オフ(Default)/オン

7-5 録音を自動的に始める (オートレック機能)

- 開始レベル

オフ/-6dB/-12dB(Default)/-24dB/-48dB

- 終了レベル

オフ/-6dB/-12dB/-24dB/-48dB(Default)

- 終了ディレイ

1秒/2秒/3秒/4秒/5秒(Default)

- 終了モード

同じファイル(Default)/新しいファイル

デュアルフォーマット

オフ(Default)/MP3/FLOAT

7-6 同時に2つの設定で録音する (デュアルレック機能)

プリ録音

オフ(Default)/オン

7-7 録音開始の少し前から録音する (プリレック機能)

自動ファイル分割

オフ(Default)/5/10/15/30/60 分

7-11 録音を続けたままファイルを切り換える (ファイルインクリメント機能)

入出力設定

ファンタム電圧

+24V/+48V(Default)

5-4 ファンタム電源の電圧値の設定

マイクトリム

15-1 付属マイクのゲイン差を調節する(マイクトリム機能)

- 左マイク

-3dB/-2dB/-1dB/0dB(Default)/1dB/2dB/3dB

- 右マイク

-3dB/-2dB/-1dB/0dB(Default)/1dB/2dB/3dB

スピーカー出力

オフ(Default)/オン

4-6 内蔵スピーカーを使用する

MSデコード

オフ/トラック 1-2/トラック 3-4/トラック 5-6

13-4 MSデコード機能を使う

リバーブ

オフ(Default)/オン

5-3 入力にリバーブをかける (リバーブ)

- 種類

LARGE HALL(Default)/SMALL HALL/ROOM/STUDIO/PLATE 1/PLATE 2

- 入力対象

トラック 1-2/トラック 3-4/トラック 5-6/ミックス(Default)

- レベル

0/…/50(Default)/.../100

カメラ設定

出力

ライン(Default)/カメラ

11-1 カメラ用に出力を設定する

- レベル

-10/-9/…/0dB(Default)

オートトーン

オフ(Default)/録音開始時/開始+終了

11-2 オートスレートトーン機能を使う(オートトーン)

- レベル

-12dB/-18dB(Default)/-24dB/-30dB/-36dB

その他設定

ピークマーク

オフ(Default)/オン

ピークレベル時にマークをつける(ピークマーク)

自動マーク

オフ(Default)/レベル/時間

自動でマークをつける(自動マーク)

- レベル

-6dB、-12dB(Default)、-24dB、-48dB

- 時間

5分/10分/15分/30分/60分(Default)

SDカードリーダー

実行

12-3 パソコンからmicroSDカードにアクセスする

BLUETOOTH

オフ(Default)/リモートアプリ/ タイムコード

14-2 本機とBluetooth接続する

システム

情報

カード

15-3 各種情報を表示する

- 全ファイル数

- 全フォルダ数

- 全容量

- 使用容量

- 空き容量

システム

- F/W

- H/W

XRI

オフ/オン(Default)

15-2 XRI機能について

日時設定

日時を設定する (Default : 2021/01/01)

15-4 日時の再設定

ファイル名設定

- タイプ:日付(Default)/ワード

ファイル名の付け方を変更する

- ワード : TASCAM(Default)

- ファイル番号リセット:オフ/オン(Default)

ファイル番号をリセットする

- リセット実行

言語

ENGLISH(Default)/日本語/FRANCAIS/ESPANOL/DEUTSCH/ITALIANO/中文/58629.png/ロシア語

15-5 言語の再設定

設定初期化

実行

15-6 出荷時の設定に初期化する

カード初期化

SD初期化/SD完全初期化

15-7 microSDカードをフォーマットする

電源/画面設定

電源自動オフ

オフ/オン(Default)

15-8 オートパワーセーブ機能を使う

電源選択

電池駆動/自動判別(Default)

15-9 電源の選択

電池タイプ

アルカリ(Default)/Ni-MH/LITHIUM

15-10 単3形電池の種類を設定する(電池タイプ)

省電力モード

15-11 パワーセーブ(省電力)モードについて

- バックライト

オフ/5秒/10秒/15秒/30秒/常時点灯(Default)

- 明るさ

暗い/標準(Default)/明るい

- インジケーター

全点灯(Default)/PEAK LED消灯/REC LED消灯/全消灯

コントラスト

0/…/10(Default)/…/20

15-12 ディスプレーのコントラスト調節(コントラスト)

入力設定

カテゴリ

メニュー項目

設定項目

参照ページ

入力ゲイン

GAIN

入力ゲインを調節する (GAIN)

- MIC(1/2)

LOW(0.0dB/…/+36.0dB)/HIGH(+14.0dB/…/+50.0dB)

step:0.5dB

- MIC/ライン(3/4/5/6)

LOW(0.0dB/…/+35.0dB)/HIGH(+22.0dB/…/+57.0dB)

step:0.5dB

- EXT

0.0dB/…/+38.0dB

step:0.5dB

- USB

-

入力設定
1/2/3/4/5/6毎

ステレオリンク

オフ(Default)/オン

ステレオリンク (ステレオリンク)

入力

マイク/LINE

録音する入力ソースの設定 (入力)

ファンタム電圧

オフ(Default)/オン

ファンタム電源を使う (ファンタム電圧)

オートゲイン

オフ(Default)/オン

入力レベルを自動調節する (オートゲイン)

低域カット

オフ(Default)/40Hz/80Hz/120Hz/220Hz

ローカットフィルターの設定 (低域カット)

ノイズゲート

オフ(Default)/弱い/標準/強い

ノイズゲートの設定 (ノイズゲート)

リミッター/コンプ

オフ(Default)/リミッター/コンプ

リミッターの設定 (リミッター/コンプ)

EQ

オフ(Default)/VOICE/GUITAR/LOUD/VOCAL/マニュアルEQ

イコライザーの設定 (EQ)

位相反転

オフ(Default)/オン

入力の位相を反転させる (位相反転)

ミキサー

カテゴリ

メニュー項目

設定項目

ミキサー

MSデコード
= オフ

レベル

-inf/…/0dB(Default), step:0.5dB

PAN

L20/…/C/…/R20

MSデコード
= オン

レベル

0/…/50(Default)/…/100

WIDE

0/…/50(Default)/…/100

MIX FILE TYPE(アイコン)

STEREO(Default)/MONO

ブラウザ

カテゴリ

メニュー項目

設定項目

参照ページ

ブラウザ

新規フォルダ

名前編集

フォルダーの作成 (新規作成)

フォルダー

オープン

実行

基本操作

名前編集

実行

フォルダーの名前変更 (名前編集)

全ファイル消去

実行

フォルダー内のファイル全削除 (全ファイル消去)

フォルダー消去

実行

フォルダーの削除 (フォルダー消去)

ファイル

選択

選択したファイルがカレントプロジェクトになり、録音したアプリのHOME画面が表示される

選択

再生

実行

マスターファイルを再生する (再生)

ファイル情報

ファイル, トラック情報を表示

ファイル情報 (インフォメーション)

ファイル消去

実行

ファイル、プロジェクトを削除する (ファイル消去)

トラック消去

TRACK1-2/TRACK3-4/TRACK5-6/TRACK1/TRACK2/TRACK3/TRACK4/TRACK5/TRACK6

プロジェクト内のトラックを削除する (トラック消去)

プロテクト変更

実行

プロテクト設定、解除 (プロテクト変更)

名前編集

実行

名前変更 (名前編集)

マーク

クリア

マーク一覧を見る (マーク)

ファイル分割

ファイル分割

ファイルを分割する (ファイル分割)

自動分割 - マーク分割

自動分割 - 時間分割

ノーマライズ

実行

ノーマライズする(ノーマライズ)

入力選択

カテゴリ

メニュー項目

設定項目

参照ページ

入力選択

トラック 1-2

1-2(Default), 3-4, 5-6, USB, EXT IN

5-1 入力選択機能を使う

トラック 3-4

1-2, 3-4(Default), 5-6, USB, EXT IN

トラック 5-6

1-2, 3-4, 5-6(Default), USB, EXT IN

LAUNCHER

カテゴリ

メニュー項目

設定項目

参照ページ

ASMR

実行

6-3 ASMRアプリで録音する

MANUAL

実行

6-4 MANUALアプリで録音する

MUSIC

実行

6-5 MUSICアプリで録音する

VOICE

実行

6-6 VOICEアプリで録音する

FIELD

実行

6-7 FIELDアプリで録音する

PODCAST

実行

6-8 PODCASTアプリで録音する

TUNER

モード

クロマチック (Default)/ オシレーター

13-1 METRONOMEアプリ

入力対象

左マイク (Default)/ 右マイク/ IN 1/ IN 2/ IN 3/ IN 4

モード

= クロマチック

CALIB

435Hz/…/ 440Hz (Default)/ …/445Hz

モード

= オシレーター

NOTE

C3/…/ A4(Default)/ …/B5

レベル

0/…/ 50(Default)/ …/100

開始/停止

METRONOME

テンポ

20/…/ 120(Default)/ …/250

13-2 TUNERアプリ

ビート

1/…/ 4(Default)/ …/9

音色

クリック (Default)/ スティック/ ベル

レベル

0/…/ 50(Default)/ …/100

開始/停止

  1. 第16章 FW バージョンアップによる変更内容

ファームウェア V1.10の新機能

ファームウェア V1.10から以下の機能が追加、変更されました。

アナログ回路でのオーバーロード表示を追加しました。

アナログ回路でオーバーロードが発生した場合、対応するチャンネルのレベルメーター全体が赤く点灯します。これにより過大入力を瞬時に判別することができます。


この表示になった場合は、過大入力となり音声が歪む可能性があります。その際は以下の方法で音声が歪まないように調整してください。

メモ

オーバーロード表示は全ての録音アプリのメーターで同様に機能します。

INPUT SETTINGS画面にSOLOモニター機能が追加されました。

MANUALアプリ、PODCASTアプリのINPUT SETTINGS画面でSOLOボタンをタップすると、表示されている入力チャンネルのソロモニター(AFL)状態となります。


メモ

MIXER画面にSOLOモニター機能が追加されました。

MANUALアプリ、PODCASTアプリのMIXER画面でモニターしたいトラックのメーターをタップするとソロモニター(AFL)ができます。


メモ

リモートコントロールアプリ(Portacapture Control)にホールド機能を追加し、本機とコントロールアプリそれぞれでホールドが可能になりました。

Portacapture Controlにホールド機能が追加されました。

55687.png アイコンを長押しするとホールド状態となり、Portacapture Controlからの操作を無効にできます。

この状態でも本体のボタン、タッチパネルの操作は可能です。





ホールド中に 55650.png アイコンを長押しすると解除されます。

ファームウェア Ver1.03までは本体のHOLD スイッチで本機、Portacapture Control両方の操作が無効になりましたが、Ver1.10以降は本体のボタン、タッチパネルの操作を無効にするスイッチとなり、Portacapture Controlからは操作が可能となります。


各アプリからLAUNCHERへのショートカットを追加しました。

アプリ画面でHOME[BLACK SQUARE]ボタンを長押しするとLAUNCHER画面に戻ります。


メモ

本操作は停止中にのみ有効です。

ファームウェア V1.20の新機能

ファームウェア V1.20から以下の機能が追加、変更されました。

Atomos社のAtomX SYNCやUltraSync BLUEとのワイヤレスタイムコード同期に対応しました。

本機のBluetooth 機器接続端子に別売りのBluetoothアダプター(AK-BT1)を接続すると、Atomos社のAtomX SYNC/ UltraSync BLUEと接続して、タイムコードを受信することができます。

受信されたタイムコードは本機の録音ファイルに記録されます。このタイムコード情報により、複数の機器で作成された映像/音声ファイルの位置合わせが容易になります。

メモ

AtomX SYNC/UltraSync BLUEと接続する

  1. 1. 本機のBluetooth接続機器端子のカバーを外し、AK-BT1を本機に差し込む。
  2. 2. 本機の一般設定画面 > その他設定ページ > BLUETOOTH の TIMECODE を選択する。
  3. 3. TIMECODE画面のCONNECTをタップすると周辺のAtomX SYNC/UltraSync BLUEを探してペアリングする。

ペアリングが完了するとCONNECTEDの表示となり、接続されているAtomX SYNC/UltraSync BLUEの情報が表示されます。





タイムコード

タイムコード(時:分:秒:フレーム)を表示します。

ユーザービット

AtomX SYNC/UltraSync BLUEで設定したユーザービット(日付/時間/シーン番号などの任意の情報)を表示します。

FPS

フレームレートを表示します。

デバイス

AtomX SYNC/UltraSync BLUEのデバイス名を表示します。

AtomX SYNC/UltraSync BLUEとの接続を解除する

本機の一般設定画面 > その他設定ページ > BLUETOOTH のOFFを選択する。

別のAtomX SYNC/UltraSync BLUEと接続する

ペアリング済のAtomX SYNC/UltraSync BLUEから別のAtomX SYNC/UltraSync BLUEに接続する場合は、一度ペアリングを解除する必要があります。

  1. 1. 本機の一般設定画面 > その他設定ページ > BLUETOOTH のTIMECODEを選択する。
  2. 2. TIMECODE画面のFORGETをタップして、ペアリング情報をクリアする。
  3. 3. TIMECODE画面のCONNECTをタップし、新しい AtomX SYNC/UltraSync BLUEを探してペアリングする。

AtomX SYNC/UltraSync BLUE接続中の表示


RIGHTWARDS ARROW

LEFTWARDS ARROW


時分秒表示

受信タイムコード表示

プロジェクトのステータスバーをタップすると時分秒表示と受信タイムコード表示が切り換わります。

接続状態


緑点滅


AtomX SYNC/UltraSync BLUEからタイムコードを受信中

赤点滅


最後に受信したタイムコードをもとに自走中

消灯


ペアリング済みだが、受信/自走していない

メモ

ファームウェア V1.30の新機能

ファームウェア V1.30から以下の機能が追加、変更されました。

オーディオインターフェースが32bit float形式に対応しました。

Windowsで使用する場合

  1. 1. Portacapture用 ASIOドライバ(Ver 1.10以降)をインストールする。

詳細は、TASCAM のウェブサイト(https://tascam.jp/jp/)の本機の製品ページをご参照ください。

  1. 2. Portacapture用 ASIOドライバを起動し、32bit floatのタブで32bit float機能をONにする。


Mac OSで使用する場合

  1. 1. アプリケーションから「Audio MIDI設定」アプリを開く。
  2. 2. Portacapture X8をサウンド入出力装置に設定します。
  3. 3. 入力/出力のフォーマットを32ビット浮動小数点に変更する。

メモ

OS標準ドライバを使用するため、専用ソフトウェアをインストールする必要はありません。

PODCASTアプリでUSB MIXMINUS機能が使用できるようになりました。

この機能を使用すると、パソコンやスマートフォンとUSB接続して、電話インタビューやリモート収録する際に、相手先でエコーが発生しない様にすることができます。

MIXMINUS オフ状態(通常状態)


MIXMINUS オン状態


MIXMINUS機能をオンにする

  1. 1. PODCASTアプリの停止状態でショートカットメニューボタンをタップする。
  2. 2. USB MIXMINUS オンのアイコンをタップする。


HOME画面上にMIXMINUSアイコンが表示されMIXMINUS状態になります。


MIXMINUS機能をオフする

  1. 1. PODCASTアプリの停止状態でショートカットメニューボタンをタップする。
  2. 2. USB MIXMINUS オフのアイコンをタップする。


HOME画面上にMIXMINUSアイコンが消えてMIXMINUS オフ状態となります。

メモ

MIXMINUS オン状態では、リバーブの入力対象にミックスが選択できません。

入力設定を保存し、各録音アプリで呼び出しできるようになりました。

すべての録音アプリで共通して使用できる、ダイナミクスプリセットを最大3個保存することができます。

プリセットを保存する

  1. 1. 保存したい入力チャンネルの入力設定画面を開く。
  2. 2. プリセット - 保存をタップする。


  1. 3. 保存先の選択画面が表示されるので、保存したいプリセットをタップする。


  1. 4. 確認のポップアップが表示されたら、はいをタップする。


プリセットを呼び出す

  1. 1. 呼び出したい入力チャンネルの入力設定画面を開く。
  2. 2. プリセット - 呼び出しをタップする。

呼び出すプリセットの選択画面が表示されます。


  1. 3. 呼び出したいプリセットをタップする。

MUSIC、FILEDアプリでダイナミクスプリセットの保存/呼び出しを行う

  1. 1. MUSIC/FIELDアプリのHOME画面から、ダイナミクスプリセットを選択する。
  2. 2. ダイナミクスプリセット画面の下部へスクロールし、プリセットをタップして、プリセットを呼び出す。



ダイナミクスプリセット画面右下の保存アイコンをタップすると、入力設定画面のプリセット保存画面へ遷移し、プリセットを保存することもできます。

メモ

GAIN LOW/HIGH

: LOW

GAIN

: -18.0dB

オートゲイン

: OFF

低域カット

: OFF

ノイズゲート

: OFF

リミッター/コンプ

: OFF

EQ

: OFF

本体設定および録音アプリ設定を保存し、LAUNCHER画面から1タップで呼び出しできるようになりました。

すべての本体設定を保存し、LAUNCHERから1タップでアプリ起動まで行えるようになりました。

ユーザー設定を保存する

  1. 1. 保存したい録音アプリでショートカットメニューボタンをタップする。
  2. 2. ユーザー設定保存アイコンをタップする。


  1. 1. 確認POPUPが表示されたら、はいをタップする。


LAUNCHER上にユーザー設定の反映された録音アプリが表示されます。

ユーザー設定を呼び出す

LAUNCHER上でユーザー設定アイコンをタップします。

保存された設定でアプリが起動します。

ユーザー設定を削除する

  1. 1. LAUNCHER上でパネルを長押しする。

ユーザー設定削除モードに入ります。

メモ

長押し中にスライドした場合は、一度指を離してから再度長押しを行って下さい。


  1. 2. 削除したいユーザー設定アイコンをタップする。


  1. 3. 確認POPUPが表示されたら、はいをタップする。


  1. 4. ユーザー設定アイコン以外をタップすることで、ユーザー設定削除モードから抜けます。

メモ

保存可能なユーザー設定は最大3個です。

  1. 第17章 メッセージ

以下にポップアップメッセージの一覧表を示します。

Portacapture X8では、状況に応じてポップアップメッセージが表示されますが、それぞれのメッセージの内容を知りたいとき、および対処方法を知りたいときにこの表をご覧ください。

メッセージ

内容と対処方法

ホールドされています

HOLDスイッチによりボタンの操作が無効化されています。

カードがありません

microSDカードをセットしてください。

カードエラー

microSDカードを認識できません。

microSDカードを交換してください。

カードがいっぱいです

microSDカードの残容量がありません。

フォーマットエラー
SDカードを初期化します

microSDカードが正常にフォーマットされていないか、microSDカードが壊れている可能性があります。

画面をタップすると、フォーマットを実行します。

フォーマットを実行すると、microSDカード内のデータは全て消去されます。

SDカードエラー
交換してください

microSDカードが正常でない可能性があります。

microSDカードを交換してください。

MBRエラー
SDカードを初期化します

microSDカードが正常にフォーマットされていないか、microSDカードが壊れている可能性があります。

画面をタップすると、フォーマットを実行します。

フォーマットを実行すると、microSDカード内のデータは全て消去されます。フォーマットが実行できない場合は、microSDカードを交換してください。

書き込みエラー
録音継続します

microSDカードへの書き込みが間に合いませんでした。これにより音声が不連続になり、ノイズが発生します。

この不連続点には、BOFマークが付けられます。

カード速度低下
BOFマーク要確認

microSDカードへの書き込み性能が低下しています。

microSDカードへの書き込みが間に合わず、発生した不連続点にはBOFマークが付いています。

BOFマーク付近の音声を確認してください。

イレースフォーマットを実行するか、microSDカードを交換してください。

システムファイルエラー

システムを再構築します

本機を使用するために必要なシステムファイルが正常でありません。

画面をタップして、システムファイルを作成してください。

動作対象外ファイル

取り扱い可能なファイル形式については、リファレンスマニュアルをご覧ください。(録音再生フォーマット)

ファイル総数限界に到達

フォルダーとファイルの総数が制限値(5000個)を超えるため、録音できません。

ファイルが見つかりません

ファイルが見つからないか、ファイルが壊れている可能性があります。

対象のファイルを確認してください。

プロテクト状態の為
消去できません

消去する場合は、ファイルのプロテクトを解除してください。

分割できません
ファイルが短すぎます

ファイルが短すぎて分割できません。

MP3ファイルは
分割できません

MP3ファイルの分割はできません。

マークが無い為
分割できません

マーク分割は、マークが存在しないファイルでは実行できません。

マーク間隔が短すぎて
分割できません

マーク分割は、マークの間隔が2秒以内の場所があると実行できません。

ファイルが無いので
分割できません

オーディオファイルがありません。

ファイル名が不正な為
分割できません

分割するとファイル名の文字数の制限値(200文字)を超えるため実行できません。

パソコンでファイル名を変更してください。

ファイルが残っています
消去できません

ファイルを含むフォルダーを消去することはできません。

フォルダーに含まれるファイルを全て消去してから再度実行してください。

XRIデータがありません

XRIデータが記録されていません。録音を開始する前にXRIデータ記録機能をオンにしてください。

MP3ファイルとして録音するときには、XRIデータは記録されません。

保護されているため

マークはできません

ファイルが書き込み禁止であるためマークを付けることができません。

マークを設定したい場合は、ファイルのプロテクトを解除してください。

ファイルが短すぎて
マーク編集できません

ファイルが短すぎてマークを付けることができません。

間隔が短すぎます

IN点(始点)とOUT点(終点)の間隔が短すぎます。1秒以上空けて設定してください。

デュアルフォーマットは

できません

MP3デュアルフォーマット録音は、サンプリング周波数が96k/192kHzのときは使用できません。

ファイルエラー発生

これらのエラーが出た場合は、本体の電源を入れ直してください。

電源を切ることができない場合は、電池や別売の専用ACアダプター(TASCAM PS-P520U)を取り外してください。

これらのエラーが頻繁に発生する場合は、ティアック修理センターにご相談ください。

エラーが発生しました

再生エラー

書き込みに失敗しました

システムエラーXX
( XX は数字が入ります)

USB FS が一致していません

本機のサンプルレートと、パソコンUSBオーディオインターフェースのサンプルレートが一致していません。どちらかの設定を変更し、サンプルレートを一致させてください。

他のPADで使用中です

1つのPADデータを2つのSOUND PADで同時に使用することはできません。

電池の温度が上昇しています。USB給電してください

単3形電池を使用している状態で内部温度が上昇しています。USB接続で電源を供給すると継続使用できます。

内部温度上昇につきシャットダウンします

内部温度が上昇しています。自動的にシステムをシャットダウンします。

USB給電が1500mA未満です

1.5A未満で使用できない機能を使おうとしました。1.5A以上供給可能な外部電源を接続するか、電池駆動設定にして省電力モード設定をオフにして下さい。

トラックが選択されていません

録音トラックが選択されていません。

入力画面で録音するトラックの入力をオンして下さい。

  1. 第18章 トラブルシューティング

本機の動作がおかしいときは、修理を依頼する前にもう一度、下記の確認を行ってください。それでも改善しないときは、お買い上げ店またはティアック修理センター(巻末に記載)にご連絡ください。

電源がオンにならない

電源が自動的に切れてしまう

本機で操作できない

microSDカードを認識しない

音が出ない

録音できない

入力音が非常に小さい、もしくは非常に大きい

ファイルが消去できない

パソコン上に本機のファイルが表示されない

言語を間違えて設定してしまった

言語選択メニューが表示され、言語の選択が可能となります。

ノイズが入る

内蔵スピーカーの音が小さい

日付/時刻が正しくない

SHORTCUT MENUボタンが無い

ファイルを認識しない

ファイル分割できない

電池の減りが早い

下記を試してみてください。

画面が暗い。

メモ

バックライトをオフにしていると常に暗くなります。

  1. 第19章 仕様
  1. 19-1 仕様/定格

レコーダー部仕様

記録メディア

microSDカード(64MB~2GB)

microSDHCカード(4GB~32GB)

microSDXCカード(48GB~512GB)

録音再生フォーマット

WAV(BWF) :44.1k/48k/96k/192kHz、16/24ビット/32ビットfloat

MP3 :44.1k/48kHz、128k/192k/256k/
320kbps

チャンネル数

入力チャンネル数

最大6チャンネル

録音トラック数

最大8トラック

アナログオーディオ入力定格

マイク入力(バランス)

入力端子3/4/5/6(入力選択を「マイク」設定時)

コネクター:

XLR-3-31相当(1:GND、2:HOT、3:COLD)

φ6.3mm(1/4”)TRS標準ジャック
(Tip:HOT、Ring:COLD、Sleeve:GND)

(XLRのみファンタム電源対応)

入力インピーダンス:2.2kΩ以上

最大入力レベル:+2dBu

最小入力レベル:−75dBu

入力端子3/4/5/6(入力選択を「ライン」設定時)

コネクター:

XLR-3-31相当(1:GND、2:HOT、3:COLD)

φ6.3mm(1/4”)TRS標準ジャック

入力インピーダンス:9kΩ以上

規定入力レベル:+4dBu(GAIN設定最小)

最大入力レベル:+24dBu

最小入力レベル:−53dBu

マイク入力(アンバランス):入力端子1/2
(プラグインパワー対応)

コネクター:φ3.5mm(1/8”)TRSミニジャック
(Tip:HOT、Ring:COLD、Sleeve:GND)

入力インピーダンス:85kΩ以上

最大入力レベル:+1dBV

最小入力レベル:−69.3dBV

ライン入力(アンバランス):EXT IN端子

コネクター:φ3.5mm(1/8”)ステレオミニジャック

入力インピーダンス:8.5kΩ以上

規定入力レベル:−10dBV(GAIN設定最小)

最大入力レベル:+10dBV

最小入力レベル:−48dBV

アナログオーディオ出力定格

ライン出力(アンバランス):LINE OUT端子

コネクター:φ3.5mm(1/8”)ステレオミニジャック

出力インピーダンス:200Ω

規定出力レベル:−14dBV

最大出力レベル:+6dBV

ヘッドホン出力:ヘッドホン端子

コネクター:φ3.5mm(1/8”)ステレオミニジャック

最大出力:45mW + 45mW(THD + N 0.1%以下、32Ω負荷時)

内蔵スピーカー

0.4W(モノラル)

コントロール入出力定格

USB端子

コネクター:Type-C

フォーマット:USB2.0 HIGH SPEED マスストレージクラス

Bluetooth機器接続端子

Bluetoothアダプター(AK-BT1)専用

オーディオ性能

マイクアンプEIN (入力換算雑音)

入力端子3-6(MIC IN)

−126dBu以下

周波数特性

入力端子 3-6 → PCM データ

48kHz時(20Hz - 20kHz): +0dB/−0.3dB(JEITA)

96kHz時(20Hz - 40kHz): +0dB/−0.4dB(JEITA)

192kHz時(20Hz - 60kHz): +0dB/−2.5dB(JEITA)

ダイナミックレンジ

入力端子3–6 → PCMデータ (20kHz SPCL LPF + A-weight、 FILEDアプリ)

113dB以上 48kHz/96kHz/192kHz時

全高調波歪率 (THD+N)

1kHz サイン波、- 5dBFS 入力、GAIN最小、20kHz SPCL LPF

入力端子3–6 (LINE IN) → PCMデータ

0.008%以下

入力端子 3–6 (MIC IN) → PCMデータ

0.006%以下

注)JEITA:JEITA CP-2150 準拠

録音時間

ファイルフォーマット(録音時の設定)

カード容量

32GB

(microSDHC)

128GB

(microSDXC)

MP3 320kbps(ステレオ)

44.1kHz

222時間13分

888時間53分

WAV 16ビット(ステレオ)

50時間23分

201時間33分

WAV 24ビット(ステレオ)

96kHz

15時間25分

61時間43分

WAV 24ビット(ステレオ)

192kHz

7時間42分

30時間51分

WAV 32ビット float
(ステレオ)

192kHz

5時間47分

23時間8分

OS/動作条件

最新の対応OS状況については、TASCAMのウェブサイト(https://tascam.jp/jp/)ご確認ください。

注意

各OSでの動作確認は、下記のシステム条件を満たす標準的な環境での結果になります。

下記の条件を満たす環境であっても動作を保証するものではありません。

Portacapture X8

Windows

対応OS

Windows 11 64 ビット

Windows 10 64 ビット

対応パソコン

USB 2.0 以上を装備した Windows 対応パソコン

Mac

対応OS

macOS Sonoma(14)

macOS Ventura(13)

macOS Monterey(12)

対応パソコン

USB 2.0 以上を装備したMac

iOS/iPadOS デバイス

iOS 17 / iPadOS 17

iOS 16 / iPadOS 16

iOS 15 / iPadOS 15

Portacapture Control

iOS/iPadOS デバイス

iOS 17 / iPadOS 17

iOS 16 / iPadOS 16

iOS 15 / iPadOS 15

Android デバイス

Android 11

Android 10

一般

電源

単3形電池4本(アルカリ乾電池、ニッケル水素電池またはリチウム乾電池)

パソコンからのUSBバスパワー

専用ACアダプター (TASCAM PS-P520U、別売)

消費電力

7.5W(最大時)

電池持続時間(連続使用時)

使用条件

持続時間

入力端子1/2(付属マイク)入力

ファンタム電源未使用

STEREO WAV(BWF)/44.1kHz

16bitで録音

約11時間

入力端子1/2(付属マイク)入力+入力端子5/6入力

ファンタム電源使用時(+48V、負荷:3mA x2)

STEREO WAV(BWF)/44.1kHz

16bitで録音

約5時間30分

使用条件

持続時間

入力端子1/2(付属マイク)入力

ファンタム電源未使用

STEREO WAV(BWF)/44.1kHz

16bitで録音

約9時間30分

入力端子1/2(付属マイク)入力+入力端子5/6入力

ファンタム電源使用時(+48V、負荷:3mA x2)

STEREO WAV(BWF)/44.1kHz

16bitで録音

約5時間30分

使用条件

持続時間

入力端子1/2(付属マイク)入力

ファンタム電源未使用

STEREO WAV(BWF)/44.1kHz

16bitで録音

約18時間

入力端子1/2(付属マイク)入力+入力端子5/6入力

ファンタム電源使用時(+48V、負荷:3mA x2)

STEREO WAV(BWF)/44.1kHz

16bitで録音

約10時間

メモ

ファンタム電源を使用時には、ご使用になるマイクにより持続時間が短くなる場合があります。

外形寸法

77 x 40 x 205.6mm(幅 x 高さ x 奥行き、突起を含まず)

質量

472g/381g(電池を含む/電池を含まず)

動作温度

0~40℃

  1. 19-2 寸法図



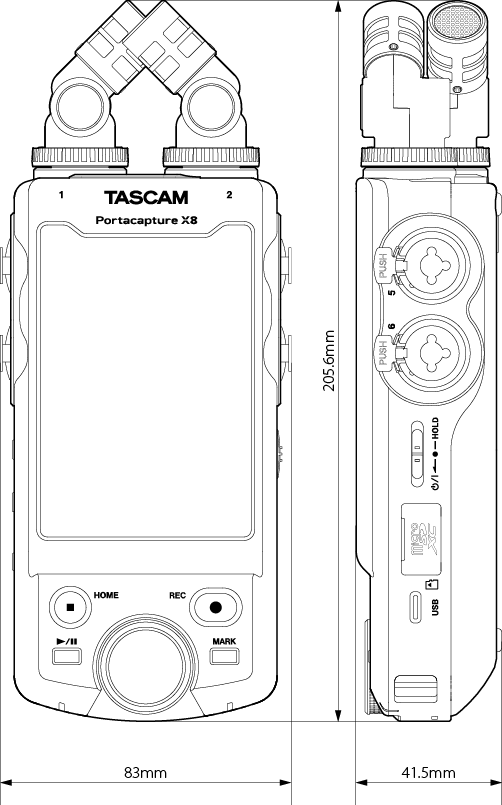

  1. 19-3 ブロックダイヤグラム

Block diagram (pdf)

1223.MA-3236E
