1. 第1章　はじめに

製品紹介／チュートリアル動画はこちら

1. 1-1 本機の特徴

• 2.4インチのカラータッチスクリーンを採用し、高い視認性と簡単で直観的な操作を実現
• ベーシックなマルチトラック録音に加え、ポッドキャスト、音楽、インタビュー、フィールド、ASMRなど様々な収録シーンに対応するアプリケーションを搭載
• 2系統のXLRロック付き入力端子を装備し、複数のマイク/ライン入力を使用する収録にも対応。各系統別にファンタム電源(24V/48V)に対応
• 高品質コンデンサーマイクを採用したマイクユニット

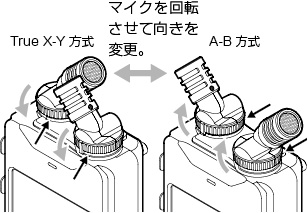

• マイクユニットを回転させることで、X-Y方式とA-B方式の切り換えが可能
• 6トラック(4トラック+2ミックス)のマルチトラック録音が可能
• 最大96kHz/32-bit float(浮動小数点演算)の録音に対応。録音データの音質を損なうことなく、DAWソフトでの音声編集が可能
• 各入力トラックに対して異なるフォーマットでのデュアル録音が可能
• 6-in/2-outのUSBオーディオインターフェース機能を搭載
• 別売Bluetoothアダプター AK-BT1を取り付けることで、スマートフォンやタブレットからのワイヤレスリモートコントロールが可能。
• ローカット、コンプレッサー、リミッター、オートゲインコントロール、ノイズゲートなど多彩な機能を搭載
• CAMERA, MIC/EXT IN端子を装備。カメラ本体の収録音の出力、ワイヤレスマイクの出力やプラグインパワーマイクからの音声入力などに対応
• アッテネート機能を備えたCAMERA/LINE出力端子を装備し、カメラなどの外部機器に音声を出力可能
• ヘッドホン出力、内蔵スピーカーのいずれかによる音声モニタリングが可能
• microSD/microSDHC/microSDXC(最大512GB)の記録メディアに対応
• USB Type-C端子を装備。USBバスパワー駆動にも対応
• 多彩なマーク機能やオートスレートトーン機能を搭載





1. 1-2 本書の表記

本書では、以下のような表記を使います。

• 「microSD/microSDHC/microSDXCメモリーカード」のことを「microSDカード」と表記します。
• 本機とBluetoothで接続するスマートフォンやタブレットなどを「Bluetooth機器」と表記します。

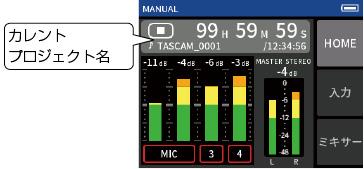

• 1回の録音時に作成されるファイルをまとめて「プロジェクト」と表記します。
• 現在選択中のプロジェクトのことを「カレントプロジェクト」と表記します。
• パソコンのディスプレー上に表示される文字を「OK」のように表記します。
• 本書の「iOS」の表記には、「iOS」および「iPadOS」を含んで表記しています。
• 必要に応じて追加情報などを、「ヒント」、「メモ」、「注意」として記載します。

ヒント

本機を、このように使うことができる、といったヒントを記載します。

メモ

補足説明、特殊なケースの説明などをします。

注意

指示を守らないと、機器が壊れたり、データが失われたりする可能性がある場合に記載します。

注意

指示を守らないと、人がけがをする可能性がある場合に記載します。





1. 1-3 商標および著作権に関して

• TASCAMおよびタスカムは、ティアック株式会社の登録商標です。
• microSDXCロゴは、SD-3C, LLC の商標です。







• MPEG Layer-3 audio coding technology licensed from Fraunhofer IIS and Thomson.
• Supply of this product does not convey a license nor imply any right to distribute MPEG Layer-3 compliant content created with this product in revenue-generating broadcast systems (terrestrial, satellite, cable and/or other distribution channels), streaming applications (via Internet, intranets and/or other networks), other content distribution systems (pay-audio or audio-on-demand applications and the like) or on physical media (compact discs, digital versatile discs, semiconductor chips, hard drives, memory cards and the like). An independent license for such use is required. For details, please visit http://mp3licensing.com .
• Microsoft および Windows は、米国 Microsoft Corporation の米国、日本およびその他の国における登録商標または商標です。
• Apple、Mac、macOS、iOS、iPad、iPadOS および iTunes は、米国および他の国々で登録されたApple Inc. の商標です。iPhone の商標は、アイホン株式会社のライセンスにもとづき使用されています。
• App Store は、 Apple Inc. のサービスマークです。
• Lightning は、Apple Inc. の商標です。
• IOSは、米国およびその他の国における Cisco 社の商標または登録商標であり、ライセンスに基づき使用されています。
• Android、Google Play は、Google Inc. の商標または登録商標です。
• ASIO is a trademark and software of Steinberg Media Technologies GmbH.



• その他、記載されている会社名、製品名、ロゴマークは各社の商標または登録商標です。



ここに記載されております製品に関する情報、諸データは、あくまで一例を示すものであり、これらに関します第三者の知的財産権、およびその他の権利に対して、権利侵害がないことの保証を示すものではございません。したがいまして、上記第三者の知的財産権の侵害の責任、またはこれらの製品の使用により発生する責任につきましては、弊社はその責を負いかねますのでご了承ください。

第三者の著作物は、個人として楽しむなどのほかは、著作権法上権利者に無断で使用できません。装置の適正使用をお願いします。弊社では、お客様による権利侵害行為につき一切の責任を負担致しません。



1. 1-4 microSDカードについて

本機で録音、再生を行うためにmicroSDカードが必要です。別途ご用意ください。

使用できるmicroSDカードは、Class10以上のmicroSD／microSDHC／microSDXC規格に対応したmicroSDカードです。

本機にて動作が確認されたmicroSDカードのリストが、TASCAMのウェブサイト（https://tascam.jp/int/product/portacapture_x6/docs）に掲載されています。もしくは、タスカム カスタマーサポートまでお問い合わせください。

取り扱い上の注意

microSDカードは、精密にできています。

microSDカードの破損を防ぐため、取り扱いに当たって以下の点をご注意ください。

• 極端に温度の高いあるいは低い場所に放置しないこと。
• 極端に湿度の高い場所に放置しないこと。
• 濡らさないこと。
• 上に物を載せたり、ねじ曲げたりしないこと。
• 衝撃を与えないこと。
• 録音、再生状態やデータ転送などアクセス中に、抜き差しを行わないこと。
• 持ち運ぶ際、メモリーカードケースなどに入れて運ぶこと。

フォーマットについて

本機でフォーマットされたmicroSDカードは、録音時の性能向上のために最適化されています。そのため、本機で使用するmicroSDカードは本機でフォーマットを行ってください。パソコンなどでフォーマットされたmicroSDカードは、本機での録音時にエラーになる可能性があります。

1. 1-5 別売品

本製品には、以下の部品は含まれておりません。

ご使用の用途に合わせて、必要なものを別途お買い求めください。

USBケーブル(通信用またはデータ転送用)について

本機とパソコン(Windows/Mac)やスマートフォンを接続する場合、別途USBケーブルを用意する必要があります。

本機はUSB Type-C端子を装備しています。

お使いのパソコンやスマートフォンのUSB端子に合ったUSBケーブルをご用意ください。

• 充電用USBケーブルは使用できません。

Lightning端子を搭載するiOSデバイスと接続する

Apple純正Lightning - USBカメラアダプタと市販のType-A - Type-Cケーブルが必要です。

USB Type-C端子を搭載するパソコンやスマートフォンと接続する

市販のType-C - Type-Cケーブルが必要です。

USB micro-B端子を搭載するスマートフォンと接続する

市販のmicro-B - Type-Cケーブルが必要です。

USB Type-A端子を搭載するパソコンと接続する

市販のType-A - Type-Cケーブルが必要です。

ACアダプター(PS-P520U)について

本機をAC電源で動作させるために必要です。

メモ

本機には、ACアダプターを使用して充電池を充電する機能はありません。

Bluetoothアダプター AK-BT1について

Bluetooth接続を用いて、本製品をスマートフォンやタブレットから操作するために必要です。

1. 第2章　各部の名称と働き

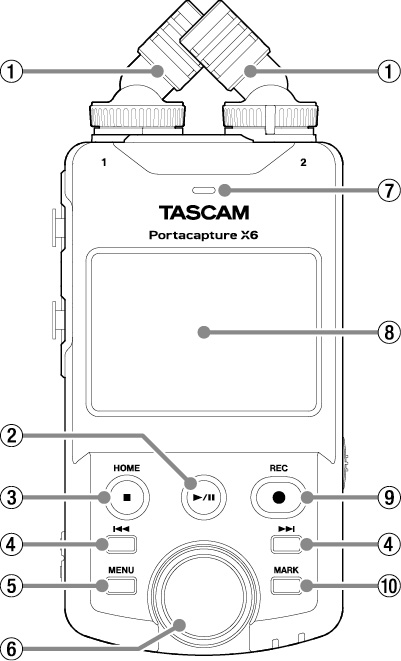

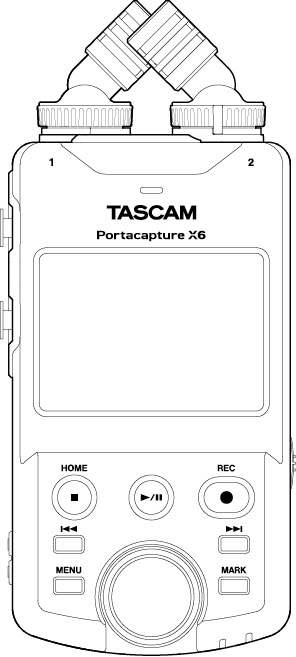

1. 2-1 トップパネル



内蔵マイク（入力 1/2）

エレクトレットコンデンサーステレオマイクです。X-Y方式とA-B方式に切り換えが可能です。（→ 「内蔵マイクを設定する」）

/ボタン

停止中に押すと、再生を始めます。

再生中に押すと、一時停止します。

ブラウズ画面でファイルを選択した状態で押すとそのファイルを再生します。

HOME[]ボタン

再生中に押すと、再生を停止し、再生位置はそのファイルの先頭に戻ります。

録音待機中または録音中に押すと録音を停止し、ホーム画面に戻ります。

一般設定画面表示中に押すと、LAUNCHER画面に戻ります。

/ボタン

ショートカットメニュー[MENU] ボタン

停止中のホーム画面でショートカットメニュを表示します。

ホイール

ミキサーのフェーダーや入力レベル設定の微調整に使用します。

内蔵スピーカー（モノラル）

モニター用の内蔵スピーカーです。

以下の状態では、スピーカーから音は出力されません。

• 一般設定画面 > 入出力設定ページ > スピーカー出力項目がオフ
• 再生中以外
• ヘッドホン接続時
• オーバーダブ / パンチI/O モード中

タッチディスプレイ

各種情報を表示します。

タップ、スワイプをして、本機の設定や操作をします。（→ 「タッチディスプレイの操作」）

REC[]ボタン

停止中に押すと録音を開始します。

録音中に押すと、録音待機状態になります。

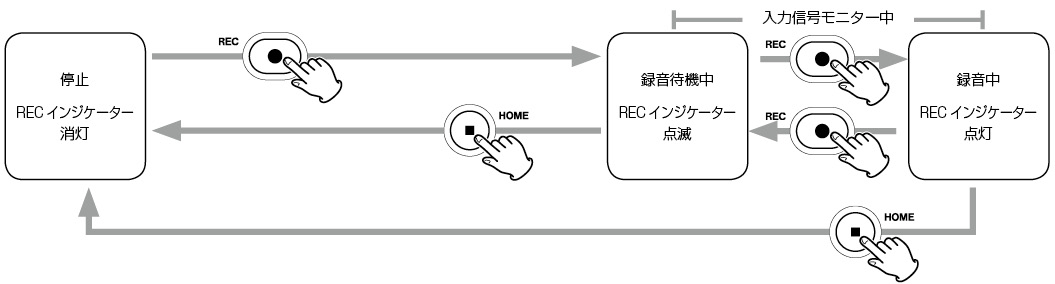

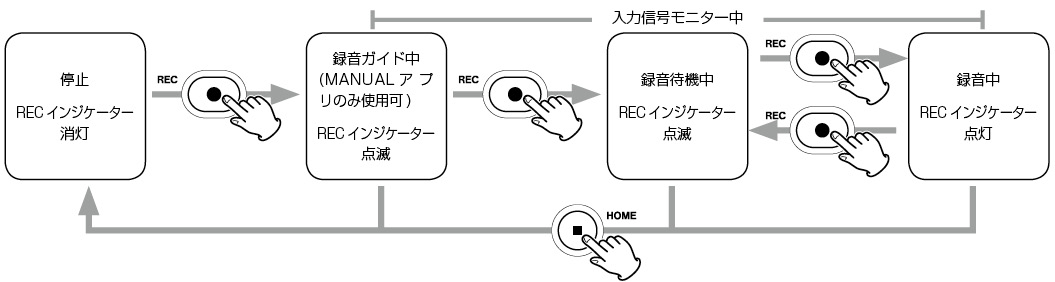

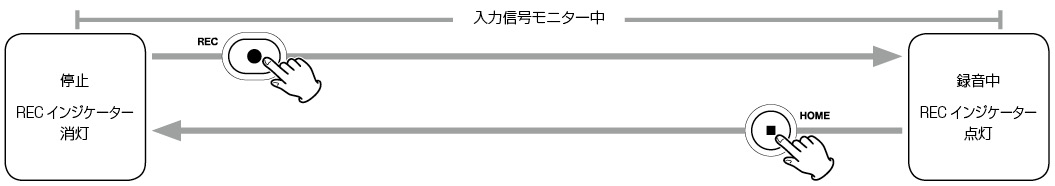

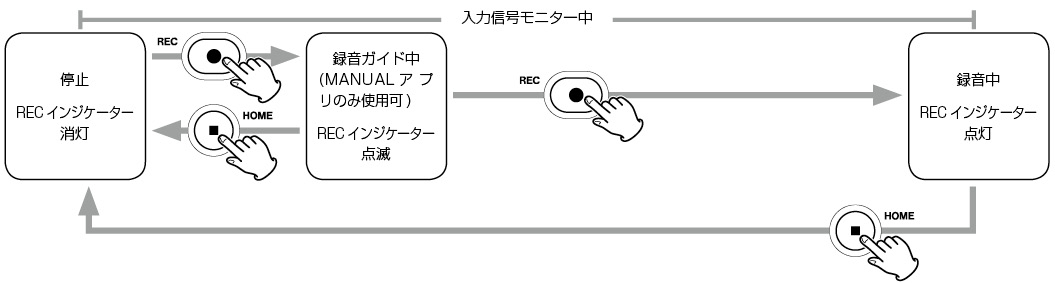

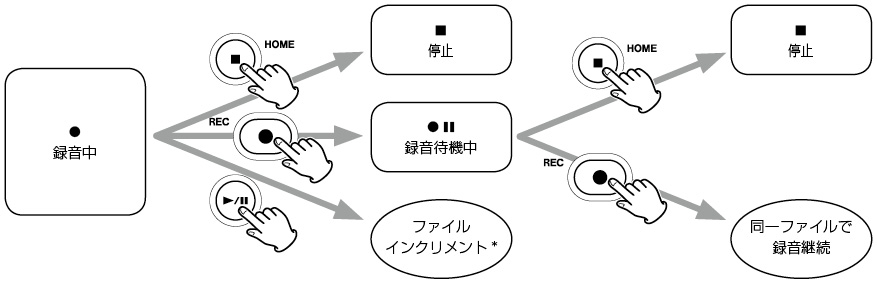

録音ガイド機能と録音待機機能の設定によって動作が変わります。詳しくは、「録音動作の流れ」を参照してください。

MARKボタン

録音中または再生中に押すと、手動でマークを付けることができます。

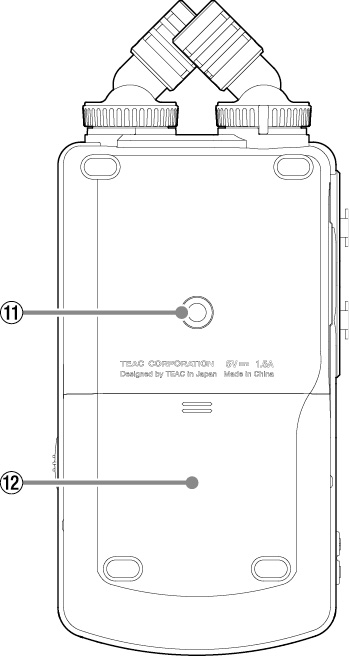

1. 2-2 ボトムパネル



三脚取り付け用穴（1 ／ 4インチ）

本体に三脚を取り付けることができます。

注意

• 本体の落下を防ぐため、三脚またはマイクスタンド各部のネジを確実に締めてください。
• 三脚またはマイクスタンドに本体を取り付けて使用する場合は、三脚を水平な場所に置いてください。
• 三脚によってはネジの規格の違いにより、直接取り付けられない場合があります。その場合は、市販の変換アダプターをご使用ください。
• 長さ4.5mmを超えるネジは取り付けることができません。

電池ケース（単3形電池）

本機の電源になる電池（単3形電池、4本）を収納するケースです。

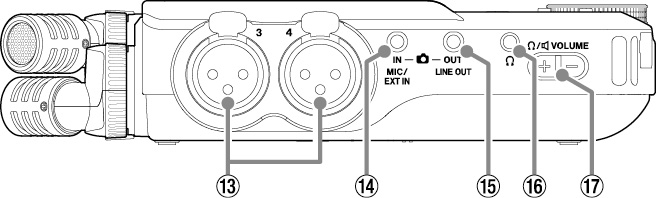

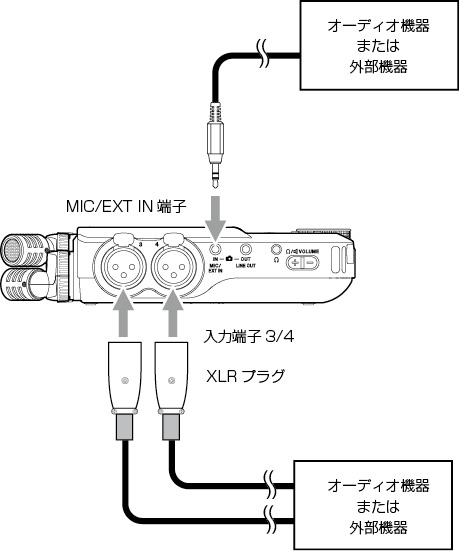

1. 2-3 左サイドパネル

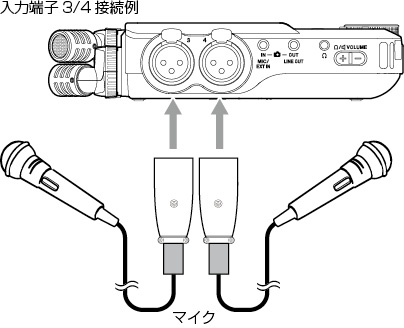

入力端子3/4（入力 3/4）

XLRバランスタイプのアナログ入力端子です。

XLR（1：GND、2：HOT、3：COLD）

MIC/EXT IN端子

ステレオミニジャックケーブルを使用してオーディオ機器などのライン

出力端子やプラグインパワー対応外部マイク(3.5mm TRS)を接続することができます。

メモ

MIC/EXT INはデュアルADC非搭載となります。したがって、MIC/EXT INを使用する場合には適切なゲイン調整が必要です。

アナログ回路でオーバーロードした際に本体画面のレベルメーター全体が赤く点灯します。この時にレベルメーターが赤く点灯しないようにゲイン下げてお使いください。

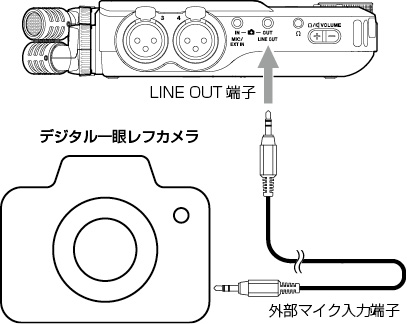

LINE OUT端子

ステレオミニジャックケーブルを使用して外部機器のライン入力端子と接続します。

（ヘッドホン）端子

ヘッドホンを接続する端子です。

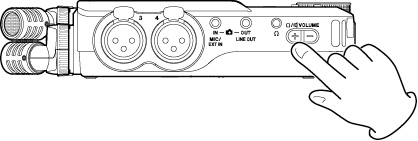

（ヘッドホン／スピーカー）ボリューム

内蔵スピーカーまたは （ヘッドホン）端子から出力される音量を調節します。

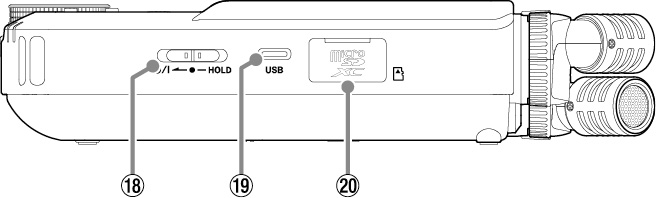

1. 2-4 右サイドパネル



/HOLDスイッチ

このボタンをマーク方向にスライドさせて、電源のオン／オフ（スタンバイ状態）の切り換えを行います。「HOLD」側にセットするとホールド機能が働きます。ホールド中は、全てのタッチディスプレイ及び、ボタンの操作を受け付けません。

ホールド中もリモートアプリ(Portacapture Control)からは操作が可能です。

注意

電源を入れる前に、接続機器の音量を最小にしてください。

突然大きな音が出て、聴力障害などの原因となることがあります。

USB Type-C端子

Type-CのUSBポートです。

市販のUSBケーブルを使って、パソコンやスマートフォンと接続することができます。（→ 「パソコンやスマートフォンと接続する」）

ACアダプターを使用するときはこの端子に接続します。（→ 「ACアダプターで使用する（別売）」）

microSDカードスロット

microSDカードを挿入するカードスロットです。

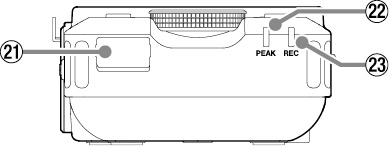

1. 2-5 リアパネル



Bluetooth機器接続端子

別売りの専用Bluetoothアダプター(AK-BT1)を接続します。

PEAKインジケーター

入力レベルがピークレベルを超えると点灯します。

RECインジケーター

録音待機状態になると点滅し、録音状態になると点灯します。

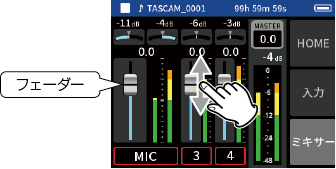

1. 2-6 ホイールの操作

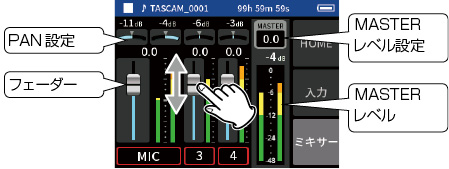

タッチディスプレイに表示された、フェーダーやつまみをタップ後、ホイールを左右に回すことで設定を微調整することができます。

スライド操作で大まかな値を決め、その後に微調整する際に便利です。

1. 2-7 タッチディスプレイの操作

画面の基本操作

本機では、画面をタップ/スワイプ/スライドすることで設定/調節したい機能を操作することができます。



初回起動時は、言語と日時の設定を終えるとLAUNCHER画面が表示されます。

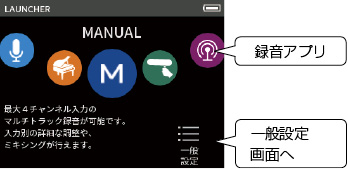

LAUNCHER画面では、様々な録音アプリや設定画面を起動できます。

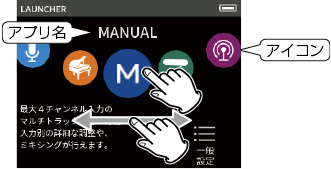

録音アプリの起動方法

下図のように画面中央でスライドして、起動するアプリを選択し、アイコンをタップしてアプリを起動します。



LAUNCHER画面への戻り方

1. 1. 本体左下のショートカットメニューボタンを押す。



1. 2. ショートカットメニューのLAUNCHERアイコンをタップする。



LAUNCHER画面へ戻ります。

メモ

各アプリ画面で停止中にHOMEボタンを長押しするとLAUNCHER画面に戻ります。

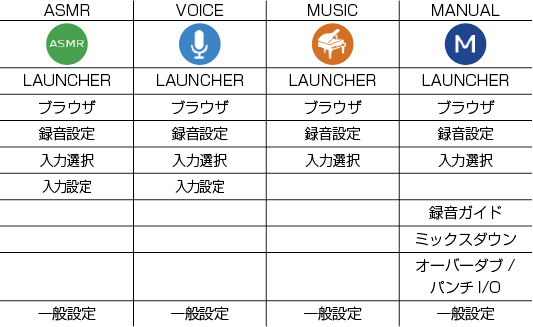

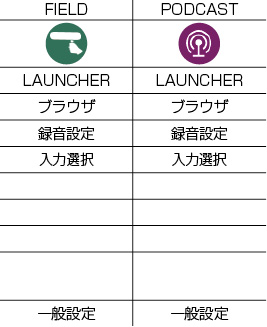

画面の移動

画面右に表示される画面名をタップして画面を移動します。





1. 2-8 アプリについて

LAUNCHER画面

録音アプリの起動と一般設定画面の起動ができます。



録音アプリ

代表的な録音アプリとして、以下のようなものがあります。

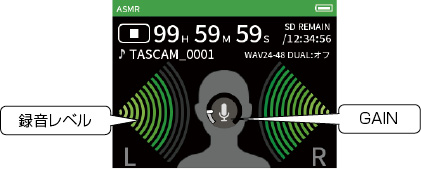

ASMR	入力音声に応じて画面エフェクトが変化する録音アプリです。(2ch録音アプリ)

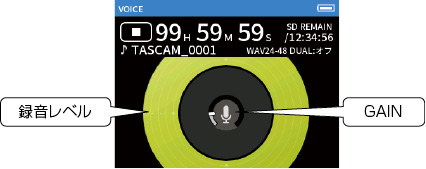

VOICE	インタビューやVLOG用の音声収録に適した録音アプリです。(2ch録音アプリ)
MUSIC	楽器演奏や歌唱の簡易収録に適した録音アプリです。(2ch録音アプリ)
MANUAL	本機の基本となるアプリです。最大4チャンネルのマルチトラック録音が可能です。
FIELD	屋外での収録に適した録音アプリです。 (2ch録音アプリ)

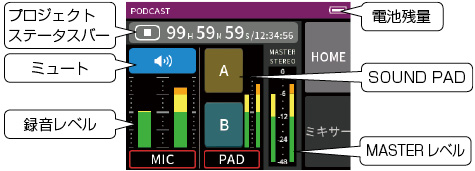

PODCAST	最大2人までのポッドキャスト収録に適したアプリです。



その他のアプリ

SDカードリーダー	本機とパソコンをUSBケーブルで接続し、USBストレージとして使用することができます。

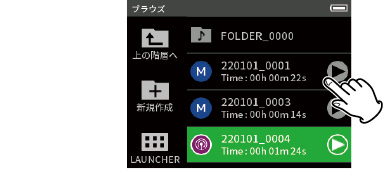

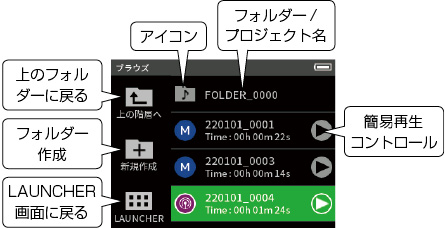

ブラウザ	フォルダーまたはファイルを選択し、再生や消去などを行うことができます。

メモ

ファームウェアのアップデートで、アプリなどのデザインや機能が変更になる場合があります。

一般設定画面

本機の詳細な設定ができます。

LAUNCHER画面右下の一般設定アイコンをタップして表示します。

LAUNCHER画面		一般設定画面

設定項目の一覧は、「一般設定」を参照してください。

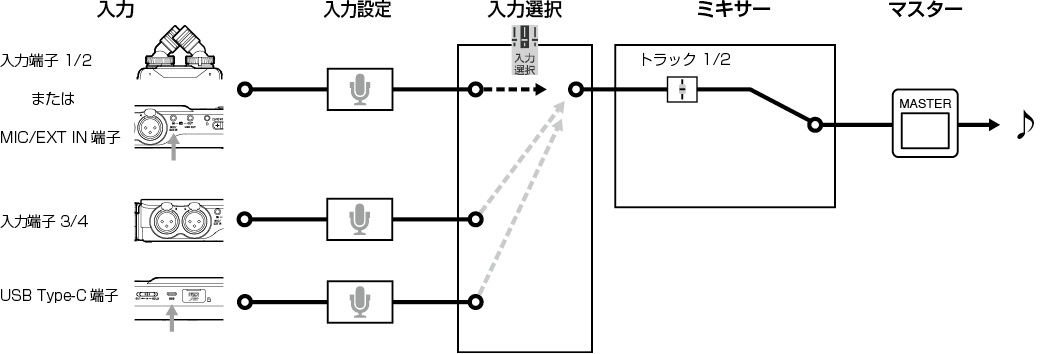

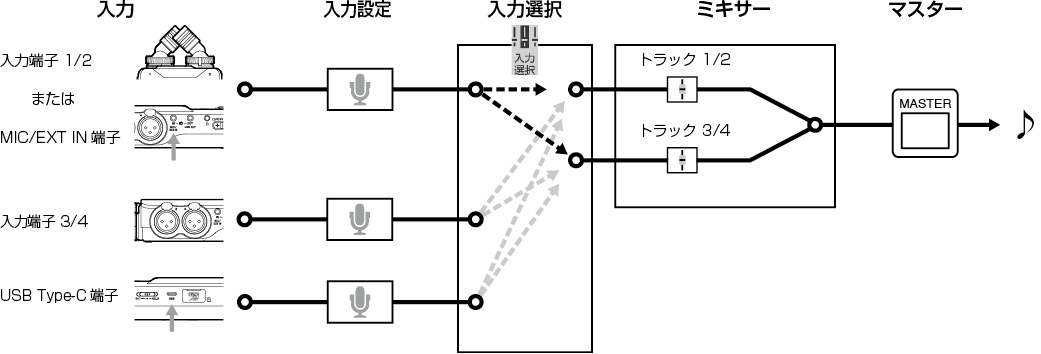

録音アプリの信号の流れ

本機は、最大6トラック(4トラック+2ミックス)のマルチトラック録音ができ、アプリごとに最大6つの入力を最大4つのトラックに割り当てられます。
MANUALアプリはトラック1から4、PODCASTアプリはトラック1から2、2ch録音アプリはトラック1/2が使えます。

• 内蔵マイクとMIC/EXT IN 端子は同時に使用できません。

MANUALアプリ







PODCASTアプリ

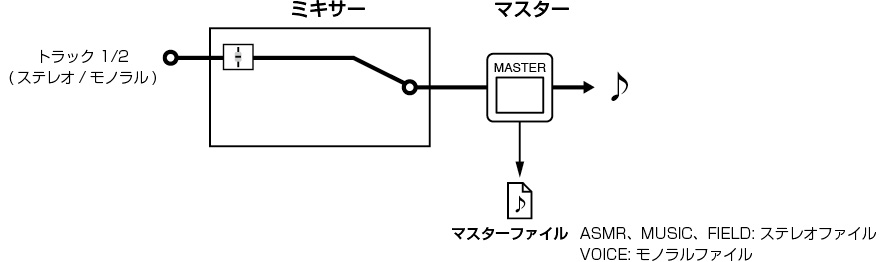

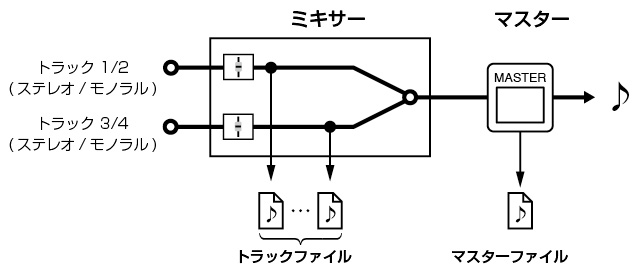

録音アプリの出力ファイル

録音によって出力されるファイルの種類はアプリによって異なります。

マルチトラック録音できるアプリは、マスターファイルと一緒にトラックファイルが出力されます。

MANUALアプリ







PODCASTアプリ



• PODCASTアプリではトラック3/4は使用できません。



トラックファイル

トラック毎の音声を記録したモノラルファイル。ステレオリンク設定されているトラックは、2トラックまとめて1つのステレオファイルになります。

マスターファイル

ミキサーの出力を記録したファイル。

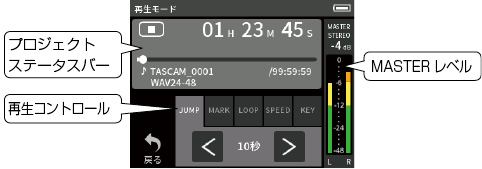

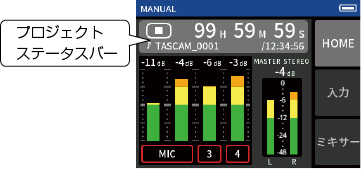

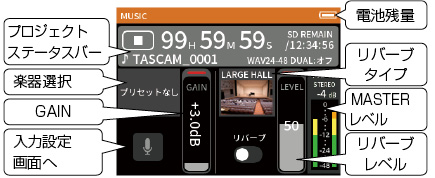

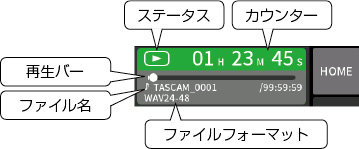

プロジェクトステータスバー

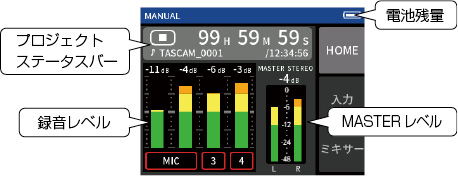

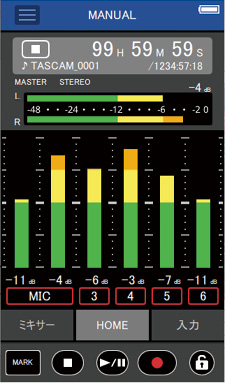

アプリを起動するとホーム画面に本機のステータスやカウンターなどが表示されます。

画面が複数あるアプリの場合ホーム画面以外では省略表示になります。

また、ホーム画面でプロジェクトステータスバーをタップすると詳細表示になります。



詳細表示にする

プロジェクトステータスバーをタップすると詳細表示画面になります。

詳細表示画面のファイルフォーマット表示部分をタップすると通常表示に戻ります。

HOME画面		HOME画面
通常表示		詳細表示

表示内容

状態	ステータス	カウンター	ファイルフォーマット
停止		ファイルの残り時間/記録可能な時間	録音設定に準ずる
録音		録音時間/記録可能な時間	録音設定に準ずる
録音待機		録音時間/記録可能な時間	録音設定に準ずる
再生		再生位置/残りの再生時間	再生ファイルに準ずる
一時停止		再生位置/残りの再生時間	再生ファイルに準ずる

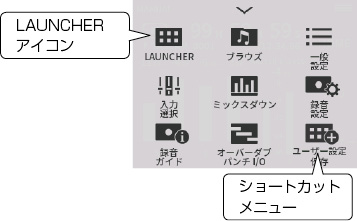

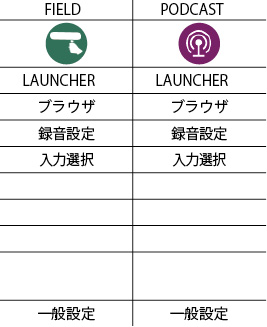

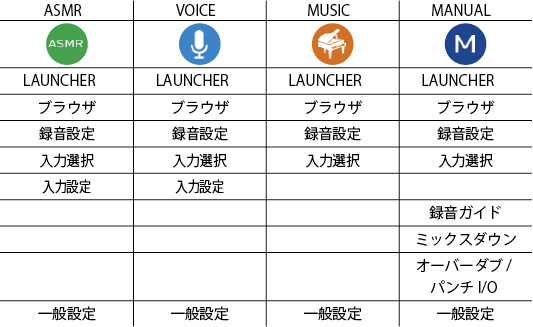

SHORTCUT MENU

本体左下のショートカットメニューボタンをタップすると、各種メニューのショートカットが表示されます。





文字入力

任意の文字を入力する項目をタップすると、文字入力画面を表示します。

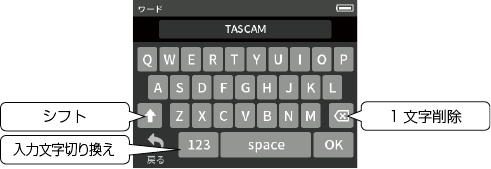

以下の画面は、一般設定 画面 > システムページ > ファイル名設定 > ワード項目の文字入力画面の例です。



英文字入力と数字記号入力を切り換えるには、入力文字切り換えキーを押します。



1. 第3章　準備

1. 3-1 microSDカードを入れる／取り出す

microSDカードを入れる

本機で再生／録音を行うには、右サイドパネルのmicroSDカードスロットにmicroSDカードを挿入します。

メモ

電源がオン／オフどちらのときもmicroSDカードを挿入することができます。



1. 1. microSDカードスロットのカバーを開く。
2. 2. microSDカードのラベル面を上にして挿入する。
3. 3. microSDカードスロットのカバーを閉める。

microSDカードを取り出す

電源をオフにするか、動作を停止してから、microSDカードを取り出します。

注意

本機が動作中（録音中、再生中、microSDカードにデータを書き込み中など）は、絶対にmicroSDカードを取り出さないでください。録音が正しく行われなかったり、データが破損したり、モニター機器から突然大きな音が出て、機器の破損や聴覚障害の原因になるなどの可能性があります。



1. 1. microSDカードを軽く押し込んでから放すと手前に出てきます。
2. 2. microSDカードを引き出します。



1. 3-2 電源の準備

電源について

本機は、単3形電池4本、別売の専用ACアダプター（TASCAM PS-P520U）または市販のUSBケーブルを使って（USBバスパワー供給）、本機に電源を供給します。

電池は、単3形アルカリ乾電池、単3形ニッケル水素電池またはリチウム乾電池を使用することができます。

メモ

本機には、ACアダプターを使用して充電電池を充電する機能はありません。

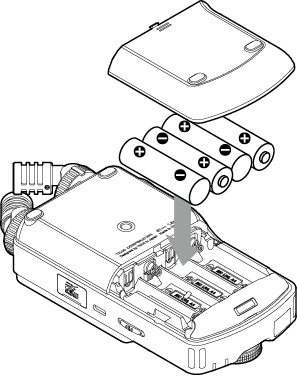

単3形電池で使用する

1. 1. 電池ケースカバーを取り外し、電池ケース内のとの表示に合わせて、単3形電池を4本セットする。
2. 2. 電池ケースカバーを取り付ける。



電池の残量表示や正常動作に必要な最低残量を識別するために、電池の種類を設定してください。（→ 「単3形電池の種類を設定する(電池タイプ)」）

メモ

• 付属のアルカリ乾電池は、動作確認用です。そのため寿命が短い場合があります。
• 乾電池での動作は、ご使用の環境温度や使用条件により動作可能な時間が変動します。

連続で長時間ご使用される場合は、ACアダプター等外部電源を推奨します。

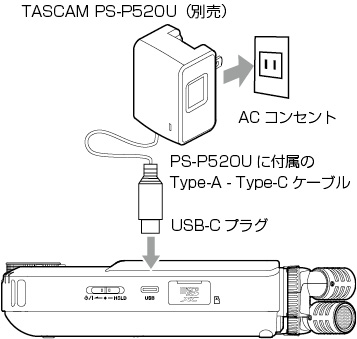

ACアダプターで使用する（別売）

別売りの専用ACアダプター （PS-P520U）と本機のUSB端子を接続します。



注意

• 本機には別売りの専用ACアダプター （PS-P520U）を使用することを強く推奨します。他の電源デバイスをご使用になる場合は、下記の仕様の電源デバイスを使用してください。
• 供給電圧：5V
• 供給電流：1.5A以上

上記の仕様以外の電源デバイスを使用すると故障、発熱、発火などの原因になります。

異常がある場合は、使用を中止して、販売店またはティアック修理センターに修理をご依頼ください。

• 本体をACアダプターに近づけて使うと、マイク収録時にノイズが発生する場合があります。このようなときには、ACアダプターを本体から離してお使いください。

メモ

• 外部電源の供給電流が自動判別できない場合には、供給電流確認ポップアップが表示されます。

供給電流が1.5Aに満たない場合、本機の省電力モードがオンとなり、一部の機能が制限されます。

（→ 「パワーセーブ(省電力)モードについて」）

• 電源選択設定が自動判別の場合、電池と外部電源の両方をセットすると、外部電源から電源が供給されます。

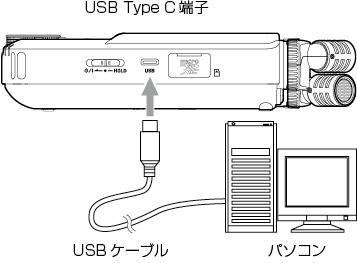

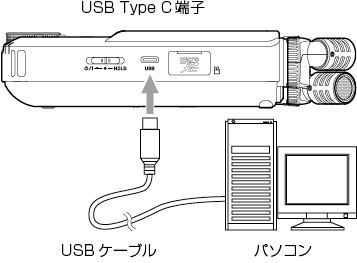

USBバスパワーを使用する

図のように、パソコンと本機を市販のUSBケーブルを使って接続します。



メモ

• パソコンから電源の供給を受けるだけの場合、ドライバーのインストールは不要です。
• パソコンなどのUSB Type-C 端子との接続を推奨します。
• USBの供給電流が自動判別できない場合には、供給電流確認ポップアップが表示されます。

供給電流が1.5Aに満たない場合、本機の省電力モードがオンとなり、一部の機能が制限されます。

（→ 「パワーセーブ(省電力)モードについて」）















1. 3-3 電源をオンにする／オフにする

注意

本機の電源のオン／オフは、本機に接続しているモニターシステムのボリュームを絞った状態で行ってください。

電源をオン／オフするときにヘッドホンを装着しないでください。ノイズによっては、ヘッドホンのドライバーユニットや聴覚を損傷する恐れがあります。

電源をオンにする

/HOLDスイッチをマーク方向にスライドさせ、画面が表示されたら離してください。

起動画面

本機が起動すると、タッチディスプレイに画面が表示されます。初回起動時は、言語選択画面が表示されます。2回目以降は、前回終了時にLAUNCHER画面で選択したアプリのHOME画面が表示されます。

電源をオフ（スタンバイ状態）にする

/HOLDスイッチをマーク方向にスライドさせ、画面が消えたら離してください。

シャットダウン処理が実行され、電源がオフになります。

注意

電源をオフにするときは、必ず/HOLDスイッチで行ってください。

正しくシャットダウン処理が行われないと、録音データや設定などが全て失われる場合があります。なお、失われたデータや設定は、復元できません。

メモ

録音待機中／録音中は、電源をオフにすることはできません。

リジューム機能

本機は電源をオフにするとき、再生を停止した位置を記憶します。

次に電源をオンにしたとき、その停止した位置から再生することができます。

メモ

停止した位置はmicroSDカードに記録されるため、電源オンの状態でmicroSDカードを入れ換えた場合には、停止位置が記憶されません。

言語と日時を設定する

言語を選択する

お買い上げ後、はじめて電源をオンにしたとき、画面表示の言語選択画面が表示されます。



1. 1. 画面を縦にスワイプして、設定したい言語を探す。
2. 2. 設定したい言語をタップして確定する。

メモ

言語設定は、一般設定 画面 > システムページ > 言語項目でも、再設定できます。

日時を設定する

言語設定の後、または日時設定がリセットされているとき、日時を設定する 日時設定 画面が表示されます。



1. 1. 数字をタップしてからスライドして日時を設定する。
2. 2. 設定ボタンをタップして確定する。

メモ

日時設定は、一般設定画面 > システムページ > 日時設定項目からも変更できます。

microSDカードをフォーマット（初期化）する

フォーマットされていないカードが挿入されていると以下のようなメッセージが表示されます。

OKをタップしてフォーマットを実行します。



• 本機で初めて使用するmicroSDカードをフォーマットするときは、SD完全初期化を推奨します。
• フォーマットが成功すると、アプリ選択画面(LAUNCHER画面)が表示されます。

フォーマットは、一般設定画面 > システムページ > カード初期化 項目からでも実行できます。



1. 1. SD初期化またはSD完全初期化をタップする。



1. 2. はいをタップする。

注意

フォーマットするとmicroSDカードの全てのデータが消去されます。

データをパソコンにバックアップしてからフォーマットを実行してください。

メモ

• SD完全初期化を実行すると、繰り返し使用で低下した書き込み性能が改善する可能性があります。録音中に「書き込みエラー録音継続します」または「カード速度低下BOFマーク要確認」というメッセージが表示された場合は、SD完全初期化を実行してください。
• SD完全初期化は、メモリーのエラーをチェックしながらフォーマットを実行するため、SD初期化と比べて多くの時間がかかります。

1. 第4章　接続

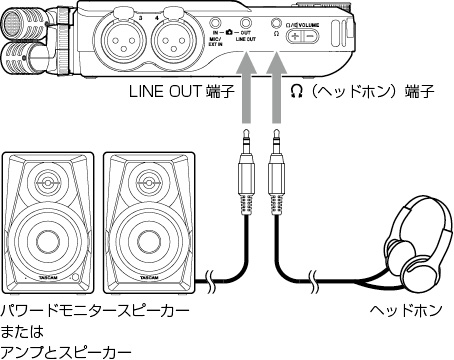

1. 4-1 接続例

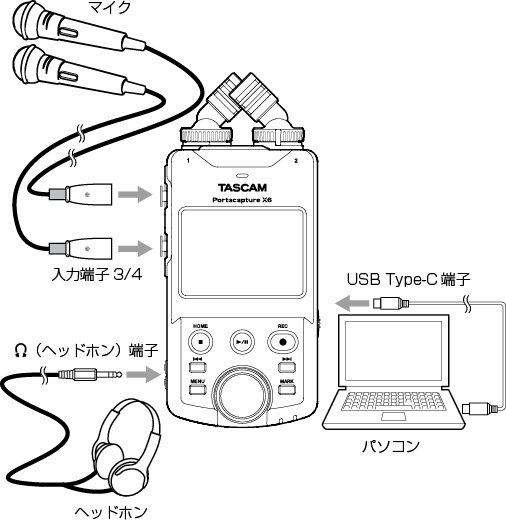

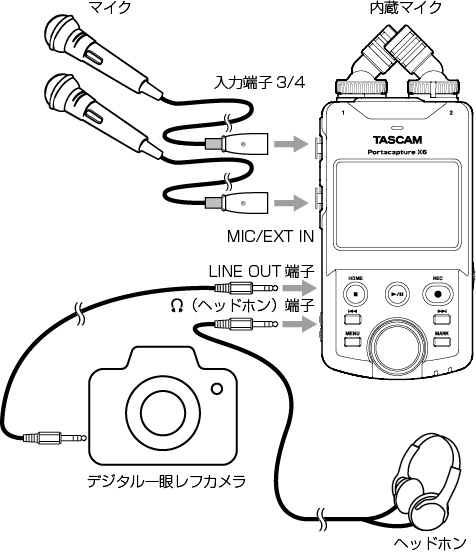

MANUALアプリを使う場合

最大4入力のマルチトラック録音が可能です。



PODCASTアプリを使う場合

最大2入力のマルチトラック録音が可能です。



メモ

複数のヘッドホンをご使用の場合は、市販の多チャンネルヘッドホンアンプ等をご使用ください。



1. 4-2 内蔵マイクを設定する

内蔵ステレオマイクについて

本機のステレオ内蔵マイクは可動式になっており、マイクの方式を角度設定で変えることができるようになっています。

True X-Y方式

位相差を抑えた、クリアなステレオ感のある録音が可能です。

A-B方式

左右に大きく広がったステレオ感のある録音が可能です。

黒い矢印が指すリング部分をつまんで回し、内蔵マイクの角度を変更します。



内蔵マイクは、止まるまで回して固定することで使用可能になります。

止まるまで回していないと、内蔵マイクは正しく設定されません。





1. 4-3 外部マイク/外部機器を接続する

外部マイクを接続する

マイクを入力端子3/4のXLRジャックに接続してください。

マイクを音源の方向へ向け、振動の少ない、安定した場所に設置してください。

XLRジャックに差し込む場合、「カチッ」と音がするまで差し込んでください。引き抜くときは、ロック機構を押さえながら引き抜いてください。



接続後、入力選択設定が終わったら、入力設定でマイクレベルかラインレベルのどちらかを選択してください。（→ 「各入力で入力設定する」）

メモ

• ファンタム電源を必要とするマイクを使用するときはファンタム電源の設定をしてください。（→ 「ファンタム電源の電圧値の設定」）
• 接続する機器がアンバランス出力の場合は、MIC/EXT IN端子に接続してください。

MSマイクを接続する

入力端子3/4に接続することができます。

MSマイクのMid側を入力端子3に、Side側を入力端子4に接続してください。

接続後、一般設定画面 > 入出力設定ページ > MSデコード > 入力対象項目で接続した端子が割り当てられたトラックを選択してください。

MSマイクを使った録音については、「MSデコード機能を使う」を参照してください。





外部機器を接続する

• ステレオミニケーブルで接続する場合は、MIC/EXT IN端子に接続してください。

接続後、入力選択設定（→ 「入力選択機能を使う」）が終わったら、入力設定を「MIC/EXT IN」に変更してください。（→ 「各入力で入力設定する」）

• XLRプラグで接続する場合は、入力端子3/4に接続してください。

接続後、入力選択設定（→ 「入力選択機能を使う」）が終わったら、入力設定を「ライン」に変更してください。（→ 「各入力で入力設定する」）



XLR-3-31相当（1：GND、2：HOT、3：COLD）

1. 4-4 カメラと接続する

カメラでの動画撮影時に、カメラと同じ音声を同時に録音することができます。カメラに音声を入力するために、本機とカメラを接続する場合は、以下のように接続してください。



カメラ用に出力を設定する

カメラ用のライン出力レベルを最大30dBアッテネート(減衰)することができます。

「カメラ用に出力を設定する」を参照してください。



1. 4-5 モニター用機器を接続する

外部モニターシステム（パワードモニタースピーカーまたはアンプとスピーカー）で聴く場合は、LINE OUT端子に外部モニターシステムを接続してください。

ヘッドホンで聴く場合は、 （ヘッドホン）端子にヘッドホンを接続してください。

設定によっては、REC[]ボタンを押さないと、モニターできない場合があります。詳しくは、「録音動作の流れ」を参照してください。



1. 4-6 内蔵スピーカーを使用する

本機の内蔵スピーカーで再生音を聴く場合は、 一般設定 > 入出力設定ページ > スピーカー出力項目をオンにしてください。

メモ

（ヘッドホン）端子に機器が接続されていると、スピーカー出力がオンに設定されていてもスピーカーから音は出力されません。

1. 4-7 再生の音量を調節する

内蔵スピーカーおよび （ヘッドホン）端子から出力される音量を、 （ヘッドホン／スピーカー）ボリュームの＋/−を押して音量を調節します。



注意

本機の内蔵スピーカーで再生音を聴く場合は、一般設定画面 > 入出力設定ページ > スピーカー出力項目をオンにしてください。出荷時の設定は、オフになっています。

メモ

録音ガイド中、録音待機中、録音中またはヘッドホンを接続するとスピーカーから音は出力されません。



1. 4-8 パソコンやスマートフォンと接続する

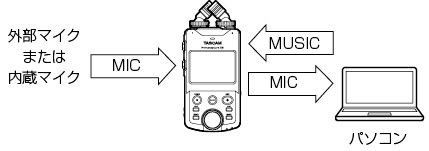

パソコン (Windows/Mac) やスマートフォンとUSB接続すると、以下のような使い方ができます。

• USBマイクとして使う
• 本機のmicroSDカードで録音しながら、パソコンでも録音する (バックアップ録音)
• パソコンの再生音をモニターする
• microSDカードリーダー（パソコン接続時のみ）

メモ

本機とパソコン (Windows/Mac) やスマートフォンを接続する場合、別途USBケーブルを用意する必要があります。（→ 「USBケーブル(通信用またはデータ転送用)について」）

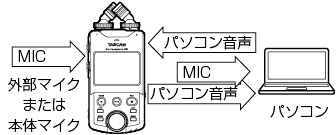

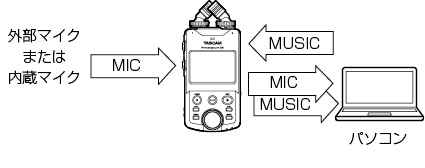

• パソコンの再生音と本機に接続したマイクの音声をミックスしてネット配信する (ループバック)



詳しい使い方は、「USB接続」を参照してください。



1. 第5章　入出力設定

1. 5-1 入力選択機能を使う

2トラック単位でトラック番号と入力端子の割り当てを設定します。

入力選択の変更は録音アプリの画面から行います。

1. 1. 本体左下のショートカットメニューボタンを押す。

1. 2. 入力選択アイコンをタップする。



1. 3. 入力端子の割り当てを変更するトラックをタップする。



1. 4. 割り当てる入力端子をタップする。

必要に応じて、手順3、4の操作を行ってください。



1. 5. BACKアイコンをタップして設定を終了する。



注意

内蔵マイクとMIC/EXT INは同時に使用できないため、どちらか片方しかトラックに割り当てることができません。

メモ

• 入力設定は、新しく割り当てたトラックに引き継がれます。ただし、ステレオリンクを除きます。
• 内蔵マイクを割り当てたトラックは「MIC」と表示されます。
• MIC/EXT IN端子を割り当てたトラックは「EXT」、プラグインパワーをオンにすれば「EXT MIC」と表示されます。（→ 「プラグインパワーを設定する」）





1. 5-2 各入力で入力設定する

設定するトラックの入力設定アイコンまたはショートカットメニューの入力設定をタップして設定画面を表示します。

[MANUAL録音アプリの例]
入力設定アイコンをタップする。

メモ

• USBは入力設定の対象外です。
• 設定項目は1画面に全て表示されていません。画面を上下にスワイプして必要な設定項目を表示してください。
• 設定可能なトラックはアプリによって異なります。（→ 「録音アプリの出力ファイル」）
• トラックを選択して設定を行いますが、設定は選択したトラックに割り当てられている入力端子の設定として保存されます。このため入力選択機能を使ってトラックと入力端子の割り当てを変更しても入力端子の設定が変わることはありません。ただし、ステレオリンクを除きます。

ステレオリンク (ステレオリンク)

トラック1/2、3/4の音声をステレオ音声としてミキサーに送ることができます。

ステレオリンクするトラックのどちらかを選択し、ステレオリンク設定をオンにしてください。

メモ

• 出荷時の設定は、内蔵マイクを接続するトラック1/2はステレオリンクがオンになっています。内蔵マイクがステレオリンクしているときのトラック表示は「MIC」になります。
• MIC/EXT IN入力とUSB入力のステレオリンク設定はオン固定のため、ステレオリンクボタンは無効になっています。

録音する入力ソースの設定 (入力)

トラックの入力ソースの設定をします。

入力 1/2の時は、「MIC」か「EXT」を選択してください。

入力 3/4の時は、「MIC」か「ライン」を選択してください。

• 「EXT」を選択すると、MIC/EXT IN 端子がトラックにステレオリンク設定で割り当てられます。
• 「ライン」を選択すると、入力信号が−22dBアッテネートされます。

ファンタム電源を使う (ファンタム電圧)

ファンタム電源を必要とするマイクを使用するときに設定します。（→ 「ファンタム電源の電圧値の設定」）

入力レベルを自動調節する (オートゲイン)

オンにすると、入力音声に合わせて入力レベルが自動で調整されます。入力音が小さいときは大きく、大きいときは小さくなるように録音レベルを自動で調節するため、会議録音などに適しています。オートゲインをオンにした状態では、手動で録音レベルを変更することはできません。



ローカットフィルターの設定 (低域カット)

選択した周波数以下の音声をカットします。

ローカットフィルターを使用すると、空調機やプロジェクターなどによるノイズや耳障りな風切り音などのノイズを低減することができます。

ノイズに合わせて、ローカットフィルターのカットオフ周波数を設定してください。

低域カット

オフ/40Hz/80Hz/120Hz/220Hz

ノイズゲートの設定 (ノイズゲート)

一定レベル以下の音声を無音にします。

弱いを選択すると小さな音だけ無音になり、強いを選択するとある程度大きな音も無音になります。

リミッターの設定 (リミッター/コンプ)

リミッターを使うと、突発的な過大入力音による歪みを抑えることができます。

オフ

リミッターをオフにします。

リミッター

突発的な過大入力による歪みを防ぐ機能です。

音量変化が激しいライブ録音などに適しています。

注意

入力音が大きすぎるとリミッター機能をオンにしても歪んでしまう場合があります。そのときは、手動で入力レベルを下げるか、音源から本体を離してください。

コンプ

小さい入力は大きく、大きな入力はそれ以上大きくならないよう調整します。

歪みを防ぐ機能はありません。

過大入力が無く音量変化が大きな環境などに適しています。

イコライザーの設定 (EQ)

イコライザーは、特定の周波数帯域を増幅あるいは減衰させるエフェクターです。個々の楽器の色付けや、幅広い帯域のバランス調整や余分な帯域のピンポイント・カットなどに使用します。

VOICE

インタビューや会議、ポッドキャストなどでの音声録音に適した設定です。

GUITAR

アコースティックギターの録音に適した設定です。

LOUD

バンド演奏など、重低音を強調したい録音に適した設定です。

VOCAL

歌唱の録音に適した録音です。

マニュアル EQ

4つの帯域を手動で調整できます。うち2つは低域ブーストと高域ブースト、もう2つはピークカーブを設定できます。

マニュアルEQ

4バンドのEQを手動で調節できます。

調整するつまみをタップ		フェーダーを左右にスライドさせて調節する。

メモ

調整するつまみをタップ後、ホイールを回して、微調整することもできます。

ゲインつまみ(HIGH/H-MID(HIGH MID)/L-MID(LOW MID)/LOW)

各バンドの増幅、減衰量を設定します。

設定範囲

ゲイン: −12dB〜+12dB (初期値: 0dB)

FREQつまみ(HIGH/HIGH MID/LOW MID/LOW)

HIGHとLOWはカットオフ周波数、HIGH MIDとLOW MIDは中心周波数を設定します。

設定範囲

HIGH: 1.7kHz〜18.0kHz (初期値: 5.5kHz)

HIGH MID: 32Hz〜18.0kHz (初期値: 1.7kHz)

LOW MID: 32Hz〜18.0kHz (初期値: 1.7kHz)

LOW: 32Hz〜1.6kHz (初期値: 400Hz)

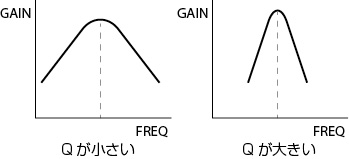

Qつまみ(HIGH MID/LOW MID)

各バンドの尖鋭度(尖り具合)を設定します。

値が大きいほど尖った特性になり、設定周波数を中心にして、狭い範囲の周波数帯域に作用します。値が小さほどなだらかな特性になり、設定周波数を中心にして、広い範囲の帯域に作用します。

設定範囲

HIGH MID: 0.25〜16.00 (初期値 2.00)

LOW MID: 0.25〜16.00 (初期値 2.00)

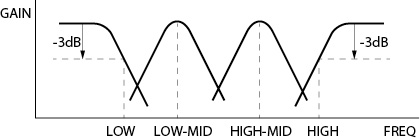

EQ特性例





入力の位相を反転させる (位相反転)

オンにすると位相（フェーズ）を反転します。

メモ

同じ音源を2本以上のマイクで録音しているときに、音がボヤけると感じた場合、いずれかひとつあるいは複数の入力を位相反転すると音質が改善する場合があります。



入力ゲインを調節する (GAIN)

GAINをスライドして入力レベルを調節する。

• レベルメーターを見ながら−12dBを中心にレベルが変化し、PEAKインジケーターが点灯しないようにGAINを調節してください。
• PEAKインジケーターが点灯したときの録音音声は、歪むことがあります。

メモ

入力レベルが−2dBを超えると、本機のPEAKインジケーターが点灯します。



メモ

• アナログ回路でオーバーロードが発生した場合、レベルメーター全体が赤く点灯します。

録音音声が歪む可能性がありますので、以下の方法で調整してください。

・入力ゲインをLOWに切り換える。

・音源からマイクを遠ざける。

・音源の音量を下げる。

• GAINをタップ後、ホイールを回して、微調整することもできます。

入力ゲインを切り換える (入力ゲイン)

入力ゲインは、GAIN LOWとGAIN HIGHの2種類を選択できます。

GAIN LOWまたはGAIN HIGHのボタンをタップするとGAIN HIGHまたはGAIN LOWに切り換わります。

メモ

• GAIN LOW設定で入力ゲインを調節して、ゲインが不足しているときはGAIN HIGHに切り換えて調節をしてください。
• ステレオリンクをしている入力は、ゲイン切り換えが連動します。
• 入力1-2のみ、ステレオリンクを解除してもゲイン切換は連動します。

1. 5-3 入力にリバーブをかける (リバーブ)

一般設定 画面 ＞ 入出力設定ページ ＞ リバーブ項目で設定します。

設定をオンにすると選択したトラック（1/2、3/4、MIX）にリバーブをかけます。

メモ

録音設定が96kHzのときはリバーブを使用できません。

種類

リバーブの種類を選択します。

タイプ	効果
LARGE HALL （初期値）	大きなホール空間をイメージしたリバーブです。
SMALL HALL	小さなホール空間をイメージしたリバーブです。
ROOM	小さな室内の空間をイメージしたリバーブです。
STUDIO	スタジオのような空間をイメージしたリバーブです。
PLATE1	大きなプレートを模したプレートリバーブです。
PLATE2	小さなプレートを模したプレートリバーブです。

入力対象

リバーブをかけるトラックを選択します。

ミックスを選択するとミキサーアウトにリバーブがかかります。

レベル

リバーブの量を設定します。



1. 5-4 ファンタム電源の電圧値の設定

ファンタム電源の供給電圧は、一般設定 画面 > 入出力設定ページ > ファンタム電圧項目で設定します。

ファンタム電圧項目をタップ		希望する電圧をタップ

メモ

• ファンタム電源の出力のオン/オフは入力設定画面で設定します。（→ 「ファンタム電源を使う (ファンタム電圧)」）
• 初期値は+48Vです。
• +48Vに設定した場合、+24Vよりも電池の消耗が早くなります。

注意

• ファンタム電源をオンにした状態で、MIC/EXT IN端子にマイクの抜き差しをしないでください。大きなノイズを発生し、本機および接続中の機器が故障する恐れがあります。
• ファンタム電源を必要とするコンデンサーマイクを使用する場合のみ、ファンタム電源をオンにしてください。ファンタム電源を必要としないダイナミックマイクや外部機器などを接続しているときにファンタム電源をオンにすると、本機および接続中の機器が故障する恐れがあります。
• ファンタム電源を必要とするコンデンサーマイクとダイナミックマイクを合わせて使用する場合は、必ずバランスタイプのダイナミックマイクをご使用ください。アンバランスタイプのダイナミックマイクを混用することはできません。
• リボンマイクの中には、ファンタム電源を供給すると故障の原因になるものがあります。疑わしい場合は、リボンマイクにファンタム電源を供給しないでください。
• コンデンサーマイクによっては、 +24Vに設定されたファンタム電源では動作しないものもあります。
• 電池の持続時間は、使用するマイクによって変わります。詳しくは、マイクの取扱説明書などを参照してください。
• 電池でファンタム電源を使用すると、マイクによっては極端に使用時間が短くなる場合があります。別売の専用ACアダプター（TASCAM PS-P520U）の使用をお勧めします。

また、この推奨スペックを下回るアダプターを使用した場合、複数の入力でファンタム電源を使用した際に電源が自動的に切れる場合があります。

• ファンタム電源使用中は、USB端子に接続されている電源ケーブルの抜き差しを行わないでください。本体に電池を挿入している状態でも電源が切れる可能性があり、録音中のデータが破損または消失してしまうことがあります。
• USBバスパワーで使用する場合、使用されるパソコンによってはファンタム電源が供給できない場合があります。その場合は電池駆動を設定します。

1. 5-5 プラグインパワーを設定する

一般設定 画面 > 入出力設定ページ > プラグインパワー項目で設定します。

選択肢：オフ (Default) / オン(ステレオ) / オン (モノラル)

プラグインパワーを必要とする外部マイクを接続したとき、オン に設定します。

モノラルマイクを接続するときには「オン(モノラル)」を選択することで、L/R両チャンネルに同じ信号が録音されます。

注意

プラグインパワーを必要とするマイクを接続するとき以外は、プラグインパワーをオンにしないでください。接続した機器の故障の原因になる恐れがあります。

詳細については、マイクの取扱説明書を参照してください。

1. 第6章　録音アプリ

1. 6-1 録音アプリについて

録音待機機能

本機には、REC[]ボタンを押してから入力信号のモニターを開始する「録音待機」機能があり、すべての録音アプリで使用できます。

録音を停止せずに録音と録音待機を繰り返すことで、一つのファイルとして保存することができます。

出荷時の設定は、「録音待機」機能はオフになっています。

「録音待機」機能がオフのとき、録音アプリ起動中は常に入力信号のモニターを行います。

「録音待機」機能がオンのとき、録音ガイド中、録音待機中と録音中のみ入力信号のモニターを行います。

「録音待機」機能の設定は、一般設定画面 > 録音設定ページ > 録音待機項目で行います。

メモ

「録音待機」機能をオンにすると、停止状態で入力信号のモニターがオフになるため、停止状態での消費電力を抑えることができます。

録音動作の流れ

本機は、「録音ガイド」機能(*1)と「録音待機」機能のオン/オフに応じて、ボタンを押すごとに以下のように状態が変わります。

録音ガイド機能：オン　録音待機機能：オフ



録音ガイド機能：オン　録音待機機能：オン



録音ガイド機能：オフ　録音待機機能：オフ



録音ガイド機能：オフ　録音待機機能：オン





*1: 「録音ガイド」機能は、MANUALアプリのみ使用できます。MANUALアプリ以外では、設定のオン／オフに関わらず「録音ガイド」機能はオフとして動作します。

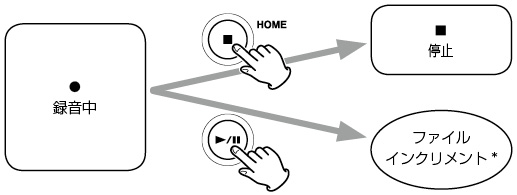

1. 6-2 録音中の各ボタンの動作

録音待機機能オン





録音待機機能オフ





* ファイルインクリメントについては、「録音を続けたままファイルを切り換える (ファイルインクリメント機能)」 を参照してください。



1. 6-3 ASMRアプリで録音する

入力音声に応じて画面エフェクトが変化する録音アプリです。ステレオ感を強調させるために、内蔵マイクをお使いの場合はA-B方式で録音することを推奨します。（→ 「内蔵マイクを設定する」）

画面の説明



SHORTCUT MENU

本体左下のショートカットメニューボタンを押すと、以下のメニューが表示されます。 LAUNCHER アプリの切り換え、本体設定 (→ 録音アプリの起動方法) ブラウザ ファイル操作 (→ ファイルブラウズ画面の使い方) 一般設定 詳細設定(→ 一般設定) 入力選択 トラック番号と入力端子の割り当て (→ 入力選択機能を使う) 入力設定 入力設定(→ 各入力で入力設定する) 録音設定 録音設定、操作 (→ 録音設定)

入力レベルの設定

1. 1. 画面中央のリングの内側をタップする。
2. 2. 録音対象物をマイクに近づけて、レベルメーターを見ながらPEAKインジケーターが点灯する手前でGAINを調節する。

メモ

• 入力レベルが−2dBを超えると、本機のPEAKインジケーターが点灯します。
• PEAKインジケーターが点灯したときの録音音声は、歪むことがあります。
• レベルメーター全体が赤く点灯した場合は、アナログ回路でオーバーロードが発生しています。
• GAINをタップ後、ホイールを回して、微調整することもできます。



1. 6-4 MANUALアプリで録音する

本機の基本となるアプリです。最大4チャンネルのマルチトラック録音が可能です。

録音ガイド機能(MANUALアプリのみ)

録音は、LAUNCHER画面で表示される各種録音アプリの中から目的にあった録音アプリを起動して行います。（→ 「アプリについて」）

録音を適切なレベルで行うために、録音アプリ起動後に、各トラックの入力レベル設定、各トラックのミックスバランスを設定する必要があります。

本機には、誤操作により必要な設定をスキップしたり、違う順番で設定をしたりしないようにする「録音ガイド」機能があり、MANUALアプリでのみ使用できます。（出荷時には「録音ガイド」機能がオンになっています。）

MANUALアプリ起動後、操作手順が表示されるので指示に従って調節を行ってください。

録音ガイド中は、以下の設定手順で設定画面が遷移し、正しい順番で設定を行うことができます。

注意

入出力設定に関するガイドは表示されません。

メモ

• 出荷時の設定（「録音ガイド」機能がオン）では、「録音ガイド」機能に沿ってミキサー画面まで設定を進めないと録音を開始できません。
• 「録音ガイド」機能が不要なときは、MANUALアプリのHOME画面に移動し、SHORTCUT MENU > 録音ガイドをオフにしてください。ミキサー画面以外でも録音を開始できるようになります。
• 「録音ガイド」機能のオン／オフによる録音動作の違いについては、「録音動作の流れ」を参照してください。
• 「録音ガイド」機能がオンでも録音待機中は、ミキサー画面以外の画面でも録音開始できます。

設定手順

HOME画面		入力設定画面		ミキサー画面		HOME画面
		入力レベルを設定する		ミックスバランスを設定する		録音

画面の説明





SHORTCUT MENU

本体左下のショートカットメニューボタンを押すと、以下のメニューが表示されます。

LAUNCHER アプリの切り換え、本体設定 (→ 録音アプリの起動方法) ブラウザ ファイル操作 (→ ファイルブラウズ画面の使い方) 一般設定 詳細設定(→ 一般設定) 入力選択 トラック番号と入力端子の割り当て (→ 入力選択機能を使う) ミックスダウン (→ ミックスダウン機能) 録音設定 録音設定、操作 (→ 録音設定) 録音ガイド (→ 録音ガイド機能(MANUALアプリのみ)) オーバーダブ / パンチI/O (→ オーバーダブ / パンチI/O（MANUALアプリのみ）)



ホイール操作

GAIN、フェーダー、PANやMASTER LEVELをタップ後、ホイールを左右に回すことで設定を微調整することができます。

スライド操作で大まかな値を決め、その後に微調整する際に便利です。

入力レベルの設定

1. 1. HOME画面を表示させ、本機のREC[]ボタンを押す。

RECインジケーターが点滅します。



録音ガイド機能がオフ、録音待機機能がオフのときは、REC[]ボタンを押す必要はありません。（→ 「録音動作の流れ」）

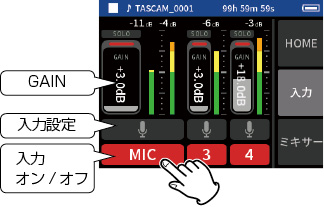

1. 2. 画面右の入力ボタンを押し、入力設定画面を表示する。MIC、3または4をタップして入力のオン/オフを変更する。

録音形式がWAVの場合、オンにしたトラックが録音されます。



入力設定の詳細については、「各入力で入力設定する」を参照してください。

1. 3. レベルメーターを見ながら−12dBを中心にレベルが変化し、PEAKインジケーターが点灯しないようにGAINを調節する。

メモ

• 入力レベルが低すぎると録音した音が小さくなり、高すぎると音が歪みます（音割れ）。
• 入力レベルが−2dBを超えると、本機のPEAKインジケーターが点灯します。
• PEAKインジケーターが点灯したときの録音音声は、歪むことがあります。
• レベルメーター全体が赤く点灯した場合は、アナログ回路でオーバーロードが発生しています。
• GAINをタップ後、ホイールを回して、微調整することもできます。

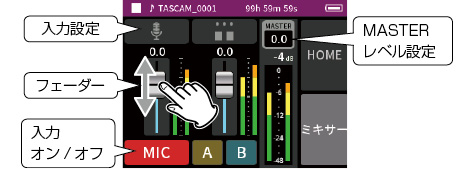

ミキサーの設定

1. 1. 画面右のミキサーをタップしてミキサー画面にする。



1. 2. 各トラックのフェーダーをスライドして、MASTERへ送る音量のバランスを調節する。

フェーダー

各トラックの出力レベルを調節します。



PAN

各トラックの左右の音量バランスを調節します。

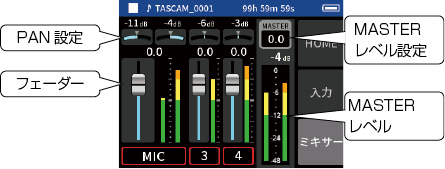

ミキサー画面
PAN設定をタップする		スライダーを左右にスライドさせてバランスを調節する。



MASTER LEVEL

各トラックをミックスした音声のレベルを調節します。

各トラックのレベルのバランスを調整後、全体のレベルを調節したいときに変更します。

各トラックをミックスした音声をモノラルにしたいときは、フェーダー下の設定をMONOに変更してください。

ミキサー画面
MASTER LEVEL設定をタップする。		フェーダーを左右にスライドさせてレベルを調節する。

メモ

ミックスバランス設定は、カレントプロジェクトを切り換えた場合、または電源をオフした場合に保存されます。

また、マスターファイルのステレオ/モノラル設定を本機では記憶しません。

録音の際に必ず設定を行って下さい。



1. 6-5 MUSICアプリで録音する

楽器演奏や歌唱の簡易収録に適した録音アプリです。

画面の説明



SHORTCUT MENU

本体左下のショートカットメニューボタンを押すと、以下のメニューが表示されます。

LAUNCHER アプリの切り換え、本体設定 (→ 録音アプリの起動方法) ブラウザ ファイル操作 (→ ファイルブラウズ画面の使い方) 一般設定 詳細設定(→ 一般設定) 録音設定 録音設定、操作 (→ 録音設定) 入力選択 トラック番号と入力端子の割り当て (→ 入力選択機能を使う)

録りたい楽器を選ぶ

楽器選択をタップする。		希望する楽器をタップする。



プリセットなし

ダイナミクスプリセットがかかっていない素の状態です。

ピアノ

ピアノ向け

ギター

アコースティックギター向け

VOCAL

歌唱向け

管楽器

管楽器向け

弦楽器

弦楽器向け

バンド演奏

バンド演奏向け

• 希望する楽器が選択肢にない場合は、プリセットなしを選択してください。





入力レベルの設定

楽器を演奏し、レベルメーターを見ながら−12dBを中心にレベルが変化し、PEAKインジケーターが点灯しないようにGAINを調節してください。

メモ

• 入力レベルが−2dBを超えると、本機のPEAKインジケーターが点灯します。
• PEAKインジケーターが点灯したときの録音音声は、歪むことがあります。
• レベルメーター全体が赤く点灯した場合は、アナログ回路でオーバーロードが発生しています。
• 入力レベル以外の入力設定を行うには、入力設定をタップしてください。
• GAINをタップ後、ホイールを回して、微調整することもできます。



入力設定の詳細については、「各入力で入力設定する」を参照してください。

入力にリバーブをかける (リバーブ)

1. 1. リバーブ設定をタップしてオンにする。
2. 2. タイプをタップしてタイプを選択する。
3. 3. リバーブをスライドしてリバーブの量を調節する。

メモ

リバーブをタップ後、ホイールを回して、微調整することもできます。



詳細は、「入力にリバーブをかける (リバーブ)」を参照してください。



1. 6-6 VOICEアプリで録音する

インタビューやVLOG用の音声収録に適した録音アプリです。

画面の説明



SHORTCUT MENU

本体左下のショートカットメニューボタンを押すと、以下のメニューが表示されます。

LAUNCHER アプリの切り換え、本体設定 (→ 録音アプリの起動方法) ブラウザ ファイル操作 (→ ファイルブラウズ画面の使い方) 一般設定 詳細設定(→ 一般設定) 入力選択 トラック番号と入力端子の割り当て (→ 入力選択機能を使う) 入力設定 入力設定(→ 各入力で入力設定する) 録音設定 録音設定、操作 (→ 録音設定)

入力の設定をする

詳細は、「各入力で入力設定する」を参照してください。

入力レベルの設定

1. 1. 画面中央のリングの内側をタップする。
2. 2. マイクに向かって喋り、録音レベルの表示が赤にならないようにGAINを調節してください。

メモ

• 入力レベルが−2dBを超えると、本機のPEAKインジケーターが点灯します。
• PEAKインジケーターが点灯したときの録音音声は、歪むことがあります。
• レベルメーター全体が赤く点灯した場合は、アナログ回路でオーバーロードが発生しています。
• GAINをタップ後、ホイールを回して、微調整することもできます。



1. 6-7 FIELDアプリで録音する

屋外での収録に適した録音アプリです。

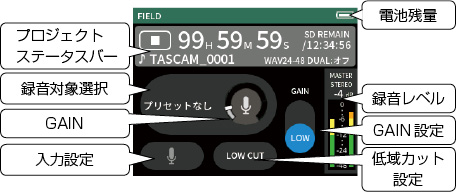

画面の説明



SHORTCUT MENU

本体左下のショートカットメニューボタンを押すと、以下のメニューが表示されます。

LAUNCHER アプリの切り換え、本体設定 (→ 録音アプリの起動方法) ブラウザ ファイル操作 (→ ファイルブラウズ画面の使い方) 一般設定 詳細設定(→ 一般設定) 録音設定 録音設定、操作 (→ 録音設定) 入力選択 トラック番号と入力端子の割り当て (→ 入力選択機能を使う)

入力の設定をする

詳細は、「各入力で入力設定する」を参照してください。

録る対象を選ぶ

画面中央をタップする。		録る対象をタップする。

プリセットなし

マイクプリそのまま(無処理状態)

市街

雑踏などの環境音

自然

草木の揺れや川のせせらぎなど

乗り物

電車/モータースポーツなど

野鳥

野鳥の鳴き声など

• 希望する対象が選択肢にない場合は、プリセットなしを選択してください。





入力レベルの設定

録音対象にマイクを向け、レベルメーターを見ながら−12dBを中心にレベルが変化し、PEAKインジケーターが点灯しないようにGAINを調節してください。

メモ

• 入力レベルが−2dBを超えると、本機のPEAKインジケーターが点灯します。
• PEAKインジケーターが点灯したときの録音音声は、歪むことがあります。
• レベルメーター全体が赤く点灯した場合は、アナログ回路でオーバーロードが発生しています。
• GAINをタップ後、ホイールを回して、微調整することもできます。



入力レベル以外の入力設定を行うには、入力設定をタップしてください。設定の詳細は、「各入力で入力設定する」を参照してください。

ゲインを切り換える(GAIN)

LOW設定で入力ゲインを調節して、ゲインが不足しているときはHIGHに切り換えて調節をしてください。

フィルターを設定する (低域カット)

ローカットフィルターを使用すると、空調機やプロジェクターなどによるノイズや耳障りな風切り音などのノイズを低減することができます。

ノイズに合わせて、ローカットフィルターのカットオフ周波数を設定してください。







1. 6-8 PODCASTアプリで録音する

最大2人までのポッドキャスト収録に適したアプリです。

画面の説明





SHORTCUT MENU

本体左下のショートカットメニューボタンを押すと、以下のメニューが表示されます。

LAUNCHER アプリの切り換え、本体設定 (→ 録音アプリの起動方法) ブラウザ ファイル操作 (→ ファイルブラウズ画面の使い方) 一般設定 詳細設定(→ 一般設定) 録音設定 録音設定、操作 (→ 録音設定) 入力選択 トラック番号と入力端子の割り当て (→ 入力選択機能を使う)

ホイール操作

GAIN、フェーダー、PANやMASTER LEVELをタップ後、ホイールを左右に回すことで設定を微調整することができます。

スライド操作で大まかな値を決め、その後に微調整する際に便利です。

入力レベルの設定

1. 1. ミキサー画面を表示させる。
2. 2. 入力設定アイコンをタップする。
3. 3. 音声を入力し、レベルメーターを見ながら−12dBを中心にレベルが変化し、PEAKインジケーターが点灯しないようにGAINを調節する。

メモ

• 入力レベルが−2dBを超えると、本機のPEAKインジケーターが点灯します。
• PEAKインジケーターが点灯したときの録音音声は、歪むことがあります。
• レベルメーター全体が赤く点灯した場合は、アナログ回路でオーバーロードが発生しています。





ミキサー画面		入力設定画面
入力設定アイコンをタップする。		GAINをスライドして入力レベルを調節する。

ミキサーの設定

フェーダーをスライドして、ミックスバランスを調節する。



MASTER LEVEL

各トラックをミックスした音声のレベルを調節します。

各トラックのレベルのバランスを調整後、全体のレベルを調節したいときに変更します。

各トラックをミックスした音声をモノラルにしたいときは、スライダー下の設定をMONOに変更してください。

ミキサー画面
MASTER LEVEL設定をタップする。		フェーダーを左右にスライドさせてレベルを調節する。

SOUND PADの設定をする

SOUND PADボタンを押したときに再生する音声と再生方法の設定をします。

設定するボタンを選択する

ミキサー画面
右端のパッド設定をタップする。		設定するSOUND PADボタンをタップする。



再生する音声を設定する

ASSIGNをタップする。		希望する設定をタップする。

Applause

拍手・歓声が鳴ります。黄色のPADにデフォルトで割り当てられています。

Brass

ラッパのグリッサンド音が鳴ります。青色のPADにデフォルトで割り当てられています。

Thinking

ウッドベースの短いフレーズが鳴ります。

Heartbeat

心臓の鼓動音が鳴ります。

Ding dong

チャイム音が2度鳴ります。

Wrong Answer

ブザー音が2度鳴ります。

SD CARD

本機でフォーマットしたmicroSDカードにはパッド音源用の「SOUNDPAD」フォルダーが存在します。（→ 「ファイル・プロジェクト構造について」）

このフォルダーに格納した音源ファイルをパッドに割り当てることができます。

SD CARDをタップする。		希望するファイルをタップする。

メモ

• サウンドパッドに割り当てできる音源のフォーマットはWAV 48kHz/16bitのみです。
• microSDカード内の音源がサウンドパッドに割り当てられている場合、microSDカードの抜き差しや本体の電源をオフにすると、初期値のApplause、Brassにリセットされます。

再生方法を設定する

再生方法をタップする。		希望する設定をタップする。

LATCH(初期値)

押すと先頭から再生を開始します。もう一度押すと停止します。さらに押すと先頭から再生を開始します。

PAUSE

押すと先頭から再生を開始します。

もう一度押すと一時停止、さらに押すと続きから再生します。

REPLAY

押すたびに先頭から再生します。



ONE SHOT

押すと先頭から再生します。

再生中にもう一度押しても停止しません。

強制停止させるには長押しします。

REPEAT

押すと先頭から再生(リピート再生)を開始します。

もう一度押すと停止します。

録音中に効果音を鳴らす



サウンドパッドをタップすると設定した再生方法に従って、音源が再生されます。

マスターおよび、PADのトラックの録音ファイルには再生したタイミングで音声が記録されます。

メモ

本体にSDカードを挿入しないと、サウンドパッドは再生できません。

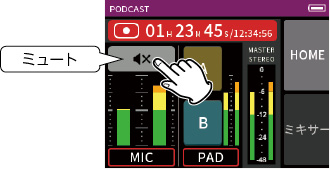

マイクミュート

ミュートボタンを押してミュートのオン、オフを切り換えます。

	ミュートオフ
	ミュートオン



再生する

メモ

• カレントプロジェクトが2ch録音アプリおよびMANUALアプリで録音したファイルの場合、マスターファイルを再生します。
• PODCASTアプリで再生可能なファイルのサンプリング周波数は、48kHzのみです。





1. 第7章　録音設定

1. 7-1 各入力のモニターをする (ソロモニター機能)

MANUALアプリでは、入力画面でモニターしたいトラックのSOLOアイコンをタップすることでソロモニターができます。

MANUALアプリの 入力画面
入力画面で、モニターしたいトラックのSOLOアイコンをタップする。		SOLOアイコンの背景が青くなり、選択したトラックの音声のみがモニター出力されます。

• 選択したトラックのSOLOアイコンをもう一度タップするとMASTER出力がモニター出力されます。



MANUALアプリ、PODCASTアプリの入力画面でSOLOボタンをタップすると、表示されている入力チャンネルのソロモニター(PFL)状態となります。



メモ

• 入力がステレオリンクされている場合はステレオソースのモニターとなります。
• 入力設定画面のソロモニターはAFLです。

1. 7-2 録音ファイルのフォーマットを変更する

一般設定画面 > 録音設定ページ > 録音形式項目で設定します。



録音形式

ファイルフォーマットを選択してください。

注意

MP3ファイルフォーマットの場合、以下の制限があります。

• サンプリング周波数は44.1または48kHzのみ選択可能
• 記録トラックはマスタートラックのみ(トラックファイルは記録されません)

サンプリング周波数

サンプリング周波数を選択してください。

量子化ビット数

量子化ビット数を選択してください。

32bit-float 本機は、32bit-float録音に対応しています。32bit-floatで録音したファイルは、収録後のデータ編集において下記の特長があります。 小さな音を、元の音質を保ったまま音量を上げることが可能です。 聴感上クリップしている音も、音量を下げることで、クリップのない音に復元可能です。 注意 アナログでクリップした際は、音量を下げた場合でもクリップしてしまいます。

注意

PODCASTは、「サンプリング周波数：48kHz 、 量子化ビット数：24bit」のみ選択可能です。

1. 7-3 モノラル録音をする

ミキサー画面のMASTERレベル設定で設定を切り換えます。

• MANUALアプリとPODCASTアプリでのみ設定可能です。

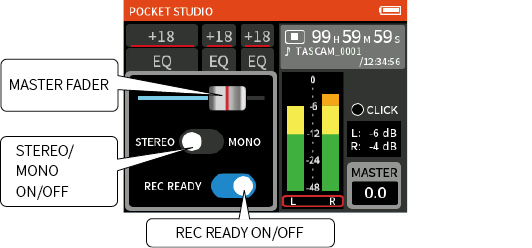

MANUALアプリミキサー画面の例
MASTER LEVEL設定をタップする。		STEREO/MONOスイッチをタップして設定する。

1. 7-4 録音中に一時停止する (レックポーズ機能)

「録音待機機能」を参照してください。

1. 7-5 録音を自動的に始める (オートレック機能)

一般設定画面 > 録音設定ページ > 自動録音項目で設定します。

録音を自動で開始させる機能です。

録音レベルが設定したレベルを上回ると録音を開始します。また、録音レベルが設定したレベルを下回ったとき、一時停止するか、ファイルインクリメントするかを設定できます。

自動録音

オンにすると以下の設定で録音を行います。

スタートレベル

録音を開始する録音レベルを設定します。

オフを選択したときはREC[]ボタンを押して録音を開始します。

終了レベル

録音を終了する録音レベルを設定します。

オフを選択したときはHOME[]ボタンを押して録音を終了します。

終了ディレイ

録音レベルが終了レベルを下回ってから録音を終了するまでの時間を設定します。

時間が経過する前に録音レベルが終了レベルを上回った場合は

録音を継続します。

終了モード

オートレックが始まった後、録音レベルが終了レベルを下回り、 再び開始レベルを超えたとき次のように動作します。

同じファイル：同じファイルで録音を継続

新しいファイル：次のファイルで録音を開始

1. 7-6 同時に2つの設定で録音する (デュアルレック機能)

一般設定画面 > 録音設定ページ > デュアルフォーマット項目で設定します。

録音時に異なるフォーマットで録音を行います。

MP3

FLOAT

通常の録音に加え、選択したフォーマットでも録音を行います。

メモ

• MP3デュアルフォーマット録音は、サンプリング周波数96kHzのときは使用できません。
• FLOATデュアルフォーマット録音は、マニュアルアプリの96kHzでは使用できません。
• ローカット、ノイズゲート、リミッター、イコライザー、位相反転をオンにした場合は、両方のファイルに機能します。

1. 7-7 録音開始の少し前から録音する (プリレック機能)

一般設定画面 > 録音設定ページ > プリ録音項目で設定します。

オンにすると録音待機中に入力される信号を最大2秒間録音しておき、録音開始時に最大2秒前からの信号を録音します。

メモ

プリレックをオンに設定すると同時に録音待機もオンになります。

1. 7-8 入力レベルを自動で調整する (オートレベル機能)

各アプリの入力 設定画面 > オートゲイン項目で設定します。

入力音量にあわせて入力レベルを自動的に上下させます。音量が上下しても問題ない会議録音などに最適です。

1. 7-9 録音ファイルの名前について

「ファイル名について」を参照してください。

1. 7-10 録音フォルダーを指定する

「ファイル操作」を参照してください。

1. 7-11 録音を続けたままファイルを切り換える (ファイルインクリメント機能)

ファイル番号を自動または手動で切り換えることができます。

メモ

• 新しいファイルが作成されると、ファイル名の末尾の数字が繰り上がります。
• 新たに作成するファイルのファイル名がすでに存在する場合は、さらに数字が繰り上がります。
• フォルダーとファイルの総数が5000個を超える場合は、新たなファイルは作成できません。

自動

一般設定画面 > 録音設定ページ >自動ファイル分割項目で設定します。

録音中に設定した時間が経過したときに自動的に現在のファイルへの録音を終了し、新しいファイルに録音を継続することができます。

手動

手動で切り換える場合は、録音中に本体の/ボタンを押します。





1. 7-12 オーバーダブ / パンチI/O（MANUALアプリのみ）

再生トラックの音声を聞きながら別のトラックに追加録音する（オーバーダブ）ことや、録音済みプロジェクトのトラックの一部分を上書きする（パンチI/O）ことが可能です。

オーバーダブを実行する

1. 1. MANUALアプリを起動して、オーバーダブを行うプロジェクトをカレントプロジェクトにする。

カレントプロジェクトの選択方法は、「選択」を参照してください。

1. 2. ショートカットメニューボタンをタップし、「オーバーダブ / パンチI/O」
   を選択して、オーバーダブ / パンチI/O モードに切り換える。

1. 3. 入力画面を開き、録音したいトラックを録音対象(赤)に切り換える。



1. 4. RECボタン[]を押して現在位置から録音を開始する。

• 録音中はオーバーダブ録音トラック(赤)の入力音声と、再生トラック(緑)の音声を同時にモニターできます。

1. 5. オーバーダブ終了地点でHOME[]ボタンを押して録音を終了する。

この時、本機は停止状態になります。

1. 6. ショートカットメニューをタップし、「モード終了」を選択して、オーバーダブ / パンチI/Oモードを終了する。



メモ

• トラックが追加されるため、マスターファイルの音声もその内容に応じて書き換わります。
• 「EXT IN」と「USB」は新たな入力として録音トラックに割り当てることはできません。



パンチI/Oを実行する

1. 1. MANUALアプリを起動して、パンチI/Oを行うプロジェクトをカレントプロジェクトにする。

カレントファイルの選択方法は、「選択」を参照してください。

1. 2. 本体左下のショートカットメニューボタンを押し、「オーバダブ / パンチI/O」を選択して、オーバダブ / パンチI/Oモードに切り換える。

1. 3. プロジェクトを再生し、あらかじめ上書きするタイミングを決める。

上書きする音声が元のトラック音声とうまくつながるようなポイントを選びます。



1. 4. 入力画面を開き、上書きしたいトラックを録音対象(赤)に切り換える。



1. 5. 上書きするタイミングでREC[]ボタンを押す。

録音対象(赤)にしたトラックの上書き録音が開始されます（パンチイン）。

録音中は上書き対象の録音トラック(赤)の入力音声と、再生トラック(緑)の音声を同時にモニターできます。

1. 6. 上書き部分の終わりに来たらHOME[]ボタンを押して録音を終了する。（パンチアウト）。

この時、本機は停止状態になります。

1. 7. 本体左下のショートカットメニューボタンを押し、「モード終了」を選択して、パンチI/Oモードを終了する。

メモ

• パンチI/Oはトラックの⼀部分を上書きするため、マスターファイルの音声もその内容に応じて書き換わります。
• パンチI/O時、「MIC/EXT IN」と「USB」は新たな入力として録音トラックに割り当てることはできません。



オーバダブ / パンチI/O操作を取り消す（取り消し）

最後に行ったオーバダブ / パンチI/O操作を取り消すことが可能です。（取り消し）

1. 1. オーバダブ / パンチI/Oで、本体左下のショートカットメニューボタンを押し、「取り消し」を選択する。



取り消しを実行するかを確認するメッセージがポップアップ表示されます。

1. 2. はいを選択する。

最後のオーバダブ / パンチI/O操作を行う前の状態に戻ります。

取り消し操作を取り消す（やり直し）

1. 1. 取り消し操作を行った後、本体左下のショートカットメニューボタンを押し、「やり直し」を選択する。



やり直しを実行するかを確認するメッセージがポップアップ表示されます。

1. 2. はいを選択する。

最後のオーバダブ / パンチI/O操作が再び有効になって本機が最新の状態に戻ります。

メモ

• 取り消しとやり直しの操作は1回のオーバダブ / パンチI/Oに対して1度のみ有効です。
• 取り消しまたはやり直しに関する情報はオーバダブ / パンチI/Oモードを終了する、または本機の電源をオフにすると失われてしまうため、その後は行うことができません。
• カレントファイルがMp3ファイルの場合、オーバーダブ / パンチ I/O モードに切り換えることはできません。



1. 7-13 録音時間

ファイルフォーマット（録音時の設定）		カード容量
		32GB (microSDHC)	128GB (microSDXC)
MP3 320kbps（ステレオ）	44.1kHz	222時間13分	888時間53分
WAV 16ビット（ステレオ）		50時間23分	201時間33分
WAV 24ビット（ステレオ）	96kHz	15時間25分	61時間43分
WAV 32ビット float （ステレオ）	96kHz	11時間34分	46時間16分

• 上記録音時間は理論値であり、ご使用のmicroSDカードにより異なる場合があります。
• 上記録音時間は連続録音時間ではなく、microSDカードに可能な録音合計時間です。
• モノラル録音の場合は、上記録音時間の約2倍の時間となります。
• デュアル録音の場合は、上記録音時間より短くなります。



メモ

録音中に録音ファイル容量が4GBを超えると、録音は継続されますが、自動で次のファイルに録音されます(ファイルインクリメント)。ファイル名については、「ファイル名について」を参照してください。





1. 第8章　再生

1. 8-1 再生画面を開く

録音アプリ画面表示中に/ ボタンを押すと最後に録音したファイルを再生します。

録音アプリ画面表示中		MANUALアプリ表示例
/ ボタンを押す。		最後に録音したファイルを再生。

• MANUALアプリとPODCASTアプリで再生を行うときは、トラックファイルを再生し、ミキサー出力が音声として出力されます。このため、ミキサーの設定を変えればトラックの出力レベルを変えて音声を出力することができます。（→ 「各トラックのミックスバランスの調整」）
• ASMR、MUSIC、VOICEとFIELDアプリで再生を行うとマスターファイルの再生を行います。
• ブラウザ画面の再生メニューでは録音したアプリに関わらず、マスターファイルの再生を行います。

画面の説明

プロジェクトステータスバー



再生/一時停止

停止中／一時停止中に/ ボタンを押すと、再生を始めます。



停止する

再生中にHOME[]ボタンを押すと、再生を停止します。







再生位置を移動する

再生スライダーを希望する再生位置にスライドします。



再生するファイルの選択

本体のボタンまたはボタンを押して、再生したいファイルを選択します。

再生の途中でボタンを押すとファイルの先頭へ戻り、ファイルの先頭でボタンを押すと、1つ前のファイルの先頭にスキップします。

ファイルの先頭、または途中でボタンを押すと、次のファイルへスキップします。



早戻し/早送りする

本体のボタンまたはボタンを押している間早戻しまたは早送りします。



各トラックのミックスバランスの調整

MANUALアプリとPODCASTアプリで操作できます。

ミキサー画面に移動し、任意のトラックのフェーダーをスライドさせて、ミックスバランスを調整してください。



各プロジェクトは、録音した際のミックスバランスで再生されます。

再生時に変更したミックスバランスは保存されません。

録音済みのプロジェクトのミックスバランスを変更したい際は、ミックスダウンを実行してください。（→ 「ミックスダウン機能」）

注意

操作中にmicroSDカードを本体から引き抜くと、ミックスバランスが正しく保存されません。

1. 第9章　ファイル操作

録音したデータは、microSDカードのSOUNDフォルダーに保存されます。

録音データにはトラックファイルとマスターファイルの2種類があり、録音アプリによって保存するファイルが異なります。詳細は、「録音アプリの出力ファイル」を参照してください。

本機で録音、再生できるファイルは、wav (BWF含む)とmp3です。

1. 9-1 ファイル名について

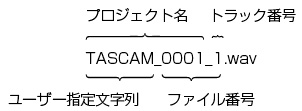

本機で録音したファイルは、以下の規則で名前付けされます。





ユーザー指定文字列

タイプ設定が日付のとき

YYMMDD（Y：年、M：月、D：日）

年は下2桁、月と日は2桁で挿入されます。

タイプ設定がワードのとき

任意の文字列（6から9文字）を指定可能です。

初期値は「TASCAM」です。

使用可能文字は以下の通りです。

アルファベット大文字、アルファベット小文字、数字 0～9

記号 ! # $ % & ' ( ) + , - . ; = @ [ ] ^ _ ` { } ~ （スペース）



ファイル番号

記録した順番を示します。

初期値は「0001」です。

デュアルファイルの場合

デュアルフォーマット

FLOAT：ファイル番号+F

MP3：ファイル番号+M

ミックスダウンされたファイルの場合

ファイル番号+MIX+回数

ファイル分割の場合

ファイル番号+_A、_B

マークによるファイル分割の場合

ファイル番号+_回数 (_01、_02、_03...)



トラック番号

どのトラックを記録しているか示します。トラックファイルにのみ付加されます。

ステレオリンク：オフのとき

トラック番号　1、2、3、4、5、6

ステレオリンク：オンのとき

リンクしているトラック番号　1-2、3-4、5-6

マスターファイルのとき

2chアプリ：なし

マニュアル/PODCASTアプリ：_MIX



プロジェクト名

ユーザー指定文字列とファイル番号をアンダースコア (「 _ 」) で繋げたものです。

録音するたびにファイル番号が繰り上がるため、プロジェクトも録音するたびに変わります。プロジェクトについては、「プロジェクトについて」を参照してください。









ファイル名の例

以下の状態のとき、各設定ごとにどのようなファイル名が付くかを示しています。

ユーザー指定文字列：TYPE WORD (TASCAM)

ファイル番号：0001

2ch録音アプリ (ASMR、MUSIC、VOICE、FIELD)の場合

設定	ファイル名	ファイルの種類
録音1回目	TASCAM_0001.WAV	マスターファイル
録音2回目	TASCAM_0002.WAV	マスターファイル



MANUAL、PODCASTアプリの場合

設定		ファイル名	ファイルの種類
1、2、3、4トラック モノラル設定		TASCAM_0001_1.WAV	トラックファイル
		TASCAM_0001_2.WAV	トラックファイル
		TASCAM_0001_3.WAV	トラックファイル
		TASCAM_0001_4.WAV	トラックファイル
		TASCAM_0001_MIX.WAV (マスターファイルが必ず作成される)	マスターファイル
1と2、3と4トラック ステレオリンク設定		TASCAM_0001_1-2.WAV	トラックファイル
		TASCAM_0001_3-4.WAV	トラックファイル
		TASCAM_0001_MIX.WAV (マスターファイルが必ず作成される)	マスターファイル
1と2トラック モノラル設定 3、4トラック ステレオリンク設定		TASCAM_0001_1.WAV	トラックファイル
		TASCAM_0001_2.WAV	トラックファイル
		TASCAM_0001_3-4.WAV	トラックファイル
		TASCAM_0001_MIX.WAV (マスターファイルが必ず作成される)	マスターファイル
デュアルファイル (別プロジェクト扱いとなる)	デュアルフォーマット (FLOAT)	TASCAM_0001_1.WAV
		TASCAM_0001F_1.WAV
	デュアルフォーマット (MP3)	TASCAM_0001_1.WAV
		TASCAM_0001M_1.MP3
ファイル分割		TASCAM_0003_1-2.WAV
		TASCAM_0003_A_1-2.WAV (別プロジェクト扱いとなる)	手動分割ファイル
		TASCAM_0003_B_1-2.WAV (別プロジェクト扱いとなる)	手動分割ファイル
マークによるファイル分割		TASCAM_0003_1-2.WAV
		TASCAM_0003_01_1-2.WAV (別プロジェクト扱いとなる)	マーク分割ファイル
		TASCAM_0003_02_1-2.WAV (別プロジェクト扱いとなる)	マーク分割ファイル



MANUALの場合

設定	ファイル名	ファイルの種類
録音設定ファイル	TASCAM_0002_1.WAV	トラックファイル
	TASCAM_0002_2.WAV	トラックファイル
	TASCAM_0002_3.WAV	トラックファイル
	TASCAM_0002_4.WAV	トラックファイル
	上記4ファイルをミックスダウンしたとき
	TASCAM_0002MIX.WAV (別プロジェクトとして作成される)	ミックスダウンファイル
	TASCAM_0002MIX2.WAV (1回目と違う別プロジェクトとして作成される)	ミックスダウンファイル

ファイル名の付け方を変更する

一般設定画面 > システムページ > ファイル名設定項目で設定します。



表示例

現在の設定を確認できます。

タイプ

ファイル名の先頭文字列を設定します。

日付（初期値）

日時をファイル名に付けます。

YYMMDD（Y：年、M：月、D：日）

年は下2桁、月と日は2桁で挿入されます。

ワード

ワードで設定した任意の文字列 (6文字以上9文字以内) をファイル名に付けます。

初期値はTASCAMです。

ワード

ファイル名を入力します。

文字入力については、「アプリについて」を参照してください。

メモ

日付を選択した場合、本体内時計の日時を基にファイル名が付けられます。あらかじめ時計を合わせておくと、録音日時を正確に記録できます。

ファイル番号をリセットする

一般設定画面 > システムページ > ファイル名設定項目で設定します。



ファイル番号リセット 設定

オフ（初期値）

ファイル番号をリセットしない。

オン

フォーマット時／新規フォルダー作成／フォルダー内全ファイル消去時に自動的ファイル番号をリセットする。

実行

次回のファイル作成時よりファイル番号をリセットする。

実行をタップする。		はいをタップする。









1. 9-2 ファイル・プロジェクト構造について

フォルダー

microSDカードを本機でフォーマットするとSOUND、UTILITY、SOUNDPADフォルダーが作成されます。

録音したデータは、SOUNDフォルダーに保存されます。

SOUNDフォルダー内にフォルダーを作ることができます。

必要に応じて作成してください。（→ 「フォルダーの作成 (新規作成)」）

録音データ

録音したデータは、カレントフォルダーに保存されます。

microSDカードフォーマット後は、SOUNDフォルダーがカレントフォルダーになります。

カレントフォルダーを変更するには、ファイルブラウズ画面でフォルダーを選択し、OPENをタップします。（→ 「録音ファイルの保存先を指定する」）

1. 9-3 フォルダーツリーの例

本機で使用するmicroSDカード内のフォルダーツリーの例を図示します。

¥ (ルートフォルダー)
		SOUND
				FOLDER_0000
						FOLDER_0001
								TASCAM_0001_1.WAV
								・・・
								・・・
								・・・
						TASCAM_0002_1.WAV
						・・・
						・・・
						・・・
						FOLDER_0002
						・・・
						・・・
						・・・
				TASCAM_0003_1.WAV
				・・・
				・・・
				・・・
				FOLDER_0003
				・・・
				・・・
				・・・
		SOUNDPAD
		UTILITY
				ファームウェアアップデートファイル

• SOUND、UTILITY、SOUNDPADフォルダーはフォーマット時に自動作成します。
• サブフォルダーは2階層まで作成できます。
• ファイル、フォルダー総数の上限は5000個です。
• SOUNDフォルダー以下をブラウザ画面に表示します。



1. 9-4 プロジェクトについて

1回の録音時に作成されるトラックファイルとマスターファイルをまとめてプロジェクトと呼びます。

ユーザ指定文字列からファイル番号までが同じファイルが同一プロジェクトのファイルになります。プロジェクト名については、「ファイル名について」を参照してください。プロジェクト名の付け方は、ファイル名の付け方を変えると同時に変わります。（→ 「ファイル名の付け方を変更する」）

例

プロジェクト名	同一プロジェクトのファイル	ファイルの種類
TASCAM_0001	TASCAM_0001_1.WAV	トラックファイル
	TASCAM_0001_2.WAV	トラックファイル
	TASCAM_0001_3.WAV	トラックファイル
	TASCAM_0001_4.WAV	トラックファイル
	TASCAM_0001_MIX.WAV	マスターファイル
TASCAM_0002	TASCAM_0002.WAV	マスターファイル

• 録音アプリによっては、トラックファイルが作成されないことがあります。詳しくは、「録音アプリの出力ファイル」を参照してください。
• パソコンや外部から取り込んだ本機で作成していないファイルもプロジェクトとして扱い、1ファイルで1プロジェクトになります。

1. 9-5 ファイルブラウズ画面の使い方

アプリ画面から本体左下のショートカットメニューボタンを押してブラウザ画面を表示します。

または、LAUNCHER画面からブラウズアイコンをタップします。

		LAUNCHER画面
本体左下のショートカットメニューボタンを押し、ブラウザアイコンをタップする。

1. 9-6 フォルダーの操作

画面の説明



アイコン

本機で録音したファイルには録音したアプリのアイコンが表示されます。フォルダーの場合は、を表示します。

フォルダー/ファイル名

タップするとフォルダーメニュー/ファイルメニューが表示されます。

簡易再生コントロール

をタップすると再生、再生中にをタップすると停止します。



フォルダーメニュー

オープン

フォルダーの内部を表示します。

名前編集

名前編集画面でフォルダー名を編集します。

全ファイル消去

フォルダー内の全てのプロジェクト、ファイルを消去します。ただし、フォルダーは削除しません。

フォルダー消去

フォルダー内のファイルとフォルダーを消去します。

フォルダーの作成 (新規作成)

ブラウザ画面
新規作成アイコンをタップする。		OKをタップすると、表示されている名前でフォルダーが作成されます。

• FOLDER+番号のフォルダーが存在する場合、新規作成アイコンをタップすると、FOLDER+(番号+1)が初期値として表示されます。この名前を変更したい場合は、一度削除して入力をやり直してください。
• 文字の入力方法は、「文字入力」を参照してください。

フォルダーの名前変更 (名前編集)

ブラウザ画面で目的のフォルダーをタップして、以下の操作をします。

フォルダーメニュー画面
名前編集をタップする。		フォルダー名を入力しOKをタップする。

• 文字の入力方法は、「文字入力」を参照してください。
• 変更できるフォルダー名の文字数は1文字以上11文字以内 です。





フォルダー内のファイル全削除 (全ファイル消去)

1. 1. ブラウザ画面で目的のフォルダーをタップする。
2. 2. 全ファイル消去をタップする。

メモ

選択したフォルダーは削除されません。

フォルダーの削除 (フォルダー消去)

1. 1. ブラウザ画面で目的のフォルダーをタップする。
2. 2. フォルダー消去をタップする。

メモ

フォルダー内にファイルが残っていると、フォルダー削除はできません。フォルダー内のファイル全削除をしてからフォルダーを削除してください。

1. 9-7 ファイル・プロジェクトの操作

ファイルメニュー

選択

選択したファイルをカレントプロジェクトにします。

再生

選択したプロジェクトのマスターファイルを再生します。

ファイル情報

プロジェクト内のファイル情報を表示します。

ファイル消去

プロジェクトを削除します。

トラック消去

プロジェクト内のトラックファイルを選択して削除します。

• MANUALまたはPODCASTアプリで録音したファイルを選択したとき表示されます。

プロテクト変更

プロジェクト内のファイル保護を設定、解除します。

名前編集

プロジェクト名を変更します。

• 本機で録音したプロジェクトのみ変更が可能です。変更できる文字数は6文字以上9文字以内 です。

マーク

マーク一覧を表示します。

ファイル分割

ファイルを分割します。

ノーマライズ

ノーマライズをします。

選択

選択したファイルがカレントプロジェクトになり、録音したアプリのHOME画面が表示されます。

本体の/ ボタンを押すとカレントプロジェクトのトラックファイルを再生します。

メモ

本機で作成していないファイルを選択すると、MANUALアプリで再生されます。

カレントプロジェクト

プロジェクトステータスバーに表示されているファイル名がカレントプロジェクトです。録音や再生をするとカレントプロジェクトが切り換わります。





マスターファイルを再生する (再生)



1. 1. ブラウザ画面で再生するファイル名をタップする。
2. 2. 再生をタップする。

再生画面が表示されます。

1. 3. 本体の/ ボタンを押す。

メモ

• ブラウザ画面の簡易再生コントロールのをタップしても再生できます。



• ブラウザ画面からの再生操作では、マスターファイルを再生します。

MANUALアプリとPODCASTアプリで録音した各トラックのミックスバランスを調整しながら再生するには、再生したいプロジェクトをカレントプロジェクトに設定した後(前項参照)、MANUALアプリかPODCASTアプリのミキサー画面で、本体の/ ボタンを押してください。（→ 「各トラックのミックスバランスの調整」）

10秒前/10秒後にジャンプする

再生コントロールのJUMPをタップし、ボタンをタップするとジャンプします。

マークをつけた箇所にジャンプする

1. 1. 再生モードタブのMARKをタップする。



1. 2. またはをタップしてジャンプする。



旗のアイコンをタップすると、マークスキップの際にどのマークへスキップするか選択できます。

全部

全てのマークに移動

手動

手動で付けたマークに移動

レベル

オートマーク機能の「レベル」で付けたマークに移動

時間

オートマーク機能の「時間」で付けたマークに移動

ピーク

PEAKインジケーター点灯時に付けたマークに移動

BOF

録音中にmicroSDカードへの書き込みエラーが発生した際に付加されたマークへ移動

メモ

マークの一覧表示、一括削除は、「再生」を参照してください。

ループ再生する

1つのファイル内の2点間を繰り返し再生（ループ再生）することができます。

1. 1. 再生モードタブのLOOPをタップする。
2. 2. 再生中または一時停止中にINボタンをタップして再生開始位置を設定する。

再生バーに再生開始位置(IN)が表示されます。

1. 3. 再生中または一時停止中にOUTボタンをタップして再生終了位置を設定する。

再生バーに再生終了位置(OUT)が表示されます。

再生開始位置から再生が始まります。

メモ

HOME画面に戻ると、再生開始位置 (IN) と再生終了位置 (OUT) が解除されます。

ループ再生を解除する

画面下部にあるループ解除ボタンをタップすると再生開始位置、再生終了位置設定が解除されます。

再生速度を変える (VSA再生)

1. 1. 再生モードタブのSPEEDをタップする。
2. 2. DOWNボタンまたはUPボタンをタップして希望する再生速度に調節する。

再生する音程を変える (キーチェンジ機能)

1. 1. 再生モードタブのキーをタップする。
2. 2. または をタップして音程を調節する。

メモ

96kHzの再生ファイルはVSA再生とキーチェンジ機能の対象外です。

ファイル情報 (インフォメーション)

1. 1. ブラウザ画面で表示するファイル名をタップする。
2. 2. ファイル情報をタップする。

選択したファイルの情報が表示されます。

プロジェクト情報		トラック情報
トラックをタップする。

ファイル

プロジェクト名、録音形式、録音日時、再生時間、ファイルサイズを表示します。

トラック

プロジェクト内の全てのトラックファイルを表示します。トラックファイルが無い場合や、本機で録音したプロジェクトではない場合、マスターファイルのみ表示されます。

ファイル、プロジェクトを削除する (ファイル消去)

1. 1. ブラウザ画面で削除するプロジェクト名をタップする。
2. 2. ファイル消去をタップする。

メモ

プロテクト(読み取り専用)がかかっているファイルは削除されません。



プロジェクト内のトラックを削除する (トラック消去)

1. 1. ブラウザ画面で削除したいプロジェクト名をタップする。
2. 2. トラック消去をタップする。



1. 3. 削除したいトラックファイルをタップする。



メモ

• トラック削除できるのは、MANUALアプリまたはPODCASTアプリで録音したプロジェクトです。
• 96kHzの再生ファイルはVSA再生とキーチェンジ機能の対象外です。
• トラック削除の内容は、マスターファイルには反映されません。

プロテクト設定、解除 (プロテクト変更)

プロジェクトのプロテクトを設定、解除することができます。

1. 1. ブラウザ画面でプロテクトを設定、解除するファイル名をタップする。
2. 2. プロテクト変更をタップする。

プロテクトが設定、解除されます。

メモ

プロテクトされているファイルのアイコンの右下には鍵マーク()が表示されます。

名前変更 (名前編集)

プロジェクト名を変更します。

1. 1. ブラウザ画面で名前を変更するプロジェクト名をタップする。
2. 2. 名前編集をタップする。
3. 3. 新しいプロジェクト名を入力してOKをタップする。

• 文字の入力方法は、「文字入力」を参照してください。

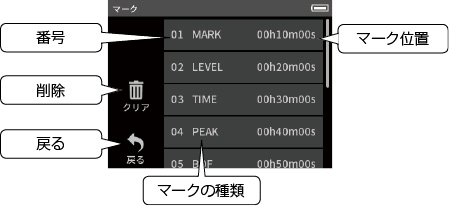

マーク一覧を見る (マーク)

1. 1. ブラウザ画面で表示するファイル名をタップする。
2. 2. マークをタップする。

マーク一覧が表示されます。



マークの種類については、「マーク機能」を参照してください。



マークの削除

ゴミ箱アイコンをタップするとマークがすべて削除されます。

メモ

任意のマークを消す場合は、「マークを消去する」を参照してください。

ファイルを分割する (ファイル分割)

1. 1. ブラウザ画面で分割するプロジェクト名をタップする。
2. 2. ファイル分割をタップする。
3. 3. 分割する位置まで再生バーのポインタを移動させ一時停止状態にする。

再生、早送り/早戻しまたは再生バーをスライドさせるなどして再生ポインタを移動させます。



1. 4. 分割をタップする。

メモ

• トラックファイルがあるプロジェクトの場合、トラックファイルも分割されます。
• すべてのマーク位置でファイルを分割する場合は、マーク分割をタップします。
• オートマーク機能の「時間」で付けたマークで分割するには時間分割をタップします。
• 本機で録音したプロジェクトのみファイルを分割できます。
• MP3ファイルは分割することができません。
• ピークマークは、マーク分割の対象外です。



ノーマライズする(ノーマライズ)

録音されたファイルの最大音量を調べ、それが最大レベルになるように記録データの音量を上げます。

1. 1. ブラウザ画面でノーマライズするファイル名をタップする。
2. 2. ノーマライズをタップする。

メモ

• 選択したプロジェクトのデータを書き換えるので、元に戻せません。
• 本機で録音したファイル以外はノーマライズすることができません。
• 本機能はマスターファイルに対して適用されます。トラックファイルには適用されません。

1. 9-8 録音ファイルの保存先を指定する

録音データは、カレントフォルダーに保存されます。

以下の手順で選択したフォルダーがカレントフォルダーになります。

ブラウザ画面		フォルダーメニュー画面
カレントにするフォルダーをタップする。		オープンをタップする。

メモ

カレントファイルを選択すると、カレントファイルのフォルダーがカレントフォルダーになります。







1. 第10章　マーク機能

1. 10-1 マークの種類

マークの種類とそのマークが付けられる条件は、次の通りです。

手動

手動で付けたマーク

レベル

入力信号が指定したレベルを超えたとき

時間

設定した録音時間を経過したとき

ピーク

入力信号がピークレベルを超えたとき

BOF

録音中にmicroSDカードへの書き込みエラーが発生したとき

1. 10-2 マークをつける

手動でマークをつける

録音待機中または録音中、再生中に本体のMARKボタンを押すと、任意の位置にマークを付けることができます。



マークを付けるとディスプレーの下部にマークの情報がポップアップ表示されます。

自動でマークをつける(自動マーク)

一般設定画面 > その他設定ページ > 自動マーク項目で設定します。



オフ

自動でマークを付けません。

レベル

入力信号のレベルが設定したレベルを超えると、自動でマークを付けます。

時間

録音中に設定した時間が経過すると、自動でマークを付けます。

ピークレベル時にマークをつける(ピークマーク)

一般設定画面 > その他設定ページ > ピークマーク項目で設定します。

オンにすると録音時に入力信号がピークレベルを超えたときに自動でマークを付けます。録音終了後にピークレベルを超えた部分を探すために利用できます。

1. 10-3 マークを消去する

マークは、マーク位置に停止中／一時停止中にMARKボタンを押すと消去することができます。マークを削除するとディスプレイの下部に削除したマークの情報がポップアップ表示されます。

マークの一括削除

「マークの削除」を参照してください。

1. 10-4 設定したマークへジャンプする (マークスキップ)

「マークをつけた箇所にジャンプする」を参照してください。

メモ

異なるファイルのマークへの移動はできません。



1. 10-5 全てのマークでファイルを分割する

「ファイルを分割する (ファイル分割)」を参照してください。

1. 10-6 マークのリスト表示

「マーク一覧を見る (マーク)」を参照してください。





1. 第11章　カメラ機能

1. 11-1 カメラ用に出力を設定する

一般設定画面 > カメラ設定ページ > 出力項目で設定します。

LINE OUT端子をカメラと接続する場合、LINE OUT端子の出力を−20〜−30dBの範囲でアッテネートすることができます。これにより、カメラに対して適切なレベルで音声を入力することができます。

OUTPUT項目をカメラに設定するとLINE OUT端子の出力が−20dBアッテネートされます。

−20〜−30dBの範囲で調節するには、レベルスライダーを左右にスライドさせて調節します。





1. 11-2 オートスレートトーン機能を使う(オートトーン)

一般設定画面 > カメラ設定ページ > オートトーン項目で設定します。



オートトーン機能は、録音開始時や録音終了時に自動的にトーン信号を挿入する機能です。

左サイドパネルのLINE OUT端子をカメラの音声入力端子に接続すると、同じトーン信号がお互いのファイルに記録されるので、動画編集ソフトで位置合わせの際に目安にすることができます。

オートトーン機能を設定する

トーン信号を挿入する位置を設定します。

オフ

トーン信号を挿入しません。

録音開始時

録音開始時のみ挿入します。

開始+終了

録音開始時と終了時の両方に挿入します。

トーンの音量調節機能

トーン音量を設定します。

初期値は-18dBです。





1. 第12章　USB接続

1. 12-1 パソコンと接続する

「パソコンやスマートフォンと接続する」を参照してください。

1. 12-2 iOSデバイスと接続する

iOSデバイスとの接続には、Lightning-USBカメラアダプタとUSBケーブル(Type-A - Type-C)が必要です。

メモ

• 本機と接続時、本機からiOSデバイスへの電源供給は行われません。
• 電源設定を電池駆動に設定してください。

1. 12-3 パソコンからmicroSDカードにアクセスする

一般設定画面 > その他設定ページ > SDカードリーダー項目を選択します。

本機の画面が切り換わり、パソコンで本機が認識されると、本機に挿入しているmicroSDカードにアクセスできます。



パソコンとファイルをやり取りする

パソコン上の「X6」ドライブをクリックすると、「SOUND」フォルダー、「SOUND PAD」フォルダーと「UTILITY」フォルダーが表示されます。

パソコンからファイルを取り込むには、パソコンの任意の音声ファイルを「SOUND」フォルダーにドラッグ&ドロップします。逆に、microSDカードからパソコンにファイルを取り込むには、「SOUND」フォルダー内の音声ファイルをパソコンの任意のフォルダーにドラッグ＆ドロップします。

ヒント

• パソコン上の操作で、「SOUND」フォルダー内を管理することができます。
• 「SOUND」フォルダー内にサブフォルダーを作成することができます。サブフォルダーは、2階層まで作成できます。本機では、3階層以下のサブフォルダーおよびファイルは認識できません。

メモ

本機のmicroSDカードを抜いたり「接続解除」ボタンをタップする前に、パソコン側で指定された手順に従ってメディアを取り外してください。

1. 12-4 ASIOドライバを使用する

Windowsの場合は、Portacapture X6用 ASIOドライバーを使用することができます。詳細は、TASCAMのウェブサイト（https://tascam.jp/jp/）の本機の製品ページを参照してください。

メモ

Macの場合は、OS標準ドライバーを使用するため、専用ソフトウェアをインストール必要はありません。





1. 12-5 オーディオインターフェースとして使用する

本機にパソコンをUSBケーブルで接続することで、USBオーディオインターフェースとして使用することができます。

• 本機で再生する音声はUSBへ送られません。

本機にmicroSDカードを挿入している場合

1. 1. 本機とパソコンのサンプリング周波数設定は手動で同じ設定にしてください。

本機のサンプリング周波数を変更する方法は、「録音ファイルのフォーマットを変更する」を参照してください。

1. 2. サンプリング周波数を変更した後に録音または録音待機状態にすることで、音声が通るようになります。

本機にmicroSDカードを挿入していない場合

パソコンのサンプリング周波数に従って、本機は動作します。

Portacapture X6 USBオーディオのチャンネルアサイン

USBチャンネル	信号
USB IN 1-2	STEREO MIX
USB IN 3-4	⼊⼒1-2またはMIC/EXT INから選択した⽅の⼊⼒信号
USB IN 5-6	入力 3-4

• USBへ送られる信号は使用する録音アプリの種類や入力オン／オフの設定により変わります。

MANUAL、PODCAST

入力オンのトラックに割り当てられている信号とSTEREO MIXがUSBへ送られます。

ASMR、MUSIC、VOICE、FIELD

トラック1-2に割り当てられた信号とSTEREO MIXがUSBへ送られます。

• USBオーディオ信号に反映される設定は以下の通りです。

項目	機能	USB IN 3-6 (入力 1-4)	USB IN 1-2 (MIX)
入力設定	GAIN (オートゲイン含む)	〇	〇
	低域カット	-	〇
	ノイズゲート	-	〇
	リミッターコンプ	-	〇
	EQ	-	〇
	位相反転	〇	〇
ミキサー	フェーダー (トラック1-4)	-	〇
	フェーダー (マスター)	-	〇
	PAN	-	〇
	STEREO/MONO	-	〇
入出力設定	マイクトリム	〇	〇
	MSデコード	-	〇
	リバーブ (トラック1-4)	-	〇
	リバーブ (マスター)	-	〇
カメラ設定	オートトーン (本体録音動作時)	-	〇

〇： 反映される

-： 反映されない

1. 12-6 USBマイクとして使う

本機をパソコンとUSBケーブルを接続し、Web通話や配信などに便利なUSBマイクとして使用することができます。

MANUALアプリを使用した場合は最大で4入力を使用することが可能です。

メモ

USBオーディオインターフェースモードのとき、オートパワーセーブ機能は無効となります。

本機の入力をパソコンへの入力音声として使う場合

1. 1. パソコンと本機をUSBケーブルで接続する。
2. 2. パソコン側の音声入力デバイスを「PortacaptureX6」に設定する。

本機とパソコンのサンプリング周波数を同じ設定にしてください。

1. 3. 使用したい録音アプリを立ち上げる。

MANUALもしくはPODCASTアプリの場合は、パソコンの入力として使用したい入力端子が割り当てられたトラックの入力を有効にしてください。



ASMR、MUSIC、VOICE、FIELDアプリの場合は、入力選択設定でトラック1-2に割り当てられた入力端子の信号が、自動的にパソコンへの入力として扱われ、それ以外の入力端子の信号はパソコンへ入力されません。



パソコンの出力を本機への入力音声として使う場合

1. 1. パソコンと本機をUSBケーブルで接続する。
2. 2. パソコン側の音声出力デバイスを「PortacaptureX6」に設定する。

本機とパソコンのサンプリング周波数の設定を同じ設定にしてください。

1. 3. MANUALアプリまたはPODCASTアプリを起動する。
2. 4. ショートカットメニューから「入力選択」を選択し、パソコンからの音声を割り当てるトラックに「USB」を割り当てる。（→ 「入力選択機能を使う」）
3. 5. USBが割り当てられたトラックの入力を有効にする。



注意

前項の「本機の入力をパソコンへの入力音声として使う場合」の手順に加えて本手順を実行したとき、DAWソフトウェアや通話/配信アプリ等の入力モニターがオンになっていると、ハウリングを起こすことがあるため、突然大きな音が出て、機器の破損や聴覚障害の原因になります。

本機の入力音をパソコンを経由して本機に入力する場合、パソコン上のソフトウェアやアプリの入力モニターはオフにしてご使用ください。

メモ

USBの音量はパソコン側で調整してください。



1. 第13章　その他機能・アプリ

1. 13-1 ミックスダウン機能

MANUALアプリでは、既存のプロジェクトの各トラックファイルの音量バランスや左右の定位を再度調整し、新たなミックスを作成することが可能です。

1. 1. MANUALアプリを起動する。



1. 2. ミックスダウンを行うプロジェクトをカレントプロジェクトにする。

カレントファイルの選択方法は、「選択」を参照してください。

1. 3. カレントプロジェクトを再生しながら、ミキサー画面でフェーダーやPANなど、各トラックファイルの音量バランスや左右の定位を調整します。

調整方法は、「ミキサーの設定」を参照してください。



1. 4. 本体左下のショートカットメニューボタン (MENU) をタップし、ミックスダウンをタップしてミックスダウンを実行します。



1. 5. 新規プロジェクトにミックスダウンしたマスターファイルが作成されます。

メモ

• ミックスダウンしたファイル名については、「ファイル名について」を参照してください。
• 本機で録音したファイル以外はミックスダウンすることはできません。



1. 13-2 MSデコード機能を使う

MANUALアプリでは、MSマイクを使った録音と再生ができます。

本機とMSマイクの接続は、「MSマイクを接続する」を参照してください。

接続設定

MSマイクを接続した端子を一般設定画面 > 入出力設定ページ > MSデコード項目で設定します。

メモ

• MSデコード機能が使えるのは、入力端子3/4にMSマイクを入力したとき、またはMSマイクで録音された外部ファイルを本機で再生するときです。MSデコード機能を使用しない場合はオフの設定にしてください。
• MSデコード対象の入力は、必ずステレオリンクしてください。操作方法は、「ステレオリンク (ステレオリンク)」を参照してください。

MIDとSIDEのレベル調節

1. 1. MANUALアプリを立ち上げ、ミキサー画面を表示する。

MSデコードの対象として選択したトラックのPAN設定部分がMSデコード設定になっています。

1. 2. MSデコード設定をタップし、スライダーを左右にスライドさせて音の広がり具合を調節します。

0でM(MID)が100%となり、数字が大きいほどS(SIDE)の割合が大きくなります。

ミキサー画面
入力設定をタップする。		スライダーを左右にスライドさせて音の広がり具合を調節する。

1. 第14章　専用コントロールアプリ

本機のBluetooth機器接続端子に別売りのBluetoothアダプター(AK-BT1)を接続すると、コントロールアプリを使って、iOS/Androidデバイスから本機を操作できます。

1. 14-1 専用コントロールアプリをインストールする
2. 1. 端末をインターネットに接続してください。
3. 2. Android端末の場合はGoogle Playから、iOS端末の場合はApp Storeから、「Portacapture Control」を検索し、ダウンロードおよびインストールを実施してください。

• インターネット接続における通信費用は、お客様のご負担となりますのでご了承ください。

1. 14-2 本機とBluetooth接続する
2. 1. 本機のBluetooth接続機器端子のカバーを外し、AK-BT1を本体に差し込む。



• 端子が本体画面側になるよう差し込む。

1. 2. スマートフォン／タブレット端末のBluetooth接続を有効にする。

注意

• iOS/iPad端末およびAndroid端末のBluetoothデバイス一覧画面からはペアリングを実行しないでください。

必ずPortacapture Controlを起動してペアリングを行ってください。

• Android端末の場合、端末の位置情報の設定を「オン」にして、Portacapture Controlの「位置情報の権限」を「許可」または「使用時のみ許可」に設定してください。

メモ

操作方法は、お使いのBluetooth機器の取扱説明書を参照してください。

1. 3. スマートフォン／タブレット端末を操作して、Portacapture Control を起動する。

		Bluetooth端末の画面

1. 4. 本機の電源を入れていない場合、本体の電源を入れる。
2. 5. 本機の一般設定画面 > その他設定ページ > BLUETOOTH をオンにする。



接続状況はAK-BT1のアクセスインジケーター(青色)の点灯状況で確認できます。

点灯状況	内容
消灯	ペアリング未
点滅	ペアリング待機状態
点灯	ペアリング中

接続が完了すると、スマートフォン/タブレット端末の表示が自動で操作画面に切り換わります。

1. 14-3 専用スマートフォンアプリで操作する



画面下部の4つのボタンはそれぞれ本機の物理ボタンに対応しており、タップすると同じ動作をします。

MARK：MARKボタンに対応

：HOME[]ボタンに対応

/：/ボタンに対応

：REC[]ボタンに対応

メモ

• ペアリングした端末で録音モニターすることはできません。本機のヘッドホン端子をご使用ください。
• アイコンを長押しするとホールド状態となり、Portacapture Controlからの操作を無効にできます。

この状態でも本体のボタン、タッチパネルの操作は可能です。

ホールド中にアイコンを長押しすると解除されます。

• 本機のタッチディスプレイ画面及びスマートフォンのアプリ画面は下記の場合、同じ画面表示にならず操作した機器の画面のみ表示が更新されます。

1. 一般設定画面の２階層以降

2. ブラウズの２階層以降

3. MANUAL/PODCASTアプリの右タブ遷移

4. PLAY画面の下部タブ遷移

5. カウンター部分タップの詳細表示

また、下記の画面でタッチ操作を行った場合、操作しなかった機器の画面はプログレス表示状態となりタッチ操作を受け付けない状態になります。

1. 入力設定

2. 入力選択

3. パッド設定

• 表示更新がされない場合でも、タッチ操作した設定は本機に反映されます。

1. 第15章　各種設定

1. 15-1 内蔵マイクのゲイン差を調節する (マイクトリム機能)

一般設定画面 > 入出力設定ページ > マイクトリム項目で設定します。

内蔵マイクの感度を補正します。

音源の正面で録音できなかったり左右の音量差が気になる場合にこの機能を使い調整してください。

入力1

選択肢:-3dB、-2dB、-1dB、0dB(初期値)、1dB、2dB、3dB

入力2

選択肢:-3dB、-2dB、-1dB、0dB(初期値)、1dB、2dB、3dB

1. 15-2 XRI機能について

一般設定画面 > システムページ > XRI項目で設定します。

オンにするとファイル形式が「WAV」で録音する際に、録音したときの録音設定情報をXRIデータ（eXtended Recording Information、入力ボリューム等の録音設定情報）として記録します。

• 記録されたXRIデータは、ファイルインフォメーション画面で確認することができます。（→ 「ファイル情報 (インフォメーション)」）

メモ

MP3 ファイルとして録音するときには、XRI データは記録されません。

1. 15-3 各種情報を表示する

一般設定画面 > システムページ > 情報項目を選択します。

カード

microSDカードの情報を表示します。

システム

ファームウェア、ハードウェアのバージョンを表示します。

1. 15-4 日時の再設定

一般設定画面 > システムページ > 日付/時間項目を選択して行います。操作方法は、「言語と日時を設定する」を参照してください。

1. 15-5 言語の再設定

一般設定画面 > システムページ > 言語項目を選択して行います。

メモ

本体のHOMEボタンを押しながら起動すると言語選択メニューが表示されます。

1. 15-6 出荷時の設定に初期化する

一般設定画面 > システムページ > 設定初期化項目を選択して行います。

1. 15-7 microSDカードをフォーマットする

一般設定画面 > システムページ > カード初期化項目を選択して行います。操作方法は、「microSDカードをフォーマット（初期化）する」を参照してください。



1. 15-8 オートパワーセーブ機能を使う

一般設定画面 > 電源/画面設定ページ > 自動電源制御で設定します。

オンにすると最後に動作あるいは操作してから30分経つと自動的に電源がオフになります。

メモ

本機能は停止状態でのみ、機能します。録音/再生中には本機能で電源がオフになることはありません。

1. 15-9 電源の選択

一般設定画面画面 > 電源/画面設定ページ > 電源選択項目で設定します。

電池駆動

電池駆動。USB給電はしない。

自動判別(DEFAULT)

可能ならばUSB給電する。

注意

電池駆動を選択する場合は、必ず本体に電池を挿入してください。

メモ

本機とiOS端末を接続する場合は、電池駆動に設定してください。

1. 15-10 単3形電池の種類を設定する(電池タイプ)

一般設定画面 > 電源/設定画面ページ > 電池タイプ項目で設定します。

使用する電池の種類を設定します。

この設定は、電池の残量表示や正常動作に必要な最低残量の識別に使用されます。

アルカリ

アルカリ乾電池 (初期値)

Ni-MH

ニッケル水素電池

LITHIUM

リチウム乾電池





1. 15-11 パワーセーブ(省電力)モードについて

一般設定画面 > 電源/設定画面ページ > 省電力モード項目で設定します。

省電力モード

省電力モードがオンの状態では消費電力を下げるために以下6つの機能が制限されます。

• 録音設定のサンプリング周波数は 44.1kHzまたは48kHzのみ選択できます。96kHz以上は選択できません。
• ファンタム電源はオフになります。XLR端子にバランス接続したコンデンサーマイクは使用できません。
• ディスプレイのバックライト点灯時間は30秒に固定されます。
• ディスプレイの明るさは標準に固定されます。
• 本体下部のインジケーターのPEAK LED は点灯しません。
• ディスプレイのコントラストは10に固定されます。

バックライト

ディスプレイのバックライト設定。

オフ：常時消灯

5秒〜30秒：設定時間操作しないと自動で消灯

常時点灯：常時点灯

メモ

バックライト設定は、電池駆動の場合のみ有効です。USBバスパワー駆動時は常時点灯になります。

明るさ

ディスプレイのバックライト輝度設定。

インジケーター

本機のRECインジケーターとPEAKインジケーターの点灯動作設定。

全点灯: REC LEDとPEAK LEDを点灯させます。

PEAK LED 消灯: PEAK LEDを消灯させます。

REC LED 消灯: REC LEDを消灯させます。

全消灯: REC LEDとPEAK LEDを消灯させます。

注意

省電力モードは自動でオフになりません。供給電流が1.5A以上の外部電源に変更したときは、必要に応じて省電力モード設定をオフにしてください。

メモ

省電力モードの設定がオフのときにバックライト、明るさ、インジケーターの設定ができます。





1. 15-12 ディスプレーのコントラスト調節(コントラスト)

一般設定画面 > 電源/画面設定ページ > コントラスト項目で設定します。

スライダーを左右にスライドさせて、ディスプレーのコントラストを0から20の範囲で調節します。



1. 15-13 MENU

一般設定

カテゴリ	メニュー項目		設定項目	参照ページ
録音設定	録音形式		WAV(Default)/MP3	→ 録音ファイルのフォーマットを変更する
	録音形式 = WAV	サンプリング周波数	44.1kHz/48kHz(Default)/96kHz
		量子化ビット数	16bit/24bit(Default)/32bit-float
	録音形式 = MP3	サンプリング周波数	44.1kHz/48kHz(Default)
		量子化ビット数	128kbps/192kbps/256kbps/320kbps(Default)
	録音待機		オフ(Default)/オン	→ 録音待機機能
	自動録音		オフ(Default)/オン	→ 録音を自動的に始める (オートレック機能)
	- 開始レベル		オフ/-6dB/-12dB(Default)/-24dB/-48dB
	- 終了レベル		オフ/-6dB/-12dB/-24dB/-48dB(Default)
	- 終了ディレイ		1秒/2秒/3秒/4秒/5秒(Default)
	- 終了モード		同じファイル(Default)/新しいファイル
	デュアルフォーマット		オフ(Default)/MP3/FLOAT	→ 同時に2つの設定で録音する (デュアルレック機能)
	プリ録音		オフ(Default)/オン	→ 録音開始の少し前から録音する (プリレック機能)
	自動ファイル分割		オフ(Default)/5/10/15/30/60 分	→ 録音を続けたままファイルを切り換える (ファイルインクリメント機能)
入出力設定	ファンタム電圧		+24V/+48V(Default)	→ ファンタム電源の電圧値の設定
	プラグインパワー		オフ (Default) / オン(ステレオ) / オン(モノラル)
	マイクトリム			→ 内蔵マイクのゲイン差を調節する (マイクトリム機能)
	- 左マイク		-3dB/-2dB/-1dB/0dB(Default)/1dB/2dB/3dB
	- 右マイク		-3dB/-2dB/-1dB/0dB(Default)/1dB/2dB/3dB
	スピーカー出力		オフ(Default)/オン	→ 内蔵スピーカーを使用する
	MSデコード		オフ/ TRACK 1-2/トラック 3-4	→ MSデコード機能を使う
	リバーブ		オフ(Default)/オン	→ 入力にリバーブをかける (リバーブ)
	- 種類		LARGE HALL(Default)/SMALL HALL/ROOM/STUDIO/PLATE 1/PLATE 2
	- 入力対象		トラック 1-2/トラック 3-4/ミックス(Default)
	- レベル		0/…/50(Default)/.../100
カメラ設定	出力		ライン(Default)/カメラ	→ カメラ用に出力を設定する
	- レベル		-10/-9/…/0dB(Default)
	オートトーン		オフ(Default)/録音開始時/開始+終了	→ オートスレートトーン機能を使う(オートトーン)
	- レベル		-12dB/-18dB(Default)/-24dB/-30dB/-36dB
その他設定	BLUETOOTH		オフ(Default)/オン	→ 本機とBluetooth接続する
	ピークマーク		オフ(Default)/オン	→ ピークレベル時にマークをつける(ピークマーク)
	自動マーク		オフ(Default)/レベル/時間	→ 自動でマークをつける(自動マーク)
	- レベル		-6dB、-12dB(Default)、-24dB、-48dB
	- 時間		5分/10分/15分/30分/60分(Default)
	SDカードリーダー		実行	→ パソコンからmicroSDカードにアクセスする
システム	情報		カード
			- 全ファイル数
			- 全フォルダー数
			- 全容量
			- 使用容量
			- 空き容量
			システム
			- F/W
			- H/W
	XRI		オフ/オン(Default)	→ XRI機能について
	日時設定		日時を設定する (Default : 2021/01/01)	→ 日時の再設定
	ファイル名設定		- タイプ：日付(Default)/ワード	→ ファイル名の付け方を変更する
			- ワード : TASCAM(Default)
			- ファイル番号リセット：オフ/オン(Default)	→ ファイル番号をリセットする
			- リセット実行
	言語		ENGLISH(Default)/日本語/FRANCAIS/ESPANOL/DEUTSCH/ITALIANO/中文/한글/ロシア語	→ 言語の再設定
	設定初期化		実行	→ 出荷時の設定に初期化する
	カード初期化		SD初期化/SD完全初期化	→ microSDカードをフォーマットする
電源/画面設定	電源自動オフ		オフ/オン(Default)	→ オートパワーセーブ機能を使う
	電源選択		電池駆動/自動判別(Default)	→ 電源の選択
	電池タイプ		アルカリ(Default)/Ni-MH/LITHIUM	→ 単3形電池の種類を設定する(電池タイプ)
	省電力モード		オフ(Default)/オン	→ パワーセーブ(省電力)モードについて
	- バックライト		オフ/5秒/10秒/15秒/30秒/常時点灯(Default)
	- 明るさ		暗い/標準(Default)/明るい
	- インジケーター		全点灯(Default)/PEAK LED消灯/REC LED消灯/全消灯
	コントラスト		0/…/10(Default)/…/20	→ ディスプレーのコントラスト調節(コントラスト)

入力設定

カテゴリ	メニュー項目	設定項目	参照ページ
入力ゲイン	GAIN		→ 入力ゲインを調節する (GAIN)
	- 入力 1/2	LOW(0dB/…/+36.0dB)/HIGH(+14.0dB/…/+50.0dB)
	- 入力 3/4	LOW(0dB/…/+35.0dB)/HIGH(+22.0dB/…/+57.0dB) step:0.5dB
	- MIC/EXT IN	0dB/…/+38.0dB step:0.5dB
	- USB	-
入力設定 入力 1/2/3/4毎	ステレオリンク (MIC/EXT IN時は除く)	オフ(Default)/オン	→ ステレオリンク (ステレオリンク)
	入力		→ 録音する入力ソースの設定 (入力)
	- 入力 1/2	MIC (Default) / EXT
	- 入力 3/4	MIC (Default) / ライン
	ファンタム電圧(3/4かつMIC時のみ)	オフ(Default)/オン	→ ファンタム電源の電圧値の設定
	オートゲイン	オフ(Default)/オン	→ 入力レベルを自動調節する (オートゲイン)
	低域カット	オフ(Default)/40Hz/80Hz/120Hz/220Hz	→ ローカットフィルターの設定 (低域カット)
	ノイズゲート	オフ(Default)/弱い/標準/強い	→ ノイズゲートの設定 (ノイズゲート)
	リミッター/コンプ	オフ(Default)/リミッター/コンプ	→ リミッターの設定 (リミッター/コンプ)
	EQ	オフ(Default)/VOICE/GUITAR/LOUD/VOCAL/マニュアルEQ	→ イコライザーの設定 (EQ)
	位相反転	オフ(Default)/オン	→ 入力の位相を反転させる (位相反転)



ミキサー

カテゴリ	メニュー項目		設定項目
ミキサー	MSデコード = オフ	レベル	-inf/…/0dB(Default), step:0.5dB
		PAN	L20/…/C/…/R20
	MSデコード = オン	レベル	0/…/50(Default)/…/100
		WIDE	0/…/50(Default)/…/100
	MIX FILE TYPE（アイコン）		STEREO(Default)/MONO

ブラウザ

カテゴリ	メニュー項目	設定項目	参照ページ
ブラウザ	新規フォルダー	名前編集	→ フォルダーの作成 (新規作成)
フォルダー	オープン	実行	→ 画面の説明
	名前編集	実行	→ フォルダーの名前変更 (名前編集)
	全ファイル消去	実行	→ フォルダー内のファイル全削除 (全ファイル消去)
	フォルダー消去	実行	→ フォルダーの削除 (フォルダー消去)
ファイル	選択	選択したファイルがカレントプロジェクトになり、録音したアプリのHOME画面が表示される	→ 選択
	再生	実行	→ マスターファイルを再生する (再生)
	ファイル情報	ファイル, トラック情報を表示	→ ファイル情報 (インフォメーション)
	ファイル消去	実行	→ ファイル、プロジェクトを削除する (ファイル消去)
	トラック消去	トラック 1/トラック 2/トラック 3/トラック 4	→ プロジェクト内のトラックを削除する (トラック消去)
	プロテクト変更	実行	→ プロテクト設定、解除 (プロテクト変更)
	名前編集	実行	→ 名前変更 (名前編集)
	マーク	クリア	→ マーク一覧を見る (マーク)
	ファイル分割	ファイル分割	→ ファイルを分割する (ファイル分割)
		自動分割 - マーク分割
		自動分割 - 時間分割
	ノーマライズ	実行	→ ノーマライズする(ノーマライズ)

入力選択

カテゴリ	メニュー項目	設定項目	参照ページ
入力選択	トラック 1-2	1-2(Default), 3-4, USB, MIC/EXT IN	→ 入力選択機能を使う
	トラック 3-4	1-2, 3-4(Default), USB, MIC/EXT IN

LAUNCHER

カテゴリ	メニュー項目	設定項目	参照ページ
ASMR	実行		→ ASMRアプリで録音する
MANUAL	実行		→ MANUALアプリで録音する
MUSIC	実行		→ MUSICアプリで録音する
VOICE	実行		→ VOICEアプリで録音する
FIELD	実行		→ FIELDアプリで録音する
PODCAST	実行		→ PODCASTアプリで録音する

1. 第16章　FW バージョンアップによる変更内容

ファームウェア V1.10の新機能

ファームウェア V1.10から以下の機能が追加、変更されました。

• Atomos社のAtomX SYNC、UltraSync BLUEおよびATOMOS CONNECTやSHOGUN CONNECTなど互換性のある製品とのワイヤレスタイムコード同期に対応しました。
• オーディオインターフェースが32bit float形式に対応しました。
• PODCASTアプリでUSB MIXMINUS機能が使用できるようになりました。
• PODCASTアプリ使用時、本体マイク入力以外にはPADまたはUSBの入力が選べるようになりました。
• 入力設定を保存し、各録音アプリで呼び出しできるようになりました。
• 本体設定および録音アプリ設定を保存し、LAUNCHER画面から1タップで呼び出しできるようになりました。



Atomos社のAtomX SYNC、UltraSync BLUEおよびATOMOS CONNECTやSHOGUN CONNECTなど互換性のある製品とのワイヤレスタイムコード同期に対応しました。

本機のBluetooth 機器接続端子に別売りのBluetoothアダプター(AK-BT1)を接続すると、Atomos社のAtomX SYNC/UltraSync BLUE などと接続して、タイムコードを受信することができます。

受信されたタイムコードは本機の録音ファイルに記録されます。このタイムコード情報により、複数の機器で作成された映像/音声ファイルの位置合わせが容易になります。

メモ

• 本機のリモートコントロールアプリ(Portacapture Control)とAtomX SYNC/UltraSync BLUEなどを同時に使用する事はできません。
• 録音形式をMP3に設定している場合は、録音ファイルにタイムコードを記録する事はできません。

AtomX SYNC/UltraSync BLUEなどと接続する

1. 1. 本機のBluetooth接続機器端子のカバーを外し、AK-BT1を本機に差し込む。
2. 2. 本機の一般設定画面 ＞ その他設定ページ > BLUETOOTH の TIMECODE を選択する。
3. 3. TIMECODE画面のCONNECTをタップすると周辺のAtomX SYNC/UltraSync BLUEなどを探してペアリングする。

ペアリングが完了するとCONNECTEDの表示となり、接続されているAtomX SYNC/UltraSync BLUEなどの情報が表示されます。

例

タイムコード	タイムコード(時:分:秒:フレーム)を表示します。
ユーザービット	AtomX SYNC/UltraSync BLUEなどで設定したユーザービット(日付／時間／シーン番号などの任意の情報）を表示します。
FPS	フレームレートを表示します。
デバイス	AtomX SYNC/UltraSync BLUEなどのデバイス名を表示します。

AtomX SYNC/UltraSync BLUEなどとの接続を解除する

本機の一般設定画面 ＞ その他設定ページ > BLUETOOTH のOFFを選択する。

別のAtomX SYNC/UltraSync BLUEなどと接続する

ペアリング済のAtomX SYNC/UltraSync BLUEなどから別のAtomX SYNC/UltraSync BLUEなどに接続する場合は、一度ペアリングを解除する必要があります。

1. 1. 本機の一般設定画面 ＞ その他設定ページ > BLUETOOTH のTIMECODEを選択する。
2. 2. TIMECODE画面のFORGETをタップして、ペアリング情報をクリアする。
3. 3. TIMECODE画面のCONNECTをタップし、新しい AtomX SYNC/UltraSync BLUEなどを探してペアリングする。

AtomX SYNC/UltraSync BLUEなど接続中の表示

時分秒表示		受信タイムコード表示

プロジェクトのステータスバーをタップすると時分秒表示と受信タイムコード表示が切り換わります。

接続状態



緑点滅		AtomX SYNC/UltraSync BLUEなどからタイムコードを受信中
赤点滅		最後に受信したタイムコードをもとに自走中
消灯		ペアリング済みだが、受信/自走していない

メモ

• タイムコード情報は全ての録音アプリで同様に表示可能です。
• Manualアプリのオーバーダブ / パンチI/Oでは、タイムコードの表示、録音ファイルへのタイムコードの記録は行われません。
• AK-BT1のLEDはタイムコード受信中に1秒周期の点滅となります。



オーディオインターフェースが32bit float形式に対応しました。

Windowsで使用する場合

1. 1. Portacapture用 ASIOドライバ(Ver 1.30以降)をインストールする。

詳細は、TASCAM のウェブサイト（https://tascam.jp/jp/）の本機の製品ページを参照してください。

1. 2. Portacapture用 ASIOドライバを起動し、32bit floatのタブで32bit float機能をONにする。



Mac OSで使用する場合

1. 1. アプリケーションから「Audio MIDI設定」アプリを開く。
2. 2. Portacapture X6をサウンド入出力装置に設定します。
3. 3. 入力/出力のフォーマットを32ビット浮動小数点に変更する。

メモ

OS標準ドライバを使用するため、専用ソフトウェアをインストールする必要はありません。

PODCASTアプリでUSB MIXMINUS機能が使用できるようになりました。

この機能を使用すると、パソコンやスマートフォンとUSB接続して、電話インタビューやリモート収録する際に、相手先でエコーが発生しない様にすることができます。



MIXMINUS オフ状態(通常状態)





MIXMINUS オン状態





MIXMINUS機能をオンにする

1. 1. PODCASTアプリの停止状態でショートカットメニューボタンをタップする。
2. 2. USB MIXMINUS オンのアイコンをタップする。



HOME画面上にMIXMINUSアイコンが表示されMIXMINUS状態になります。





MIXMINUS機能をオフする

1. 1. PODCASTアプリの停止状態でショートカットメニューボタンをタップする。
2. 2. USB MIXMINUS オフのアイコンをタップする。



HOME画面上にMIXMINUSアイコンが消えてMIXMINUS オフ状態となります。

メモ

MIXMINUS オン状態では、リバーブの入力対象にミックスが選択できません。





PODCASTアプリ使用時、本体マイク入力以外にはPADまたはUSBの入力が選べるようになりました。

この機能を使用すると、USB接続した端末から通話でつながったゲストとのトークを収録・配信することができます。



SOUND PADとUSBを切り換える

1. 1. PODCASTアプリの停止状態でショートカットメニューボタンをタップする。
2. 2. 「入力選択」のアイコンをタップする。



1. 3. 「トラック3-4」をタップする。

「PAD」または「USB」を選択することができます。

メモ

「トラック1-2」に「USB」を選択した場合、「トラック3-4」は自動的に「PAD」が選択されます。



• 「USB」を選択した場合、ホーム画面が変更され、「トラック1-2」に割り当てられた任意の入力端子とUSBの4トラック収録ができます。

メモ

「トラック3-4」に「USB」を選択している場合、SOUND PADの設定や使用はできなくなります。

SOUND PADでは使用できないミュート機能および入力オン/オフの切り換えが可能となります。





入力設定を保存し、各録音アプリで呼び出しできるようになりました。

すべての録音アプリで共通して使用できる、ダイナミクスプリセットを最大3個保存することができます。



プリセットを保存する

1. 1. 保存したい入力チャンネルの入力設定画面を開く。
2. 2. プリセット - 保存をタップする。



1. 3. 保存先の選択画面が表示されるので、保存したいプリセットをタップする。



1. 4. 確認のポップアップが表示されたら、はいをタップする。





プリセットを呼び出す

1. 1. 呼び出したい入力チャンネルの入力設定画面を開く。
2. 2. プリセット - 呼び出しをタップする。

呼び出すプリセットの選択画面が表示されます。



1. 3. 呼び出したいプリセットをタップする。





MUSIC、FILEDアプリでダイナミクスプリセットの保存/呼び出しを行う

1. 1. MUSIC/FIELDアプリのHOME画面から、ダイナミクスプリセットを選択する。
2. 2. ダイナミクスプリセット画面の下部へスクロールし、プリセットをタップして、プリセットを呼び出す。

ダイナミクスプリセット画面右下の保存アイコンをタップすると、入力設定画面のプリセット保存画面へ遷移し、プリセットを保存することもできます。



メモ

• 保存可能なプリセットは3個です。
• 保存されるパラメータと初期値は以下の通りです。

GAIN LOW/HIGH	: LOW
GAIN	: -18.0dB
オートゲイン	: OFF
低域カット	: OFF
ノイズゲート	: OFF
リミッター/コンプ	: OFF
EQ	: OFF

• 保存したプリセットは他の録音アプリでも使用可能です。

本体設定および録音アプリ設定を保存し、LAUNCHER画面から1タップで呼び出しできるようになりました。

すべての本体設定を保存し、LAUNCHERから1タップでアプリ起動まで行えるようになりました。



ユーザー設定を保存する

1. 1. 保存したい録音アプリでショートカットメニューボタンをタップする。
2. 2. ユーザー設定保存アイコンをタップする。



1. 3. 確認POPUPが表示されたら、はいをタップする。



LAUNCHER上にユーザー設定の反映された録音アプリが表示されます。



ユーザー設定を呼び出す

LAUNCHER上でユーザー設定アイコンをタップします。

保存された設定でアプリが起動します。

ユーザー設定を削除する

1. 1. LAUNCHER上でパネルを長押しする。

ユーザー設定削除モードに入ります。

メモ

長押し中にスライドした場合は、一度指を離してから再度長押しを行って下さい。



1. 2. 削除したいユーザー設定アイコンをタップする。



1. 3. 確認POPUPが表示されたら、はいをタップする。



1. 4. ユーザー設定アイコン以外をタップすることで、ユーザー設定削除モードから抜けます。



メモ

保存可能なユーザー設定は最大3個です。



ファームウェア V2.00の新機能

ファームウェア V2.00から以下の機能が追加、変更されました。

• POCKET STUDIOアプリが追加されました。
• リアルタイムのミックスダウン機能が追加されました。
• METRONOMEアプリが追加されました。
• TUNERアプリが追加されました。
• マスターファイルの録音オン/オフ機能が追加されました。
• FIELDアプリにキャッチ 機能が追加されました。





POCKET STUDIOアプリが追加されました。



POCKET STUDIOアプリは、MANUALアプリのオーバーダブ / パンチI/Oの動作に加え、オートパンチ機能、メトロノーム機能、チューナー機能が追加された録音アプリです。

最大15分間のカレントプロジェクトに対し、MTR操作を簡単にできるようになりました。

POCKET STUDIOアプリを開始するには、ブラウザ画面から編集したいプロジェクトを選択するか、新規プロジェクトボタンから新規プロジェクトを作成します。

メモ

下記の条件に当てはまるプロジェクトは、POCKET STUDIOアプリで読み込むことができません。

• サンプリング周波数が96kHz以上のプロジェクト
• 録音形式がMP3のプロジェクト
• 録音時間が15分を超えるプロジェクト

画面の説明





SHORTCUT MENU

本体左下のショートカットメニューボタンを押すと、以下のメニューが表示されます。



LAUNCHER

アプリの切り換え、本体設定（→ 録音アプリの起動方法）

ブラウズ

ファイル操作（→ ファイルブラウズ画面の使い方）

新規プロジェクト

新規プロジェクトの作成（→ 新規プロジェクト）

一般設定

詳細設定（→ 一般設定）



入力選択

トラック番号と入力端子の割り当て（→ 入力選択機能を使う）

入力設定

（→ 各入力で入力設定する）

ミックスダウン

（→ リアルタイムのミックスダウン機能が追加されました。）

ユーザー設定保存

（→ ユーザー設定を保存する）



METRONOME

POCKET STUDIOアプリで使用するメトロノームの設定（→ METRONOMEアプリが追加されました。）

TUNER

（→ TUNERアプリが追加されました。）

メモ

POCKET STUDIOアプリでは、一般設定内の次の設定が制限されます。

録音設定

すべてが設定不可能となります。

入出力設定

スピーカ出力およびMSデコードが設定不可能となります。

カメラ設定

オートトーンが設定不可能となります。





プロジェクトステータスバー

プロジェクトステータスバーをタップすると詳細画面を表示します。



オートパンチ機能はこの画面で設定します。（→ 「オートパンチ機能」）



MASTERボタン

MASTERボタンをタップするとMASTER FADER、STEREO/MONO、REC READYの設定を表示します。



MASTER FADER

左右にスライドさせてレベルを調節します。

STEREO/MONO

ステレオ/モノラルを切り換えます。

REC READY

REC READYのオン/オフを切り換えます。

オフにすると、マスターファイルは録音されません。（→ 「マスターファイルの録音オン/オフ機能が追加されました。」）

CLICK表示

クリック音の出力設定がされているときに緑色に点灯します。

メトロノーム動作中は設定されたビートの1拍目で赤色、設定されたテンポで緑色に点滅します。

AUTO PUNCH表示

オートパンチ機能がオンのときに表示されます。

トラックEQ

POCKET STUDIOアプリでは、他アプリと扱いが異なり、入力ではなくトラックにEQが挿入されます。

• 録音時、トラックファイルにはEQがかかる前の音が録音されます。
• トラックに挿入されるため、他アプリではEQ補正できなかったSD再生音やUSB入力にもEQが掛けられます。



REC READY

トラックの状態が表示されます。

また、トラックをタップして録音対象を切り換えます。

トラックの状態、およびモニターの可否は下記の表のとおりです。

色	状態	モニターの可否
		停止時		録音時		再生時
		INPUT	SD	INPUT	SD	INPUT	SD
赤	録音待機		–		–
緑	ファイル有り	–	–	–		–
グレー	未使用	–	–	–	–	–	–





オートパンチ機能

あらかじめ設定したパンチインポイント（録音開始位置）とパンチアウトポイント（録音終了位置）間を自動録音することができます。

オートパンチ機能をオンにして録音ボタンを押すと、パンチインポイントより手前から再生（プリロール）を開始し、パンチインポイントまで来ると録音に切り換わります。

その後、パンチアウトポイントまで来ると再生に切り換わり、パンチアウトポイントの2秒後に停止します。



画面の説明

オートパンチの設定は、POCKET STUDIOアプリのプロジェクトステータスバーの詳細画面で行います。（→ 「プロジェクトステータスバー」）



IN表示

録音開始位置が表示されます。

タップすると背景が青くなり、選択された状態になります。

OUT表示

録音終了位置が表示されます。

タップすると背景が青くなり、選択された状態になります。

再生スライダー

左右に動かして位置を調整します。

区間表示

録音開始位置と録音終了位置の両方が設定されたときに、その区間が赤色で表示されます。

オートパンチ

オートパンチ機能のオン/オフを切り換えます。

オンにするとホーム画面にAUTO PUNCHアイコンが表示されます。（→ 「AUTO PUNCH表示」）

プリロール

オートパンチインを行うとき、パンチインポイントのどれくらい手前から再生（プリロール）を始めるかを設定します。

オフ: パンチインポイントの手前に移動しません。あらかじめ、パンチインポイント手前にロケート位置を移動しておく必要があります。

1秒〜10秒: 設定した時間だけパンチインポイントの手前に移動し再生を始めます。（初期値：2秒）

セット

IN表示またはOUT表示が選択された状態でタップすると、再生スライダーの現在位置を開始または終了位置として設定します。

クリア

IN表示またはOUT表示が選択された状態でタップすると、選択中の設定位置を消去します。

メトロノーム設定

POCKET STUDIOアプリで使用するメトロノームの設定（→ 「METRONOMEアプリが追加されました。」）



取り消し

レコーディングをやり直したいときなど、最後に行った録音操作を取り消すことができます。

やり直し

取り消し操作を行った後、最後の操作が再び有効になって本機が最新の状態に戻ります。



メモ

取り消しまたはやり直しに関する情報はプロジェクトをロードする、または本機の電源をオフにすると失われてしまうため、その後は行うことができません。

パンチイン／アウトをリハーサルする

オートパンチ機能をオンにして再生ボタンを押すと、パンチイン／アウトを実行する前に、リハーサルをすることができます。リハーサルでは、モニターが実際のレコーディングと同じように切り換わりますが、録音はされません。

新規プロジェクト

新規プロジェクトを作成します。

録音フォーマットは下記より選択します。

44.1kHz / 16bit

44.1kHz / 24bit

44.1kHz / 32bit float

48kHz / 16bit

48kHz / 24bit

48kHz / 32bit float

リアルタイムのミックスダウン機能が追加されました。

リアルタイムのミックスダウンでは、既存プロジェクトの各トラックファイルの音量バランスや左右の定位を、リアルタイムで調整しながら、新たなミックスファイルを作成することが可能です。

リアルタイムのミックスダウン機能は、POCKET STUDIOアプリで使用できます。

1. 1. POCKET STUDIOアプリの停止状態で、本体左下のショートカットメニューボタンを押す。

1. 2. ミックスダウンのアイコンをタップする。

1. 3. リアルタイムをタップする。

リアルタイムのMIXDOWN画面が表示されます。

1. 4. 本機のREC[]ボタンを押す。

ミックスダウンを開始します。各トラックのイコライザーやフェーダーなどを操作しながら、ミックスダウンを行います。

1. 5. ミックスダウンが終了したらHOME[]ボタンを押す。

新規プロジェクトにミックスダウンしたマスターファイルが作成されます。

1. 6. 本体左下のショートカットメニューボタンを押す。

1. 7. 「モード終了」のアイコンをタップする。

確認のポップアップが表示されます。

1. 8. はいをタップする。

POCKET STUDIOアプリのホーム画面が表示されます。



メモ

• 非リアルタイムは、MANUALアプリでのミックスダウン機能と同様です。（→ 「ミックスダウン機能」）
• POCKET STUDIOアプリのホーム画面においても、REC READYをマスターファイル以外“OFF”にすることで同様のミックスダウンが可能です。ただし、新規プロジェクトとはならず、マスターファイルの上書きとなります。

METRONOMEアプリが追加されました。



クリック音の設定やメトロノームの設定を行うことができます。



開始ボタンを押すとメトロノームが動作します。もう一度押すと動作を停止します。



TAPボタン

このボタンをタップして、TAPテンポを入力します。TAPボタンを数回押すことで、タイミングに合わせて自動的にテンポを設定します。

テンポ

テンポを20〜250（BPM）の範囲で設定します。（初期値：120）

音量

クリックの音量を調節します。

設定

タップすると設定画面を表示します。

設定画面

POCKET STUDIOアプリを介して設定をする場合		METRONOMEアプリで設定する場合

バー表示*

オンにするとプロジェクトステータスバーのカウンター表示が、00h00m00s形式から0000-01（小節-拍）形式になります。

オフ		オン
00h00m00s形式		0000-01（小節-拍）形式

クリック*

クリック音の発音を設定します。（初期値: オフ）

オフ: クリック音を発音しない

録音時: 録音時に発音する

録再時: 録音と再生時に発音する

拍子

拍子を設定します。（初期値：4/4）

1/1～ 12/8

音色

クリックの音色を設定します。(初期値: クリック)

クリック

スティック

ベル

アクセント

アクセントの有無を設定します。



* バー表示とクリックは、POCKET STUDIOアプリを介して設定をする場合のみ表示されます。

TUNERアプリが追加されました。



本機のチューナーには、チューニングメーターを見ながら楽器のチューニングができるクロマチックチューナーモードと、基準音を出力するオシレーターモードがあります。

音階でチューニングする



1. 1. 動作モードをクロマチックにする。
2. 2. チューニング周波数を設定する。
3. 3. チューニングに使用するトラックを選択する。
4. 4. チューニングする楽器の音を入力する。

もっとも近い音名がメーター上部に表示されます。

合わせたい音名が表示されて、メーター中央部が点灯するように楽器をチューニングします。

チューニングが低すぎる場合は左側、高すぎる場合は右側にバーが表示されます。ズレが大きいほど、メーターの振れ幅が大きくなります。

テストトーンを鳴らしてチューニングする

3オクターブ（C3音～B5音）の範囲のチューニングトーンをLINE OUT端子から出力することができます。



1. 1. 動作モードをオシレーターにする。
2. 2. トーンを設定する。
3. 3. 出力レベルを設定する。
4. 4. TAPマークをタップしてトーン出力をオンにする。

マスターファイルの録音オン/オフ機能が追加されました。

マスターファイルを録音しない設定ができるようになりました。

マスターファイルの録音オン/オフ機能は、MANUALアプリ、POCKET STUDIOアプリで使用できます。

MANUALアプリのHOME画面の例
マスターファイルの録音がオンの状態		マスjターファイルの録音がオフの状態

MANUALアプリのMIXER画面の例
マスターファイルの録音がオンの状態		マスターファイルの録音がオフの状態

設定方法

1. 1. 各アプリのMASTERボタンをタップする。

MANUALアプリの例

1. 2. REC READYをオフに設定する。

マスターファイルが録音されないようになります。



メモ

• REC READYがオフのときは、マスターファイルがないトラックファイルのみの録音プロジェクトになります。

マスターファイルがないプロジェクトは、2chアプリやブラウザでは再生できません。

• MP3フォーマットが選択された場合は、マスターファイルの録音がONとなります。

FIELDアプリにキャッチ機能が追加されました。

鳥のさえずりが聞こえた直後など、録音したい音の後に録音ボタンを押しても、対象の音をとり逃さず録音することができる機能です。

キャッチボタンをタップしてから、REC []ボタンが押されるまでの最大約8秒間を録音することができます。

1. 1. 停止状態でキャッチボタンをタップする。

停止状態		キャッチ状態

キャッチ状態となり、最大約8秒間の繰り返し録音を開始します。

1. 2. 任意のタイミングでREC []ボタンを押す。

押す直前の8秒間だけをファイルとして保存します。

また、同時に新たに繰り返し録音を開始します。

必要に応じて、次のタイミングでREC []ボタンを押してください。

メモ

録音開始後、8秒未満でREC []ボタンを押した場合は、押すまでの時間のファイルが保存されます。

1. 3. 録音を終了する場合はキャッチボタンをタップする、またはHOME [] ボタンを押す。

または

キャッチ状態での録音を終了して停止状態に戻ります。



注意

停止状態に戻ると、キャッチ状態で保存しなかった録音内容は失われます。
